索比光伏网讯:1、现象如下图（同一块电池组件）：
*注：短路电流的变化情况

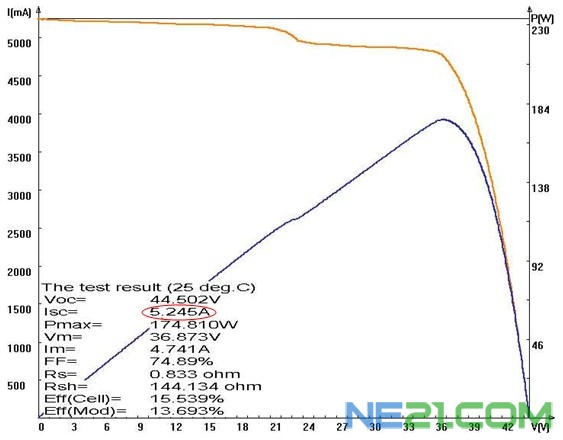

图1 装接线盒经过二极管整体测试结果

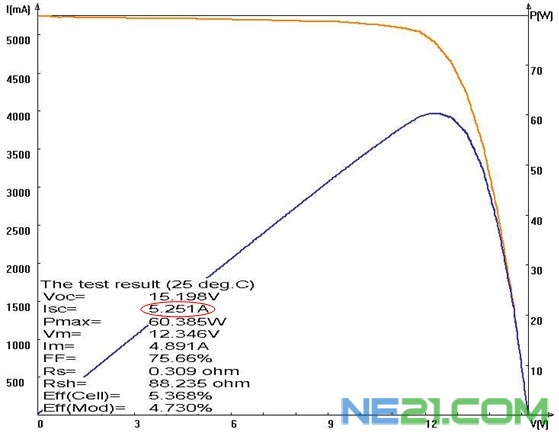

图2 不经过接线盒测试（夹第三、四根引线）

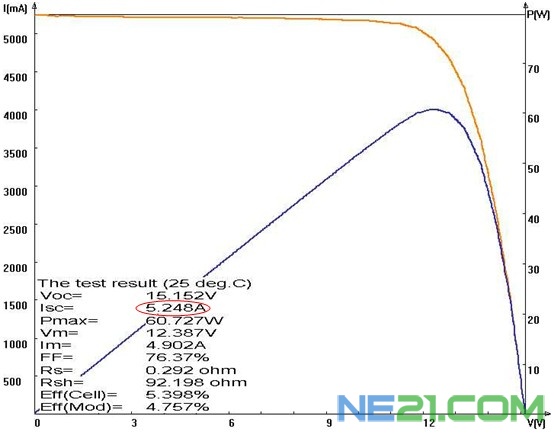

图3 不经过接线盒测试（夹第二、三根引线）

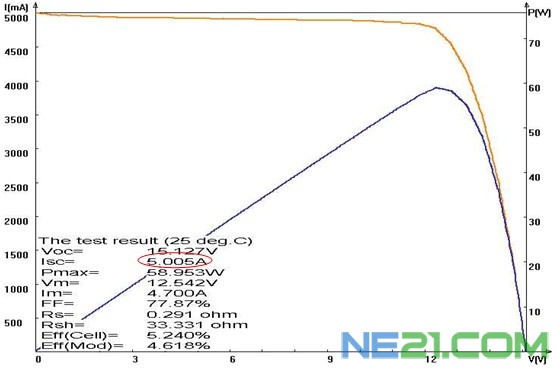

图4 不经过接线盒测试（夹第一、二根引线）
1.2 曲线异常原因分析：
1.2.1 组件内存在碎片或局部裂纹
二极管是反偏并联于电池,当电池有局部裂纹时,则局部的光生载流子就无法通过辅栅到达主栅,使电池的Im减小为Im1.同时如果串联于此电池的其他电池完好无损,依然能有Im通过,但经过此裂纹电池时,就会有(Im-Im1)的电流通过二极管流走,Im1则经过这块问题电池.IV曲线是所有单体电池的iv曲线叠加而成的,那么自然就会行成阶梯.如果没二极管,所有电池将只有Im1,自然也就不存在阶梯了。
1.2.2 二极管正向导通
同上所述二极管是反偏并联于电池,当同一组件内各电池片或串短路电流差别较大时,组件内电流不一致从而导致曲线异常。
备注*
a. 如果测试仪采样点越多则此种 情况就越明显；
b. 可排除接线盒或二极管原因。
C. 经实验得知同一块组件1-2、2-3、3-4每两串测试得三个短路电流数据，如果三个短路电流最大值和最小值数据绝对值大于0.1则会出现此种情况。
*注：短路电流的变化情况
图1 装接线盒经过二极管整体测试结果
图2 不经过接线盒测试（夹第三、四根引线）
图3 不经过接线盒测试（夹第二、三根引线）
图4 不经过接线盒测试（夹第一、二根引线）
1.2 曲线异常原因分析：
1.2.1 组件内存在碎片或局部裂纹
二极管是反偏并联于电池,当电池有局部裂纹时,则局部的光生载流子就无法通过辅栅到达主栅,使电池的Im减小为Im1.同时如果串联于此电池的其他电池完好无损,依然能有Im通过,但经过此裂纹电池时,就会有(Im-Im1)的电流通过二极管流走,Im1则经过这块问题电池.IV曲线是所有单体电池的iv曲线叠加而成的,那么自然就会行成阶梯.如果没二极管,所有电池将只有Im1,自然也就不存在阶梯了。
1.2.2 二极管正向导通
同上所述二极管是反偏并联于电池,当同一组件内各电池片或串短路电流差别较大时,组件内电流不一致从而导致曲线异常。
备注*
a. 如果测试仪采样点越多则此种 情况就越明显；
b. 可排除接线盒或二极管原因。
C. 经实验得知同一块组件1-2、2-3、3-4每两串测试得三个短路电流数据，如果三个短路电流最大值和最小值数据绝对值大于0.1则会出现此种情况。
