【科普】分布式光伏发电系统建设细节分析

来源：发布时间：2016-03-11 10:00:59

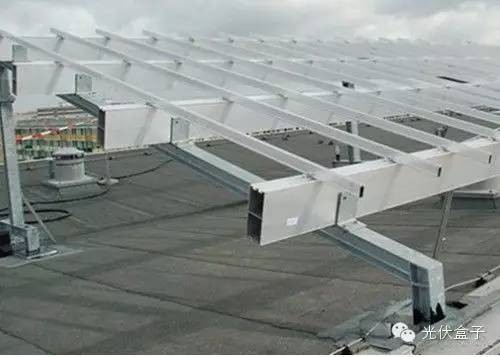

1太阳能支架的选择

分布式光伏发电系统的支架，也就是支撑框架结构一定要结实，简单，耐用。电镀钢以及不锈钢都是理想的选择。

　　2安装前准备

设计人员或是安装人员查看安装现场，仔细选择太阳能电池片的位置，电气设备不能再阳光下暴晒，太阳能方阵越接近蓄电池和电能调节设备越好。清理场地，打扫卫生，根据设计人员或是安装人员要求，准备好所需要的材料和工具。

3蓄电池安装

蓄电池必须安装通风设备，通风机与开关一定要放在室外，电池箱应防腐蚀，周围应设置安全栅栏，空气要流通。安装蓄电池一定要使用电池制造商专用的连接螺丝与垫圈，恰当规格的蓄电池导线与熔断器，在正级导线上安装熔断器，使用不锈钢螺母，螺帽，所有的蓄电池端子和接线端都用接线端盖盖上或用凡土林油、耐高温的油脂包上，以防止接线端子被酸液或酸雾侵蚀。

4控制器和逆变器的安装

安装控制器时，太阳电池方阵应用不透明的布料盖上，断开负载以保护设备和安装人员。安装人员小心移动，牢记电气设备是敏感部件。控制器安装位置应通风良好，以防止散热部件温度过高。

安装逆变器的注意事项与安装控制器有许多相同之处。需特别指出的是，将直流电缆连接到逆变器输入端时，必须注意判断极性，确认正、负极性无误时方可接入。

根据光伏系统的不同要求，各厂家生产的控制器、逆变器功能和特性均有差别。因此，控制器、逆变器得具体接线和调试方法，需详细参阅随设备携带的技术说明文件。

5光伏系统布线

　　导线的连接。光伏系统的所有连接线，必须在就近的电气接线盒中转接。电气接线盒可以凸出摆放，也可嵌入墙壁、天花板或地板中。室外导线只能在接线盒的下侧连接。在连接插座和接线器时，特别要注意直流电与交流电的各自特点；直流系统接线时，注意判断导线与端子的正、负极性；交流系统接线时，注意判断火线、中性线和接地线。正确接线可防止对设备产生的损害，消除火灾，减少电击危险。
