支架是安装从下端到上端高度为4m以下的太阳能电池阵列时使用。计算因从支架前面吹来(顺风)的风压及从支架后面吹来(逆风)的风压引起的材料的弯曲强度和弯曲量，支撑臂的压曲(压缩)以及拉伸强度，安装螺栓的强度等，并确认强度。
(1) 结构材料
选取支架材料，确定截面二次力矩IM和截面系数Z。大部分用角钢，或方管。
(2) 假象载荷
固定荷重(G)
组件质量(包括边框)GM +框架自重GK1+其他GK2
固定载荷G=GM+ GK1+ GK2
风压荷重(W)
(加在组件上的风压力(WM)和加在支撑物上的风压力(WK)的总和)。
W=1/2×(CW×σ×V02×S)×a×I×J
3) 积雪载荷(S)。与组件面垂直的积雪荷重。
4) 地震载荷(K)。加在支撑物上的水平地震力
5) 总荷重(W)
正压：5)=1)+2)+3)+4)
负压：5)=1)-2)+3)+4)
载荷的条件和组合
载荷条件一般地方多雪区域
长期平时GG+0.7S
短期积雪时G+SG+S
暴风时G+WG+0.35S+W
地震时G+KG+0.35S+K
基础稳定性计算
1、风压载荷的计算
2、作用于基础的反作用力的计算
3、基础稳定性计算
当受到强风时，对于构造物基础要考虑以下问题：
①受横向风的影响，基础滑动或者跌倒
②地基下沉(垂直力超过垂直支撑力)
③基础本身被破坏
④吹进电池板背面的风使构造物浮起
⑤吹过电池板下侧的风产生旋涡，引起气压变化，使电池板向地面吸引
对于③～⑤须采用流体解析等方法才能详细研究。研究风向只考虑危险侧的逆风状态
以下所示为各种稳定条件：
a.对滑动的稳定
平时：安全率Fs≥1.5;地震及暴风时：安全率Fs≥1.2
b.对跌倒的稳定
平时：合力作用位置在底盘的中央1/3以内时
地震及暴风时：合力作用位置在底盘的中央2/3以内时
c.对垂直支撑力的稳定
平时：安全率Fs≥3;地震及暴风时：安全率Fs≥2
风荷载计算
(1)设计时的风压载荷
W=Cw×q×Aw(作用于阵列的风压载荷公式)
式中 W——风压荷重
Cw——风力系数
q ——设计用速度压(N/m2)
Aw——受风面积(m2)
(2)设计时的速度压
q=q0×a×I×J
式中 q——设计时的速度压(N/m2)
q0——基准速度压(N/m2)
a——高度补偿系数
I——用途系数
J——环境系数
1)基准速度压。设定基准高度10m，由下式算出：
q0=1/2×σ×V02
式中 q0——基准速度压(N/m2)
σ——空气密度风速(Ns2/m4)
V0——设计用基准(m/s)
2)高度补正系数。随地面以上的高度不同，速度压也不同，因此要进行高度补正。高度补正系数由下式算出：
a=(h/h0)1/n
式中a——高度补正系数;
h——阵列的地面以上高度
h0——基准地面以上高度10米
n——表示因高度递增变化的程度，5为标准

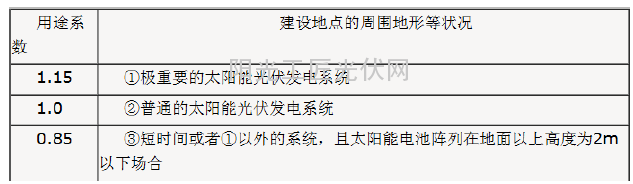

3)用途系数。通常1.0

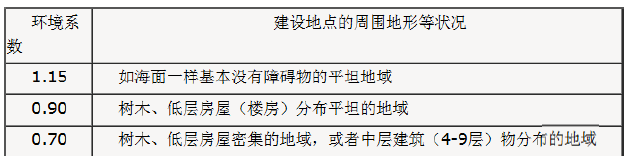

4)环境系数。通常1.0
积雪荷载计算
设计时的积雪载荷：
S=CS×P×ZS×AS
式中 S——积雪荷重
CS——坡度系数
P ——雪的平均单位质量(相当于积雪1cm的质量，N/m2)
一般的地方19.6N以上，多雪区域为29.4N以上。
ZS——地上垂直最深积雪量(cm)
AS——积雪面积
(1)坡度系数
(2)雪的平均单位质量
雪的平均单位质量是指积雪厚度为1cm、面积为1m2的质量。
(3)积雪量
太阳能电池阵列面的设计用积雪量设定为地上垂直最深的积雪量(ZS)，但是，经常扫雪而积雪量减少的场合，根据状况可以减小ZS值。
