索比光伏网讯:日本产业技术综合研究所与Sustainable Titania Technology共同开发出了可抑制PID（Potential Induced Degradation，电势诱导衰减）现象的技术，这种现象会降低太阳能电池模块的输出功率。据介绍，此项新技术可以通过在玻璃基板涂布低价位材料这种简单的方法来实现，因此是一项有望解决PID问题的技术。

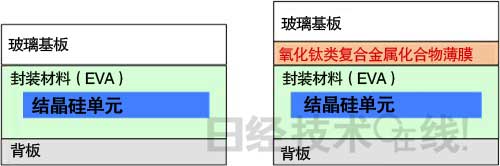

应用了此次技术的模块（右）与普通模块（左）的截面构造

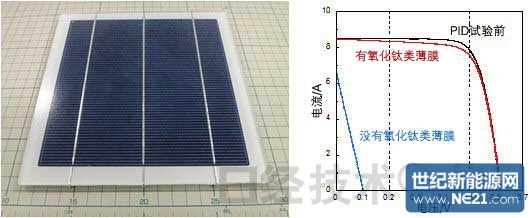

试制模块的外观与PID试验结果
此次开发的技术在构成太阳能电池模块的玻璃基板上，涂布TiO2（氧化钛）类复合金属化合物薄膜并干燥，然后在200～450℃的温度下加热烧制约15分钟。涂布操作时采用了使包含原料的溶液滴落，然后通过金属道具和金属棒等稀释到整个基板上的“Doctor Blade法”。
在外形尺寸为18cm×18cm的太阳能电池模块中应用此次开发的技术、并进行PID试验（-1000V、85℃、2个小时）后发现，试验前后转换效率的降幅很小。而普通的模块，试验前后转换效率会从15.9％大幅降至0.6％。估计出现PID现象的主要原因——玻璃中钠离子的扩散因薄膜而被阻断。
今后将优化薄膜的材质、膜厚和成膜条件等，进一步提高PID现象的抑制效果。同时，还将探明PID现象的抑制原理、采用大面积模块进行试验等。
详细情况将在2013年6月4～5日于筑波国际会议中心举行的“产综研光伏发电工学研究中心成果报告会2013”大会上公布。
应用了此次技术的模块（右）与普通模块（左）的截面构造
试制模块的外观与PID试验结果
此次开发的技术在构成太阳能电池模块的玻璃基板上，涂布TiO2（氧化钛）类复合金属化合物薄膜并干燥，然后在200～450℃的温度下加热烧制约15分钟。涂布操作时采用了使包含原料的溶液滴落，然后通过金属道具和金属棒等稀释到整个基板上的“Doctor Blade法”。
在外形尺寸为18cm×18cm的太阳能电池模块中应用此次开发的技术、并进行PID试验（-1000V、85℃、2个小时）后发现，试验前后转换效率的降幅很小。而普通的模块，试验前后转换效率会从15.9％大幅降至0.6％。估计出现PID现象的主要原因——玻璃中钠离子的扩散因薄膜而被阻断。
今后将优化薄膜的材质、膜厚和成膜条件等，进一步提高PID现象的抑制效果。同时，还将探明PID现象的抑制原理、采用大面积模块进行试验等。
详细情况将在2013年6月4～5日于筑波国际会议中心举行的“产综研光伏发电工学研究中心成果报告会2013”大会上公布。
索比光伏网 https://news.solarbe.com/201305/27/234368.html
