钙钛矿太阳能电池(PSCs)因严重的非辐射复合导致光电压损失，限制了器件整体性能。为解决这一关键问题，华东师范大学保秦烨等人开发了一种通过双位点锚定桥的策略，用于调控钙钛矿与PCBM电子传输层之间的异质界面。通过形成强双位点P—O—Pb共价键，实现强化且均匀的钝化，有效降低了钙钛矿表面缺陷密度。同时，重构了钙钛矿表面能带结构，使费米能级上移并增强电场，促进钙钛矿/PCBM界面的电子提取。该界面的非辐射复合得到极大抑制。通过界面工程，p-i-n PSCs实现了26.3%的优异光电转换效率，并在持续最大功率点运行下表现出卓越稳定性，最高光电压达1.215 V。本研究为解决钙钛矿接触问题提供了创新改性策略，有望进一步推动PSCs性能提升。
文章亮点：

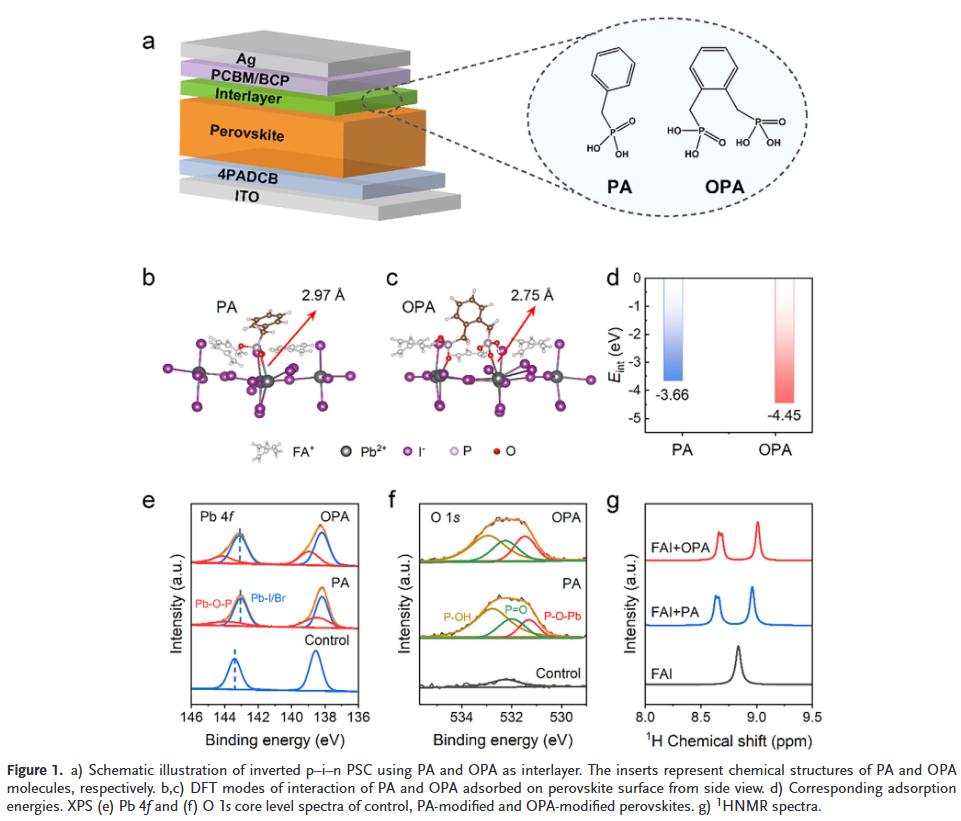

双位点强钝化：首次引入邻苯二膦酸(OPA)作为双位点锚定桥，形成强共价P—O—Pb键，显著提升钝化均匀性与稳定性。

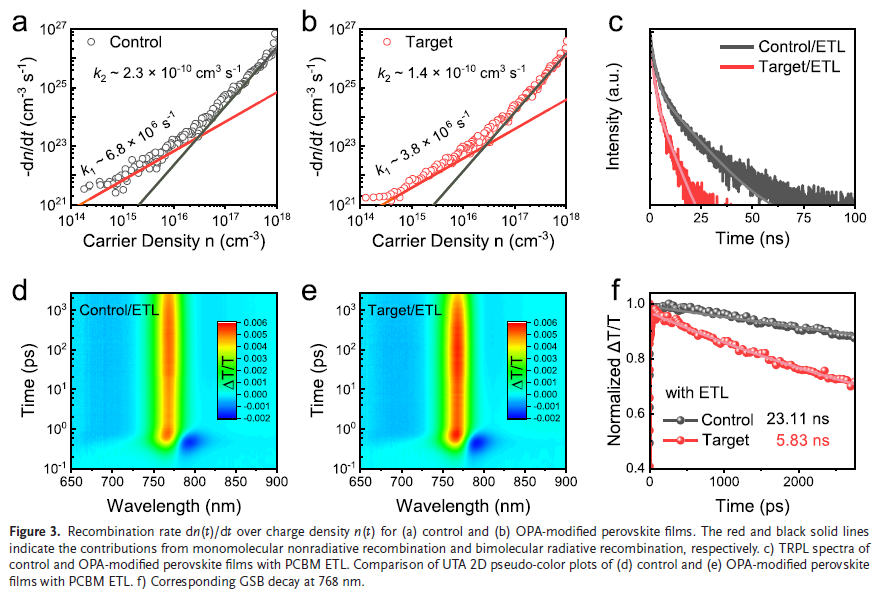

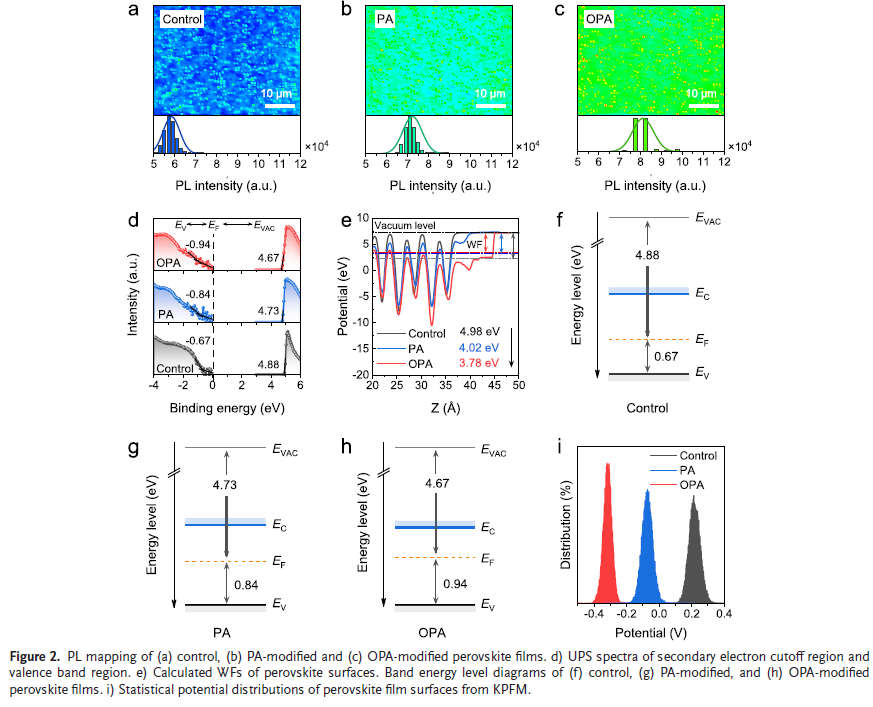

能带重构与电子提取增强：OPA修饰使钙钛矿表面费米能级上移，更匹配PCBM能级，加速电子提取，抑制界面复合。

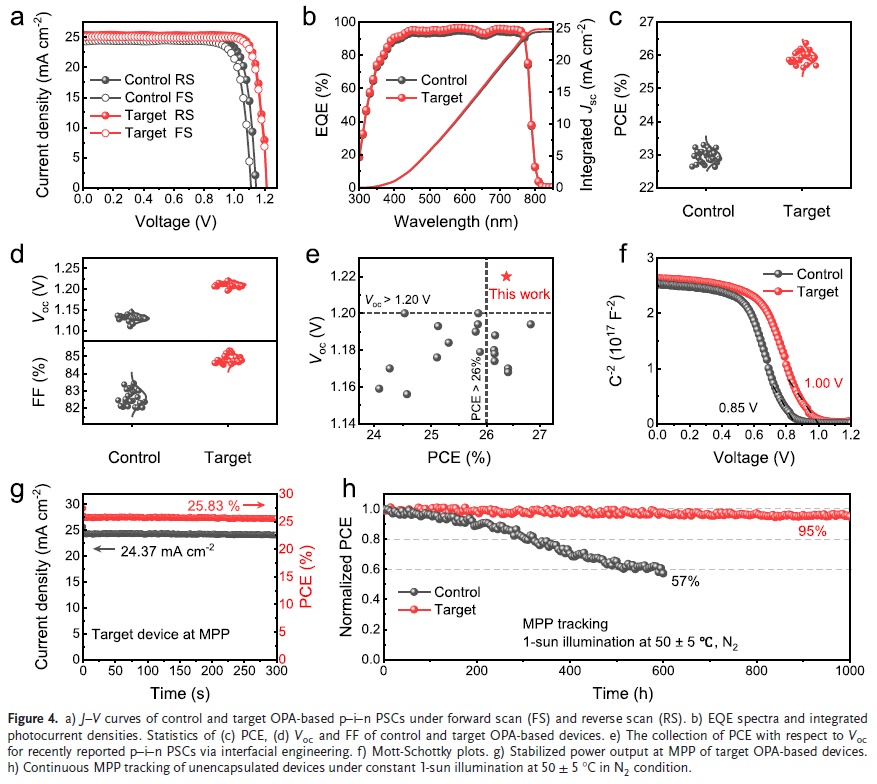

性能全面突破：实现26.3%的效率(对照组23.3%)，光电压达1.215 V(p-i-n器件最高值之一)，1000小时MPP跟踪后仍保持95%初始效率。
X. Wan, S. Xiong, H. Wang, et al. “ Minimizing Photovoltage Loss for Efficient p–i–n Perovskite Solar Cells via a Dual-Site Anchoring Bridge.” Adv. Mater. (2025): e11472.
https://doi.org/10.1002/adma.202511472
