控制钙钛矿晶体生长，从而形成薄膜形貌，一直是钙钛矿光伏发展的基础。MAPbI3钙钛矿一直是此类半导体的主力材料，其成分相对简单，效率高，吸引了工业规模生产。尽管如此，其不稳定性阻碍了其进一步开发利用。鉴于此，帕维亚大学Giulia Grancini在期刊《Joule》上发文“Reducing the MAPbI3 microstrain by fast crystallization”探讨了不同类型和时间的反溶剂对MAPbI3钙钛矿结晶的影响。这种方法能够控制晶体微应变，同时降低不必要的陷阱密度。这种效应影响了器件性能，使MAPbI3太阳能电池的功率转换效率接近22%。重要的是，证明了高效的MAPbI3钙钛矿太阳能电池也是稳定的。太阳能电池在85 °C下运行900小时后效率仅损失10%，这使得基于MA的钙钛矿太阳能电池重新成为有前途的光伏技术之一。
创新点：

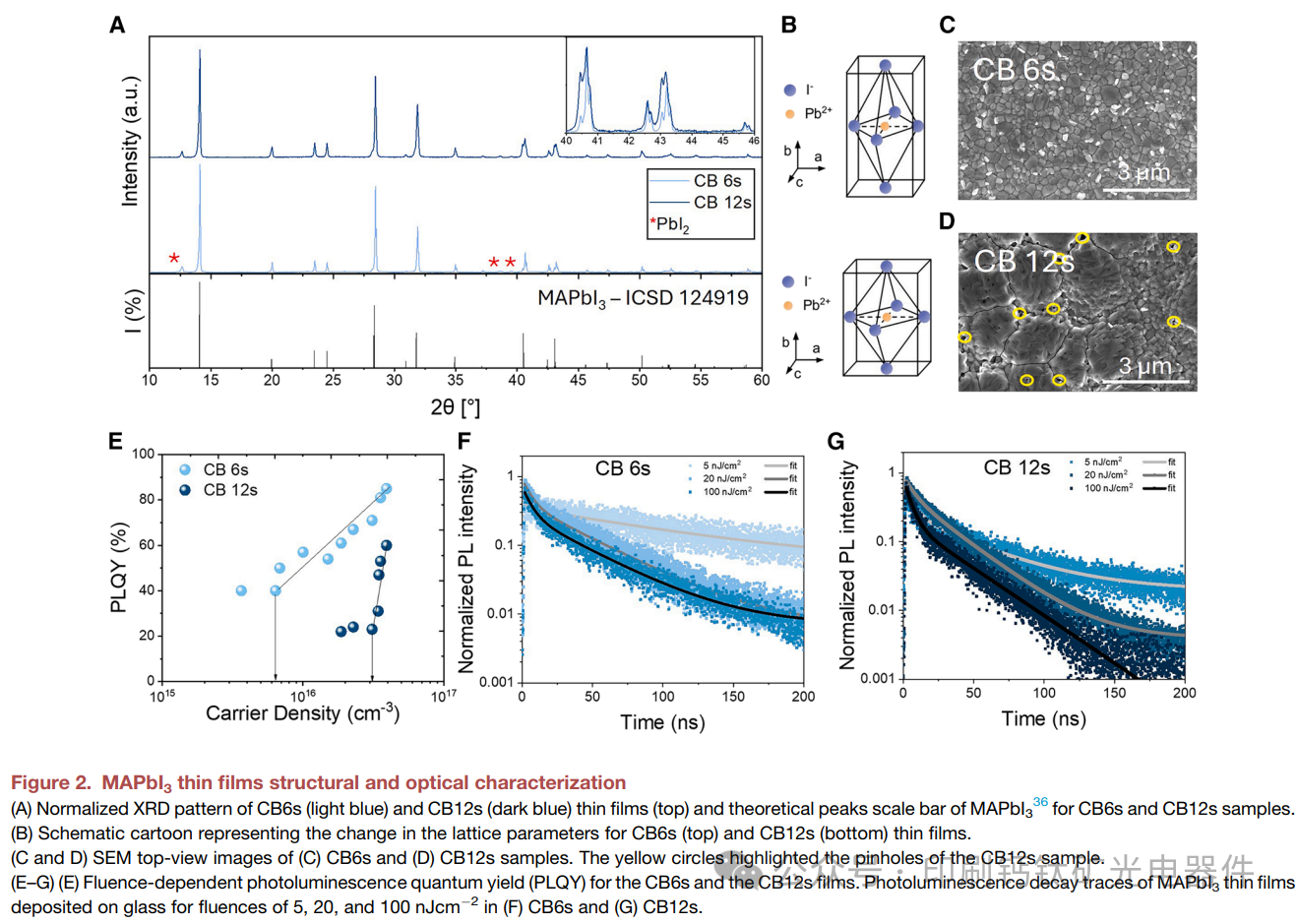

快速结晶方法开发了一种快速结晶方法，通过溶剂处理在薄膜形成过程中诱导快速结晶，从而减少钙钛矿晶格微应变和陷阱密度。

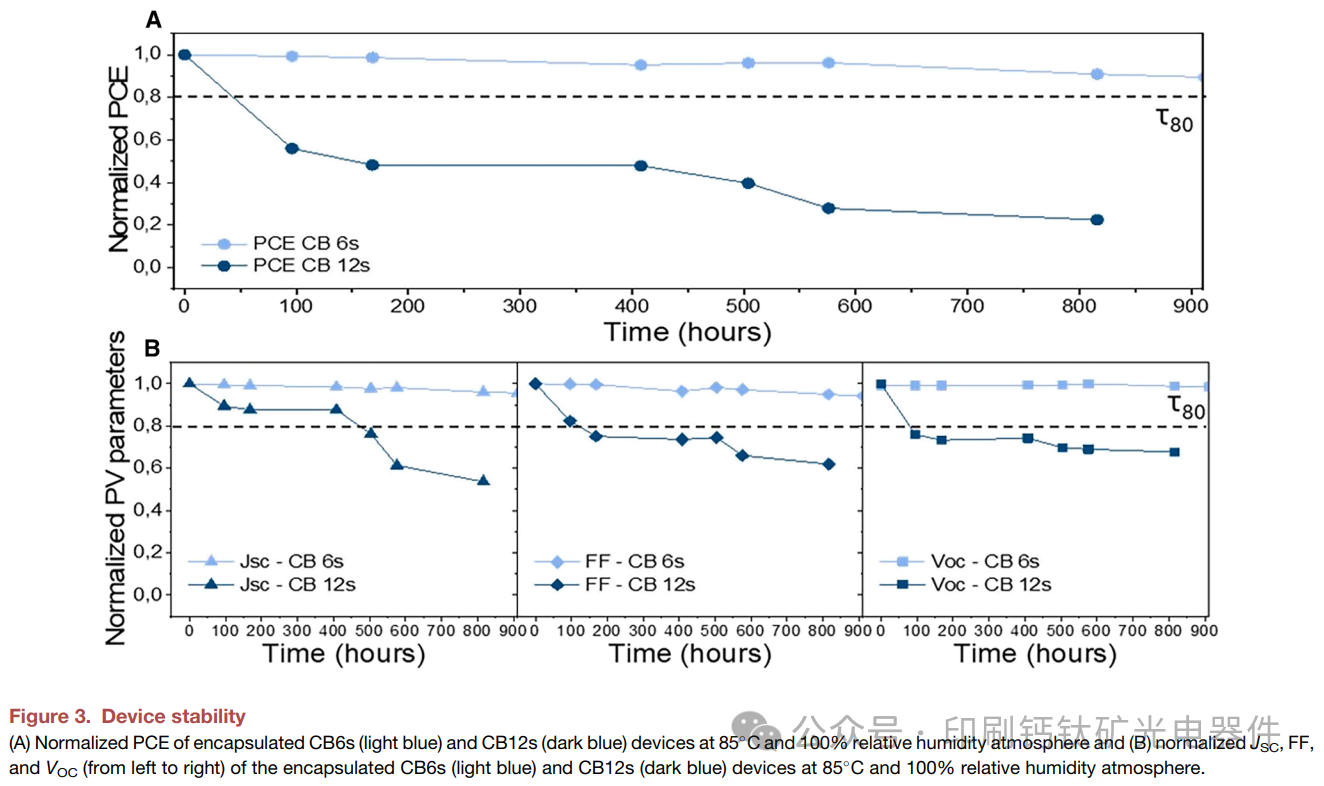

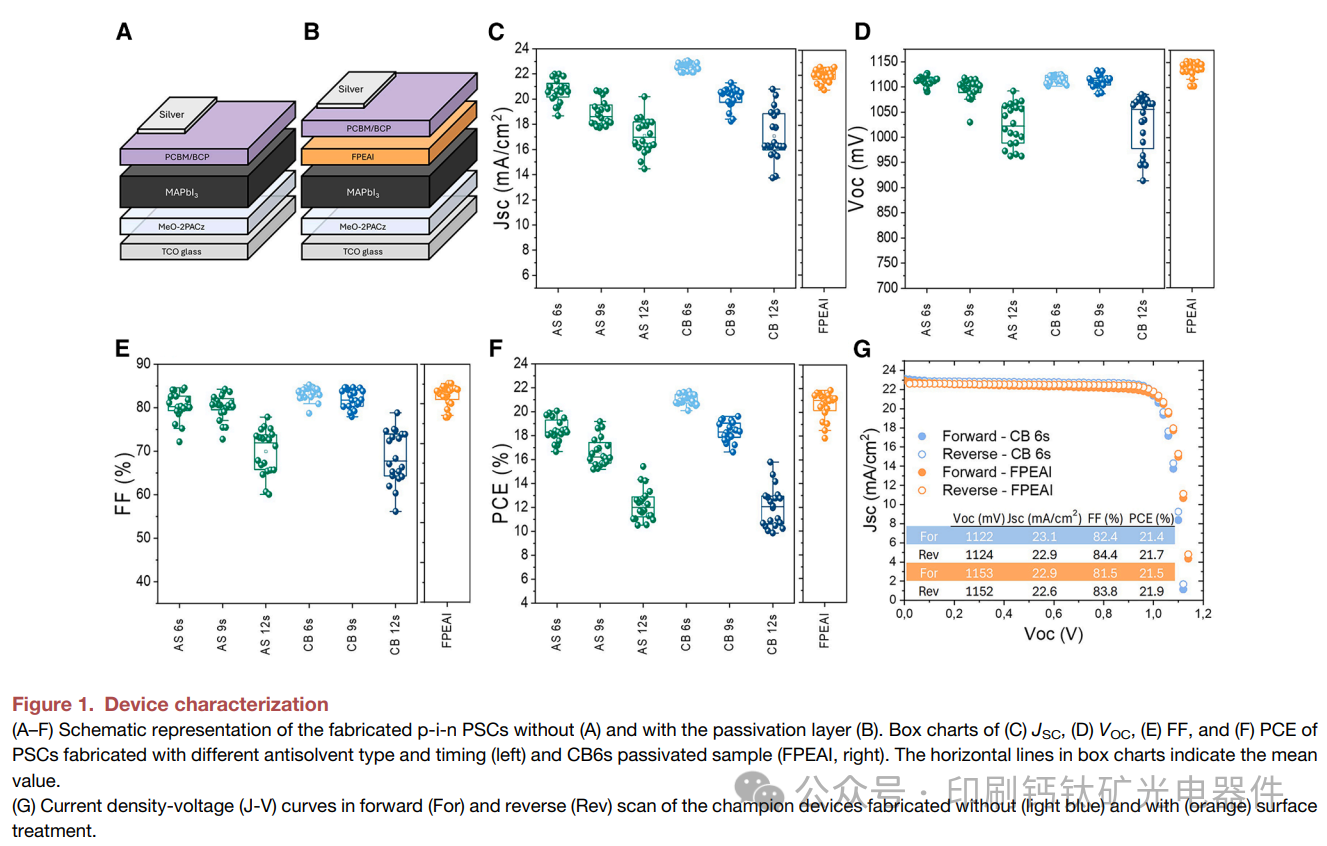

高效率太阳能电池使用这种方法制备的MAPbI3太阳能电池效率接近22%，并且在85°C下经过900小时后效率损失不到10%。
稳定性提升证明了高效的MAPbI3太阳能电池也是稳定的，首次在不使用中间层或体积添加剂的情况下，在IEC 61215湿热测试中保持了90%的初始效率。
未来展望：
局限性尽管取得了显著进展，但钙钛矿材料的不稳定性仍然是其进一步利用的主要障碍。
下一步工作未来的研究方向可能包括结合理想的MAPbI3晶体取向与低结构微应变的策略，以进一步提高MA基器件的性能。
索比光伏网 https://news.solarbe.com/202505/27/389636.html
