索比光伏网讯:
夏普宣布将晶体硅型太阳能电池单元的单元转换效率提高到了25.1％。这一数值仅次于松下2014年4月10日发布的25.6％。
关于晶体硅太阳能电池的单元转换效率，1999年3月澳大利亚新南威尔士大学（University of New South Wales，UNSW）创下的25.0％在很长一段时间内都是最高值。此次，松下和夏普几乎同时超过了25％。
与松下一样，夏普采用的电池单元也组合使用了在硅基板上形成非晶硅层的“异质结”以及只在背面形成电极的“背接触结构”。在通过非晶硅层的作用来抑制硅基板表面载流子复合的同时，去掉了受光面的电极，增加了入射到单元的光线。另外，截至目前，夏普和松下都未明确该构造单元的量产时间。
夏普已经将背接触结构应用到产品中。在背接触结构中组合使用异质结的研究成果是在2012年12月日本国内展会上首次公开的。当时的单元转换效率为21.7％。2013年2月提高至22.3％、2013年7月提高至24.2％、2013年10月达到24.7％、2014年2月达到24.9％，到在2014年4月达到了25.1％。

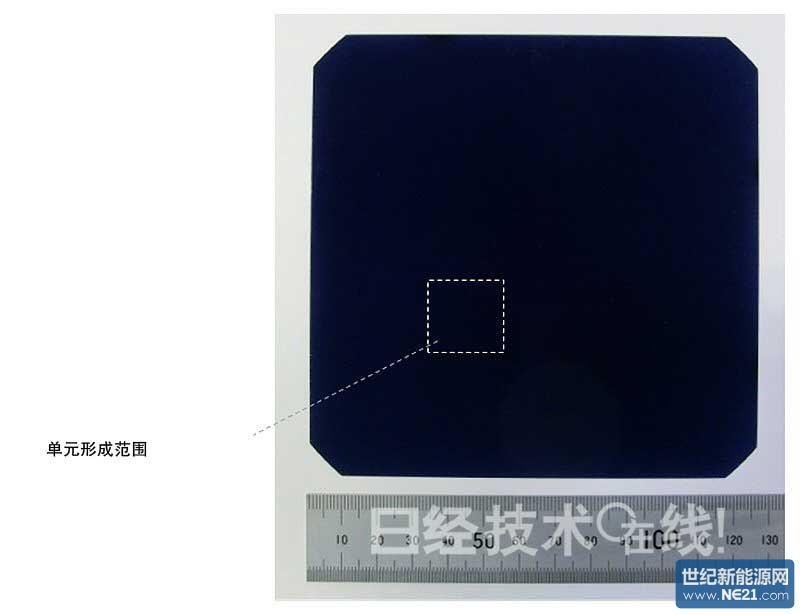

实现25.1％转换效率的单元短路电流密度为41.7mA/cm2、开路电压为736mV、填充因子为81.9％、测量部分的面积为3.72cm2。测量工作由日本电气安全环境研究所（JET）实施。
另外，此次的研究成果是作为日本新能源产业技术综合开发机构（NEDO）委托研究——“极限硅晶体太阳能电池的研究开发”项目的一环，与丰田工业大学联合实施的。
夏普宣布将晶体硅型太阳能电池单元的单元转换效率提高到了25.1％。这一数值仅次于松下2014年4月10日发布的25.6％。
关于晶体硅太阳能电池的单元转换效率，1999年3月澳大利亚新南威尔士大学（University of New South Wales，UNSW）创下的25.0％在很长一段时间内都是最高值。此次，松下和夏普几乎同时超过了25％。
与松下一样，夏普采用的电池单元也组合使用了在硅基板上形成非晶硅层的“异质结”以及只在背面形成电极的“背接触结构”。在通过非晶硅层的作用来抑制硅基板表面载流子复合的同时，去掉了受光面的电极，增加了入射到单元的光线。另外，截至目前，夏普和松下都未明确该构造单元的量产时间。
夏普已经将背接触结构应用到产品中。在背接触结构中组合使用异质结的研究成果是在2012年12月日本国内展会上首次公开的。当时的单元转换效率为21.7％。2013年2月提高至22.3％、2013年7月提高至24.2％、2013年10月达到24.7％、2014年2月达到24.9％，到在2014年4月达到了25.1％。
实现25.1％转换效率的单元短路电流密度为41.7mA/cm2、开路电压为736mV、填充因子为81.9％、测量部分的面积为3.72cm2。测量工作由日本电气安全环境研究所（JET）实施。
另外，此次的研究成果是作为日本新能源产业技术综合开发机构（NEDO）委托研究——“极限硅晶体太阳能电池的研究开发”项目的一环，与丰田工业大学联合实施的。
索比光伏网 https://news.solarbe.com/201801/25/204136.html
