【干货】光伏电站施工流程图文详解

 一、熟悉设计

1、系统的容量；

2、电池板（类别、参数、数量等）；

3、组串设计（初步估算箱体的尺寸）；

4、汇流箱的数量、尺寸；

5、电缆型号、数量、大小；

6、逆变器型号、数量、尺寸；

7、并网柜数量、尺寸；

8、监控系统（有无大的液晶显示屏，考虑电源）；

9、组件固定安装形式；

10、初步拟定的设备安装位置及设备安装数量

二、现场确认

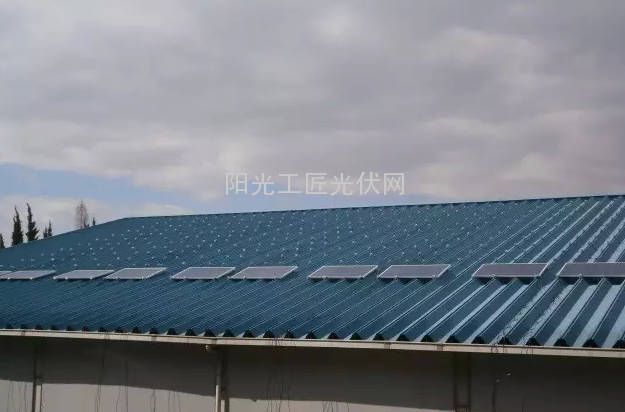

1、确认安装场地尺寸（实际尺寸与图纸误差）；

2、安装场地有无后增的设备影响施工；

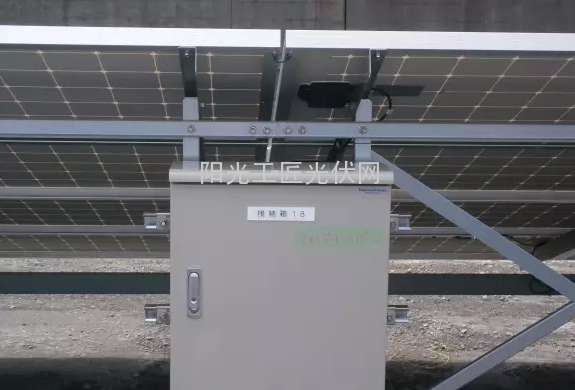

3、确定集线箱的安装位置（综合考虑布线、固定、阴影、操作）；

4、根据设备（有时包含监控电脑）数量、尺寸、摆放方式、间距要求选定配电房；

5、确定配电房的门是否够设备进入；

6、电缆走线，确认是否有现成管道或桥架能满足电缆布线；

7、并网点具体位置确认(条件允许的话提供就近并网点)；

8、大显示屏的安装位置确认；

9、电站接地位置确认

三、施工资料准备

1、根据已收集的资料，尽可能详细的绘制施工图。

施工图需特别注意业主的要求（例如技术协议等）。

2、根据施工图纸制作大料表。

大料表尽可能的与实际用量接近，并综合考虑合同中甲方对材料的要求。

3、根据施工图、技术协议编写《施工技术交底》。

4、根据《施工进度计划》绘制《材料进场计划》。

四、现场施工

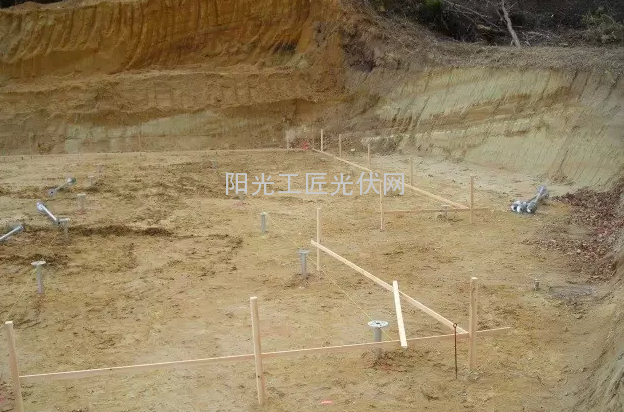

1、现场弹线定位；

---

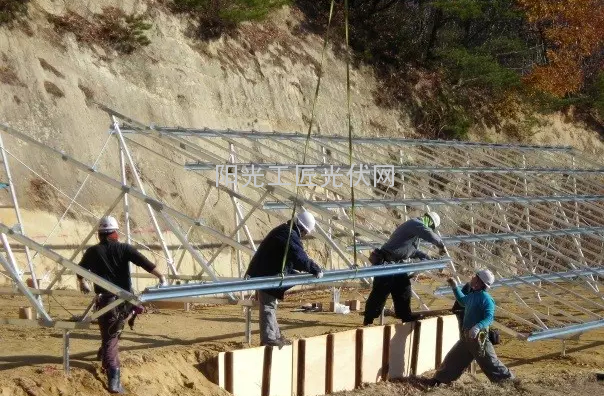

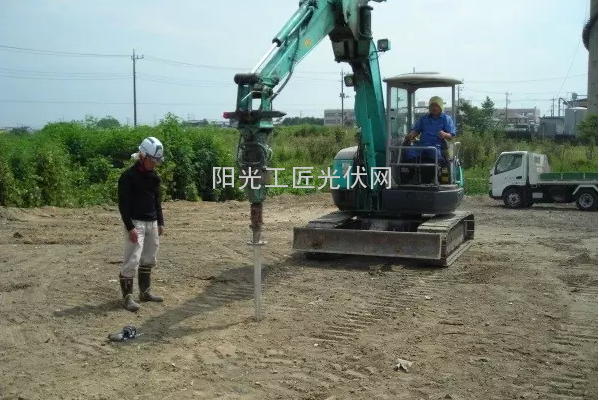

2、支架、埋件安装

---

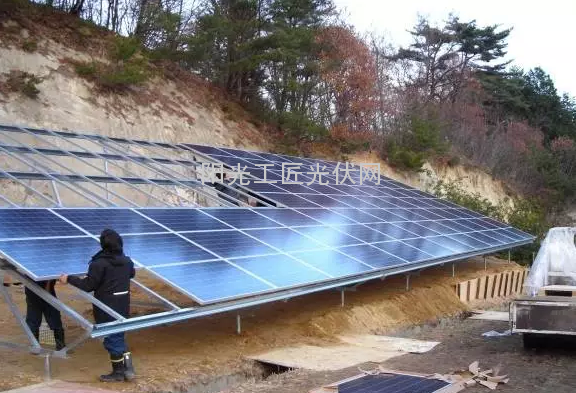

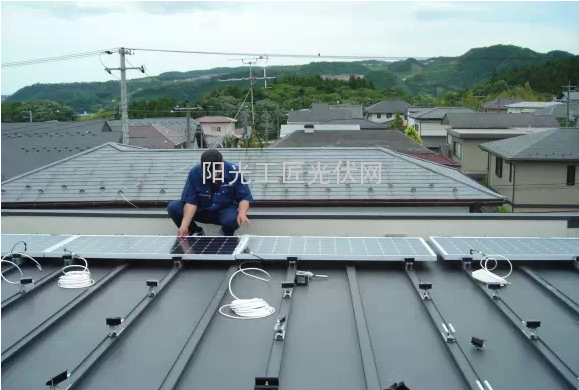

3、组件安装固定

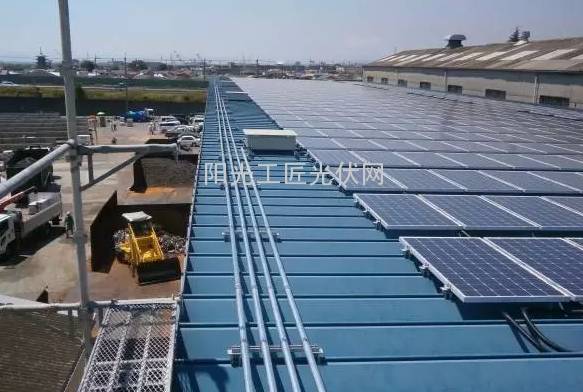

4、线槽及走线

---

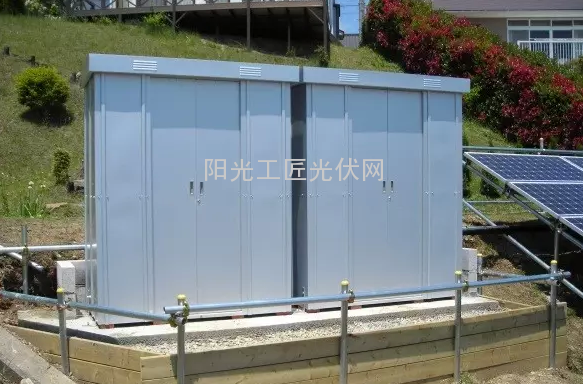

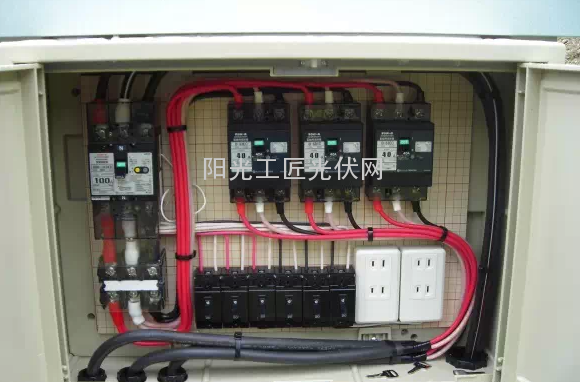

5、设备安装

6、设备接线

五、系统调试

1、查看并处理电池板阴影问题；

2、检查各箱体内部和电池板内的接线可靠性；

3、组串电压测量；

测量组串电压是否在合理范围内。

4、绝缘电阻测量；

相间、相对地≥0.5MΩ，二次回路大于1MΩ（测量采用兆欧表）。

5、接地电阻测量；

所有不同用途和不同电压的电气设备应使用一个总的接地体，接地电阻值≤4Ω（测量采用接地电阻测试仪）。

6、并网运行

观察设备运行正常与否（查看设备说明书），测量逆变器的输出电流和电压，确认逆变器显示数据的准确性。

7、监控软件调试

8、记录发电数据

六、人员培训及资料移交

6.1 人员培训

1、根据工程特点，编写《光伏监控系统操作手册》、《光伏系统操作手册》、《用户维护手册》。

2、准备好《逆变器说明书》、《光伏并网柜说明书》、《直流汇流柜说明书》、《气象站说明书》等工程涉及到 的重要设备的说明书。

3、重点讲解光伏发电的简单原理、现场光伏组件分布情况、设备分布地点，操作过程中需注意的细节等。

4、现场示范如何进行操作，并请受训人员独立操作一遍，并在指正可能出现的错误操作。

5、记录参与培训人员姓名和电话，以便后期出现故障或维护时联络。

6.2 资料移交

1、根据现场实际施工情况以及现场的实际尺寸，在施工图的基础上修改，最终绘制成竣工蓝图；

2、培训资料、设备说明书；

3、施工报验资料；

4、发电运行记录；

5、提供《竣工资料签收表》和《设备移交表》与接收方签字并留底。
