上一章讲到阴影对光伏电站发电量影响的一些规律，由于发生阴影的类型多样，系统本身的复杂性等因素，要想准确计算某个电站由于阴影造成的发电量下降比例是极困难的。我们可以通过实验来分析阴影对光伏组件的最大发电功率的影响，但是这个结论不适用于分析光伏电站，只有参考的价值，因为光伏电站是由很多组件串并联而成的，电站的发电量也与逆变器有关，光伏电站远比光伏组件要复杂性得多。这个在实际工程中，我们思考的更多的是，如何来避开阴影，如果避不开，如何来减少阴影造成的影响？
在谈如何避开阴影前，我们通过一个实际案例来看看阴影对光伏电站发电量的影响，下面这个图表是一个电站的发电量数据，这个电站由5个阵列组成，每个阵列都是6KW，但是由于组件有摆放位置不同，受到的阴影遮挡程度也不同，那么发电量也不一样。2号和1号电站经常出故障，造成发电中断，所以年发电量变化比较大。从这个数据我们知道，阴影越严重，发电量下降比例更多，而且电站容易出故障，所以我们要尽可能避免阴影遮挡。
然后我们来谈谈如何避开光伏阵列前后排之间的阴影。根据《光伏发电站设计规范》：
光伏方阵各排、列的布置间距，无论是固定式还是跟踪式均应保证全年9:00～15:00点（当地真太阳时）时段内前、后、左、右互不遮挡，也即冬至日当天9:00～15:00点时段内前、后、左、右互不遮挡。固定式布置的光伏方阵，在冬至日当天太阳时9：00至15：00不被遮挡的间距如图7.2.2所示，可由以下公式计算：
其中：L：阵列倾斜面长度；
D：两排阵列之间距离；
β：阵列倾角；
这个公式有局限性，这个公式只适用于光伏阵列完全朝正南的情况，另外这个公式成立的条件前提条件是冬至日是阴影最严重的，所以只要分析冬至日的阴影就行，实际情况并不完全是这样。由于上述原因，这个公式其实并不好用。
我现在通常用三维软件来计算光伏阵列的阴影，通过软件可以直观方便地计算间距。现在我以一个实际案例来介绍这个软件。

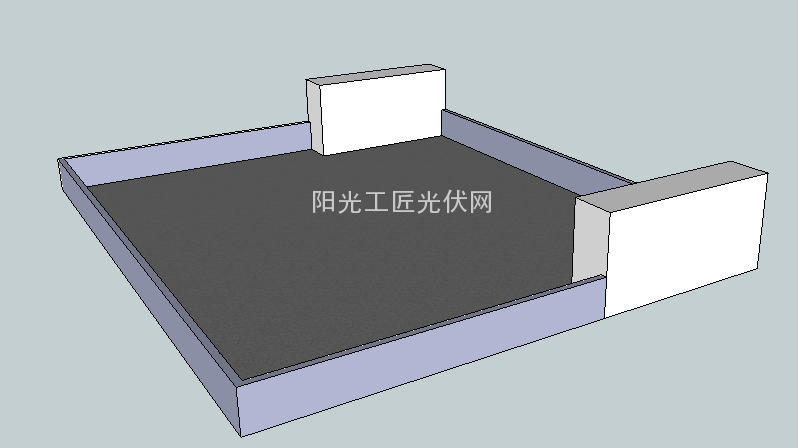

这是一个屋顶的立体图，我们可以看到左右两边都有高为3米的墙，而且这个屋面的朝向是南偏西12度的，在这个屋顶上，我们如何来摆放光伏组件才能避开阴影呢？

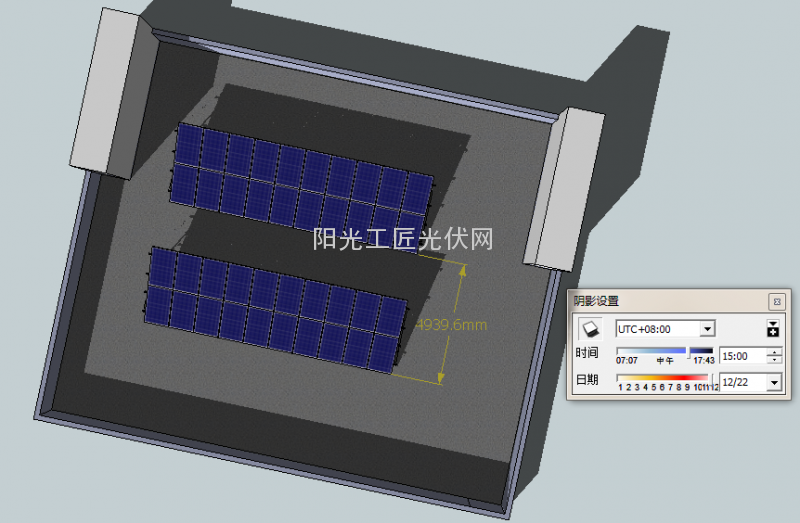

通过这个软件的模拟我们可以很快算出阵列的间距是4.939米，而且同时将旁边两个遮挡物和女儿墙的阴影也避开了。即使屋面的情况再复杂，我们通过这个软件也能准确无误地避开阴影。而且可以直观地告诉客户，这个电站什么时候会有阴影。在这个案例中，如果客户需要最大限度地利用屋顶来装组件，那么我们可以将组件设计成单排摆放，如果需要最大发电效率，我们可以将前后两排的间距加大。这样我们就可以很灵活地进行设计。
索比光伏网 https://news.solarbe.com/201504/26/191807.html
