30.6KW光伏电站已经运行一年，发电量和设计有差异，本文尝试寻找其中的原因，供有兴趣者参考。
一、光伏电站基本情况
光伏电站位于石家庄市长安区北二环东路68号国际汽贸城内，斯柯达4S店屋顶，占面积约400M，装机容量30.6KWp，固定倾角，120块255Wp多晶电池板，每20块一串，分6串并入逆变器(阳光SG30KTL-M)，设计发电量每天100KWh。
直流端输入使用4mm光伏专用电缆，无汇流箱，从屋顶到逆变器距离约20米，交流使用YJV 5X10mm电缆，经电力公司计量装置和漏电保护器后并入用户配电柜铜排，距离3米，所发电量主要用于销售大厅照明、办公设备和空调，余电上行到维修车间使用，全部自发自用。
二、光伏电站1周年运行数据
自2013年10月开始试运行，到2014年10月一年的时间里，每月发电量（按逆变器上显示，下同）如下表：
表一：
30.6KWp光伏电站发电量 单位：KWh
除春节3天关闭外，其他时间都在正常运行，没有出现维修或调试停机。从表上数据来看，平均每天发电量差距很大，总的发电量和设计数值相差近13%，所以有必要对各种影响因素做系统的分析。
三、 影响发电量的因素分析与推定
系统衰减肯定有，但由于记录时间只有一年，数据不够完善，因此还无法做定量的分析，仅从系统设计、天气因素、系统维护和计量装置等方面做粗略的估测。
1、 系统设计问题
由于每天的天气情况的各不相同，只能简单的从几种天气的发电量做个粗略的对比：
一般晴天无云的发电量在120-145KWh之间，薄云天气60-80KWh，阴天或雾霾发电在30KWh左右，雨雪天气就没有可比性了。因此按晴天无云的发电量来看系统最有可比性。
2014年5月2日雨过天晴是最高发电量，达到177.6KWh，代表系统的最高效率水平，当天的空气质量近乎标准状态。从一年晴天的发电量对比来看，到今年的9、10月份，晴天的发电量仍然可以达到140KWh左右，姑且认为系统运行正常，系统效率体现不出大的差别，因此认为在设计方面没有大的问题。
到2014年9-10月份
2、 尘土覆盖问题
光伏电池板方阵北距北二环东路250米，西距建华北大街440米，相对而言，北二环车流量很大，车速较快（限速80公里），扬尘污染比较大，方阵西面建华北大街一直在施工，扬尘也比较多。电池板清洗每月一次，应该对发电量有影响，清洁后2天的时间，电池板上就会蒙上一层沙土粒（不是细尘土），但无法对影响程度数量化，但影响2%左右不为过；
3、 电网影响（设定参数影响）
汽贸园区主要用电是中央空调和维修站，夏季结束后，中央空调都停止运行，各营业厅办公设备等用电量很小，维修站用电也不稳定。中午时段用餐时间，耗电量大的电器都处于关闭状态，造成电网电压过高，由于逆变器参数设置中电网电压的最高值是245V，使得逆变器从中午12点保护性停机，这种情况从上述9月18日和10月13日的显示屏图像就可以看出，发电量抛物面中间区域是空白，实测图像面积如下表：
表二：
由于设置逆变器参数与电网不匹配，导致中午发电高峰时段停机，使电量损失达到25%的比例，以此推算，9月份损失电量约530KWh.
4气候影响
光伏电站平均日发电量和石家庄地区日照分布情况见表三：
表三：
根据上表绘制的曲线图显示，发电量和日照分布曲线的走势基本吻合，验证了太阳辐射是决定发电量的主要因素。
从两条曲线对比可以看出，差距较大的月份是2月、9月和10月。
而从天气资料来看，2013年10月到2014年10月的天气情况与2011年1月1日到14年10月没有太大的差别，基本属于正常气候条件，详细见表四；
表四：
注：资料出自天气网历史资料www.tianqi.com
从表四可以看出，电站的发电时间与2011年1月1号到2014年10月1号的天气情况对比，4种天气所占的比例大致相同，晴天30%，多云45%，影响因素除2月份过年期间停机以外，2月是16天多云和8个阴雨天，9月是15天多云13天下雨，10月的11天中4天雾霾。虽然雾霾没有单独显示出来，但这种特殊天气是影响发电量的最不利因素；
下图是2013年12月8号雾霾天气全天的发电量，只有6.8KWh：
5、计量装置因素
逆变器的计量是厂家出厂设定的，应该是经过校验。电力公司安装的电表肯定是经过校验，标准的计量装置。电力公司安装电表时间是1月23日，逆变器发电量显示7561KWh，到10月9日逆变器显示发电量31686KWh，这段时间发电量为：
31686-7561=24125，而电力公司电表显示25547KWh，两者相差1422KWh（5.9%）总发电量的差距为：1422+7561X5.9%=1422+445.7=1867.7KWh
逆变器显示与自行安装的电表数字对比，也和电力公司的显示差距相同，所以确认逆变器上的计量有误差。
6、各影响因素对实际发电量的推定
从以上几个因素分析，对发电量做粗略的推算如下表：
考虑到以上减量因素影响后，总的发电量和目标值基本相符(春节关机时间未列入)，达到系统的设计要求。
四、改进措施
针对以上影响因素，除雾霾影响非人为原因不可控之外，在今后的工作中改进以下几点：
1、 采集数据以法定校验过的装置为准；
2、 对逆变器有关参数的设定要充分考虑用户侧的用电情况，包括电网电压、三相平衡、负荷运行习惯等，定期查检；
3、 尽量采用双向电表，自发自用为主，余电上网，避免用户侧用电减少或经营发生问题时，发电无法消纳，形成资源浪费，同时也增大了自身的经营风险，延长投资回收期；
4、 尘土覆盖对发电量的影响从经济合理性方面处理，对比清洗增加的人工成本和减少的发电量产生的损失，计算合理的打扫次数。
一、光伏电站基本情况
光伏电站位于石家庄市长安区北二环东路68号国际汽贸城内，斯柯达4S店屋顶，占面积约400M，装机容量30.6KWp，固定倾角，120块255Wp多晶电池板，每20块一串，分6串并入逆变器(阳光SG30KTL-M)，设计发电量每天100KWh。
直流端输入使用4mm光伏专用电缆，无汇流箱，从屋顶到逆变器距离约20米，交流使用YJV 5X10mm电缆，经电力公司计量装置和漏电保护器后并入用户配电柜铜排，距离3米，所发电量主要用于销售大厅照明、办公设备和空调，余电上行到维修车间使用，全部自发自用。
二、光伏电站1周年运行数据
自2013年10月开始试运行，到2014年10月一年的时间里，每月发电量（按逆变器上显示，下同）如下表：
表一：
30.6KWp光伏电站发电量 单位：KWh
分布式光伏电站一年运行情况的分析" width="600" height="453" />
除春节3天关闭外，其他时间都在正常运行，没有出现维修或调试停机。从表上数据来看，平均每天发电量差距很大，总的发电量和设计数值相差近13%，所以有必要对各种影响因素做系统的分析。
三、 影响发电量的因素分析与推定
系统衰减肯定有，但由于记录时间只有一年，数据不够完善，因此还无法做定量的分析，仅从系统设计、天气因素、系统维护和计量装置等方面做粗略的估测。
1、 系统设计问题
由于每天的天气情况的各不相同，只能简单的从几种天气的发电量做个粗略的对比：
一般晴天无云的发电量在120-145KWh之间，薄云天气60-80KWh，阴天或雾霾发电在30KWh左右，雨雪天气就没有可比性了。因此按晴天无云的发电量来看系统最有可比性。
2014年5月2日雨过天晴是最高发电量，达到177.6KWh，代表系统的最高效率水平，当天的空气质量近乎标准状态。从一年晴天的发电量对比来看，到今年的9、10月份，晴天的发电量仍然可以达到140KWh左右，姑且认为系统运行正常，系统效率体现不出大的差别，因此认为在设计方面没有大的问题。
分布式光伏电站一年运行情况的分析1" width="500" height="375" />
分布式光伏电站一年运行情况的分析2" width="518" height="386" />
分布式光伏电站一年运行情况的分析3" width="500" height="375" />
到2014年9-10月份
分布式光伏电站一年运行情况的分析4" width="500" height="376" />
2、 尘土覆盖问题
光伏电池板方阵北距北二环东路250米，西距建华北大街440米，相对而言，北二环车流量很大，车速较快（限速80公里），扬尘污染比较大，方阵西面建华北大街一直在施工，扬尘也比较多。电池板清洗每月一次，应该对发电量有影响，清洁后2天的时间，电池板上就会蒙上一层沙土粒（不是细尘土），但无法对影响程度数量化，但影响2%左右不为过；
3、 电网影响（设定参数影响）

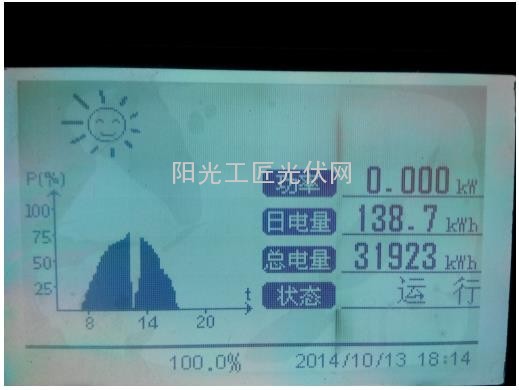

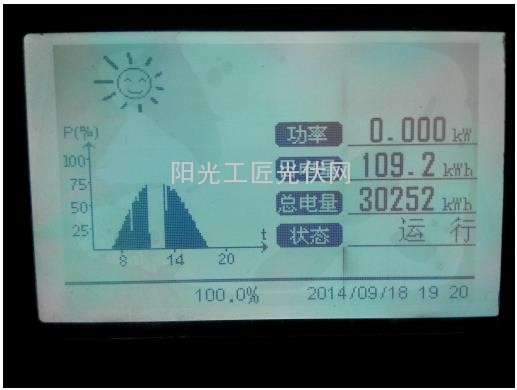

汽贸园区主要用电是中央空调和维修站，夏季结束后，中央空调都停止运行，各营业厅办公设备等用电量很小，维修站用电也不稳定。中午时段用餐时间，耗电量大的电器都处于关闭状态，造成电网电压过高，由于逆变器参数设置中电网电压的最高值是245V，使得逆变器从中午12点保护性停机，这种情况从上述9月18日和10月13日的显示屏图像就可以看出，发电量抛物面中间区域是空白，实测图像面积如下表：

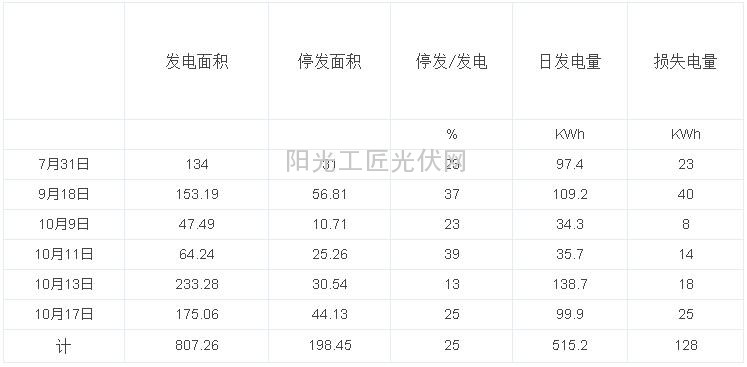

表二：
分布式光伏电站一年运行情况的分析5" width="600" height="295" />
由于设置逆变器参数与电网不匹配，导致中午发电高峰时段停机，使电量损失达到25%的比例，以此推算，9月份损失电量约530KWh.
分布式光伏电站一年运行情况的分析6" width="500" height="377" />
4气候影响
光伏电站平均日发电量和石家庄地区日照分布情况见表三：
表三：
分布式光伏电站一年运行情况的分析9" width="600" height="727" />

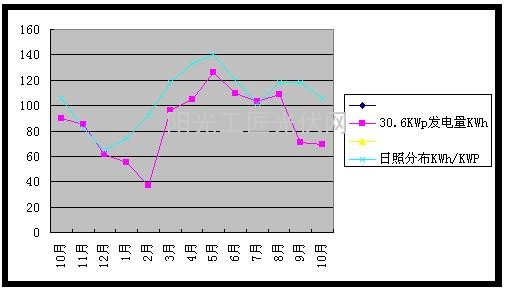

根据上表绘制的曲线图显示，发电量和日照分布曲线的走势基本吻合，验证了太阳辐射是决定发电量的主要因素。
分布式光伏电站一年运行情况的分析8" width="600" height="343" />
从两条曲线对比可以看出，差距较大的月份是2月、9月和10月。
而从天气资料来看，2013年10月到2014年10月的天气情况与2011年1月1日到14年10月没有太大的差别，基本属于正常气候条件，详细见表四；

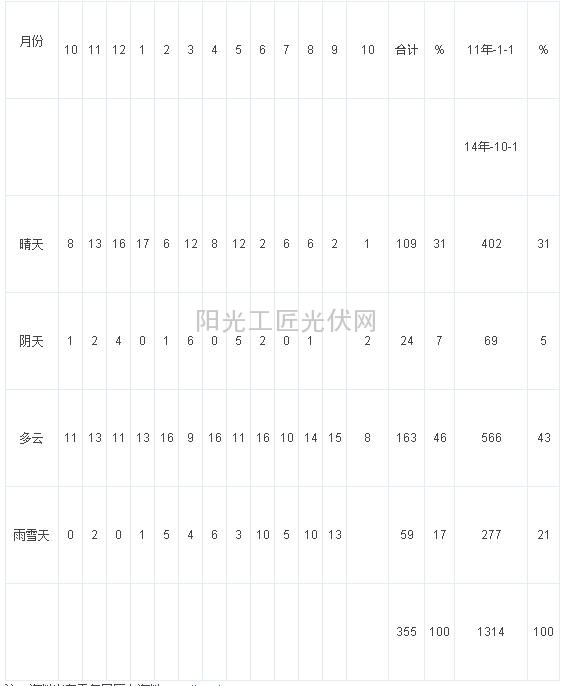

表四：
分布式光伏电站一年运行情况的分析9" width="600" height="727" />
注：资料出自天气网历史资料www.tianqi.com
从表四可以看出，电站的发电时间与2011年1月1号到2014年10月1号的天气情况对比，4种天气所占的比例大致相同，晴天30%，多云45%，影响因素除2月份过年期间停机以外，2月是16天多云和8个阴雨天，9月是15天多云13天下雨，10月的11天中4天雾霾。虽然雾霾没有单独显示出来，但这种特殊天气是影响发电量的最不利因素；

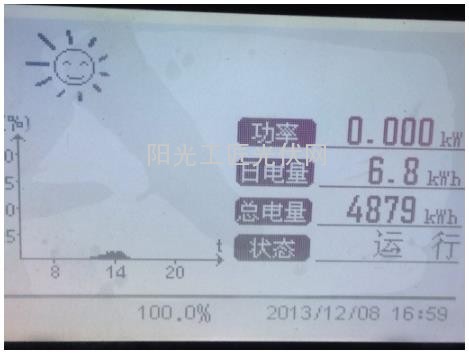

下图是2013年12月8号雾霾天气全天的发电量，只有6.8KWh：
分布式光伏电站一年运行情况的分析10" width="500" height="377" />
5、计量装置因素
逆变器的计量是厂家出厂设定的，应该是经过校验。电力公司安装的电表肯定是经过校验，标准的计量装置。电力公司安装电表时间是1月23日，逆变器发电量显示7561KWh，到10月9日逆变器显示发电量31686KWh，这段时间发电量为：
31686-7561=24125，而电力公司电表显示25547KWh，两者相差1422KWh（5.9%）总发电量的差距为：1422+7561X5.9%=1422+445.7=1867.7KWh
逆变器显示与自行安装的电表数字对比，也和电力公司的显示差距相同，所以确认逆变器上的计量有误差。
6、各影响因素对实际发电量的推定

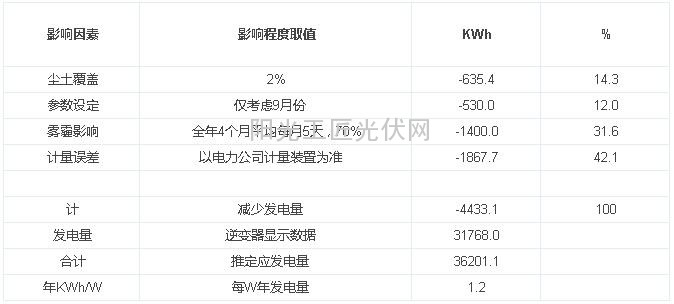

从以上几个因素分析，对发电量做粗略的推算如下表：
分布式光伏电站一年运行情况的分析11" width="600" height="271" />
考虑到以上减量因素影响后，总的发电量和目标值基本相符(春节关机时间未列入)，达到系统的设计要求。
四、改进措施
针对以上影响因素，除雾霾影响非人为原因不可控之外，在今后的工作中改进以下几点：
1、 采集数据以法定校验过的装置为准；
2、 对逆变器有关参数的设定要充分考虑用户侧的用电情况，包括电网电压、三相平衡、负荷运行习惯等，定期查检；
3、 尽量采用双向电表，自发自用为主，余电上网，避免用户侧用电减少或经营发生问题时，发电无法消纳，形成资源浪费，同时也增大了自身的经营风险，延长投资回收期；
4、 尘土覆盖对发电量的影响从经济合理性方面处理，对比清洗增加的人工成本和减少的发电量产生的损失，计算合理的打扫次数。
