Inverted perovskite solar modules with 99.3% geometrical fill factor via nanosecond single laser patterning
信仰之跃：https://doi.org/10.1038/s44172-025-00512-4
通讯：葡萄牙波尔图大学Luísa Andrade
钙钛矿组件量产，“死区”吞噬有效面积，葡萄牙波尔图大学Luísa Andrade团队用单台纳秒紫外激光一次性完成P1-P2-P3连续划线，将划痕压缩至45 μm，4 cm²倒置模块GFF冲到99.3%（死区仅0.7%），10.8 cm²仍保持98.8%，并验证一年老化效率衰减<5%，为迄今连续划线最高记录，给高效大尺寸钙钛矿组件提供了一条低成本、单激光、高产能的工业通道。

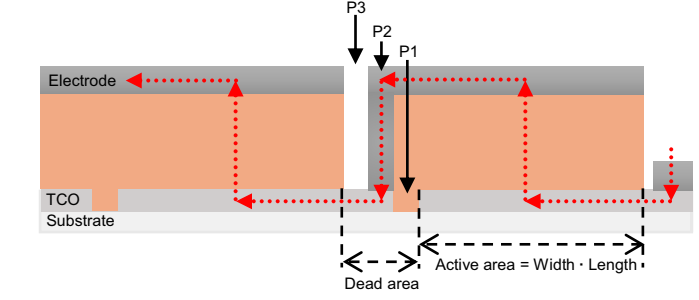

P1-P2-P3划线定义死区与有效区，越窄死区越高GFF。

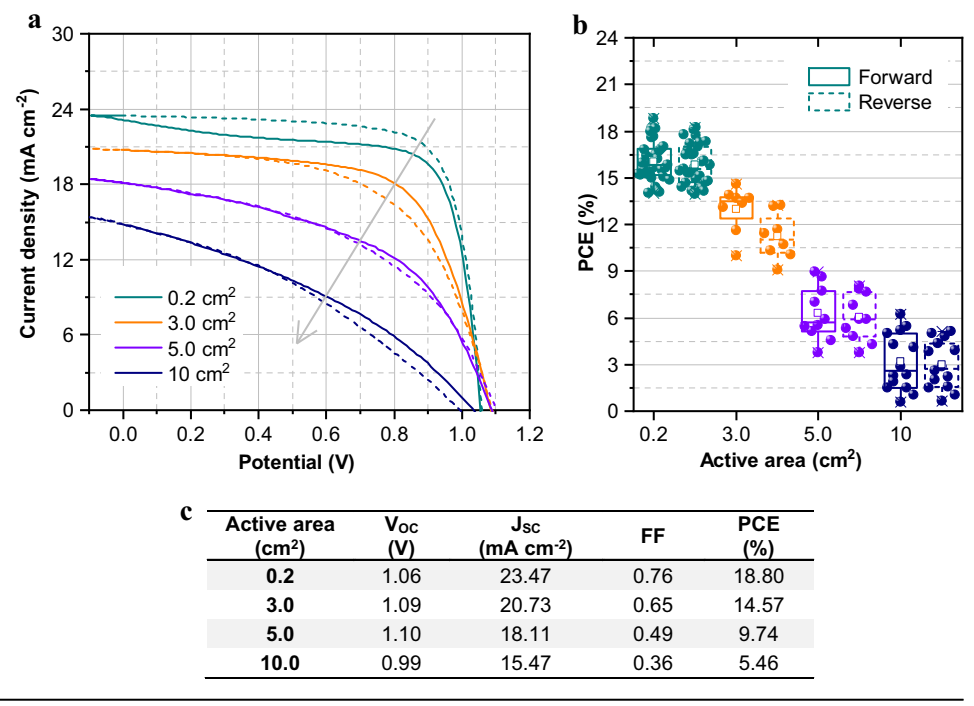

0.2-10 cm²器件效率随面积放大而下降，TCO电阻与涂布不均为主因。

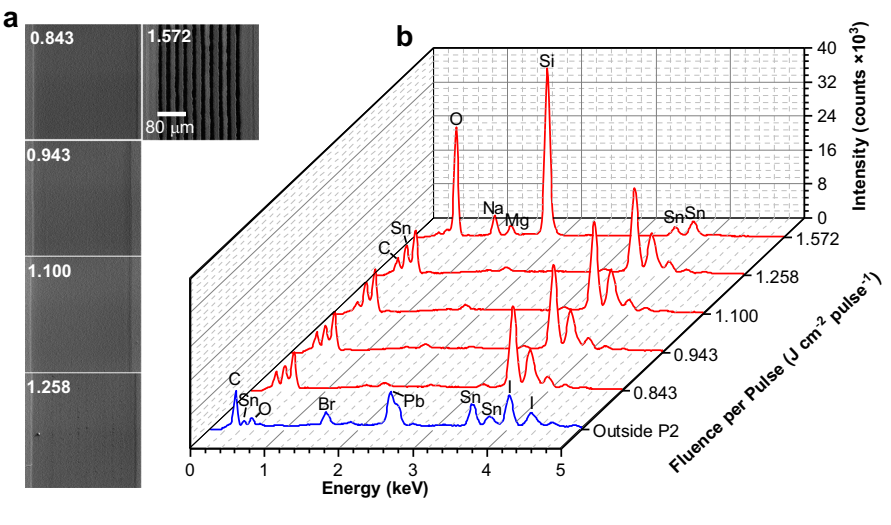

P2划线激光能量窗口测试，>1.57 J cm⁻²会伤FTO，0.94 J cm⁻²最佳。

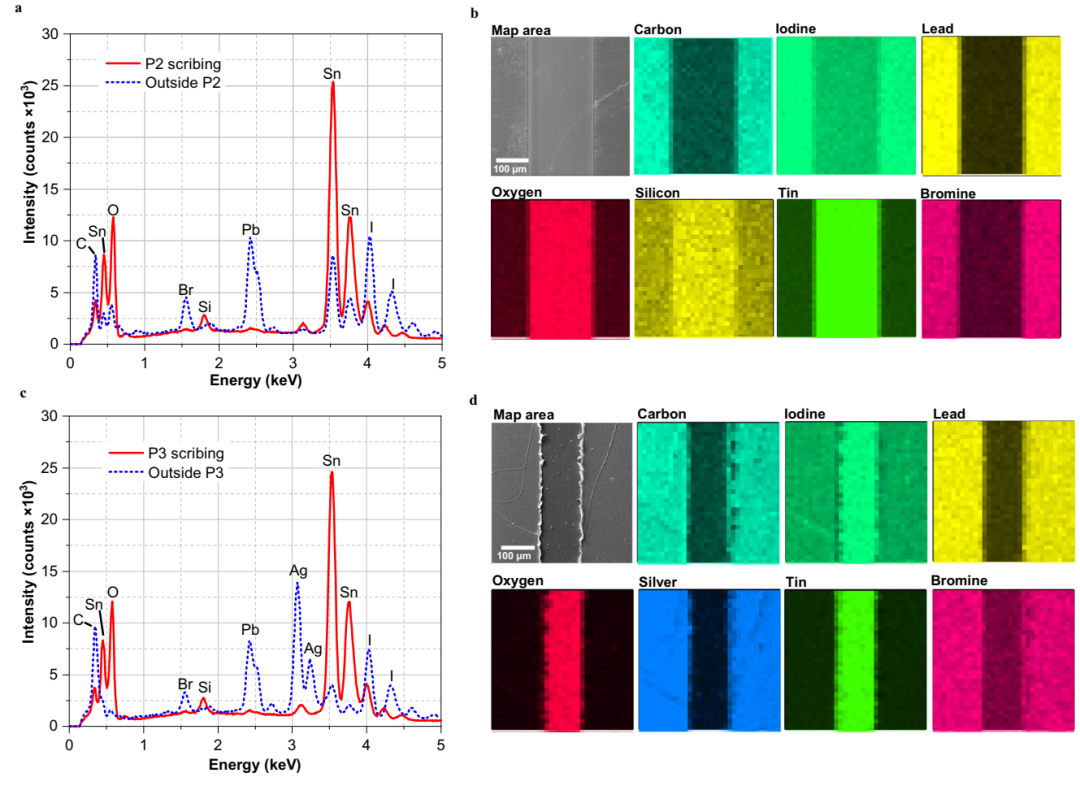

EDX与SEM证实P2/P3均干净暴露FTO，无残层。

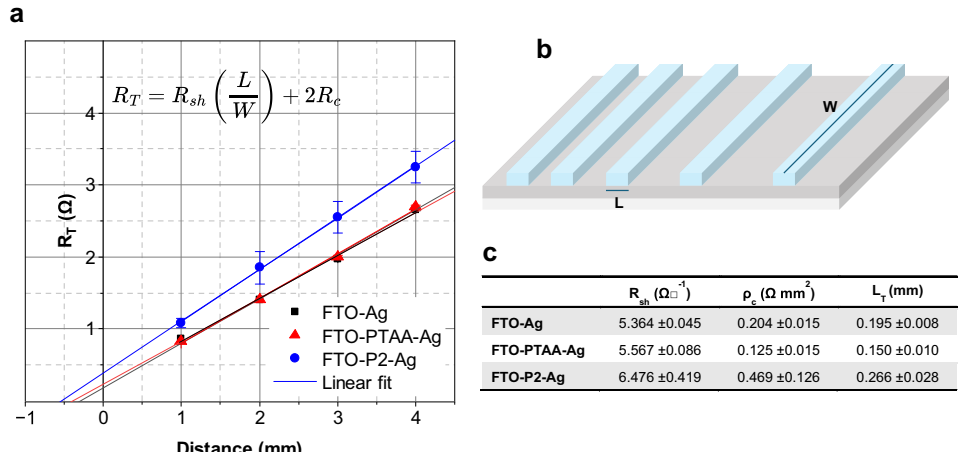

TLM测试P2接触电阻仅0.47 Ω·cm²，传输长度0.27 mm，接触优良。
4 cm²模块P2/P3均45 μm时GFF达99.3%，PCE 13.22%，为连续划线最高值。
P3宽度增加系列电阻略升，性能微降，仍保持>98% GFF。

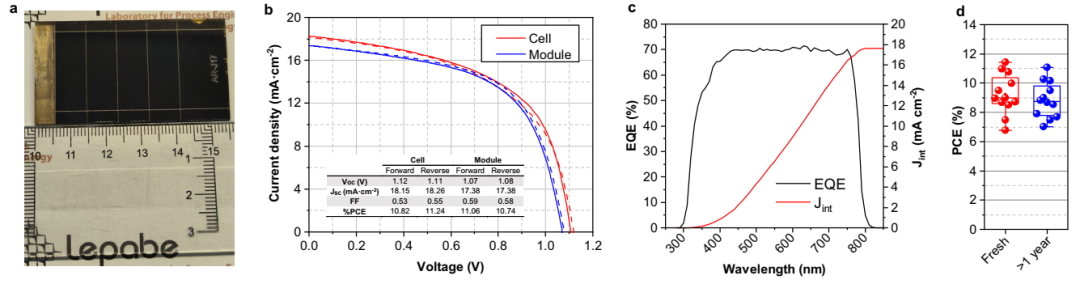

10.8 cm²五cell模块GFF 98.8%，EQE无光谱损失，一年老化PCE损失<5%。

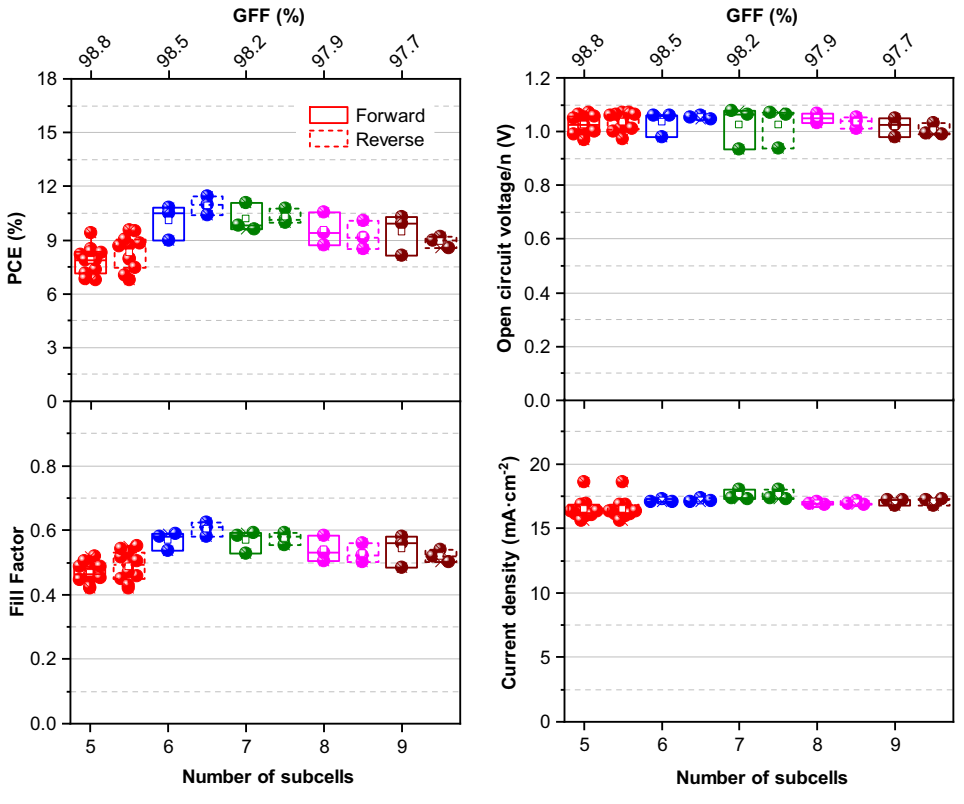

6-7 cell平衡电阻与面积，效率最高；cell数再增性能略降。
