1 引言：在能源形势日益严峻的今天，光伏发电作为可再生能源的作用与应用前景正日益得到社会的普遍认同，为了确保光伏电站可靠的并网发电，光伏电站在调试过程中调试的工艺流程、调试中设备的检查和测检测显得尤为重要，本文结合一个10兆瓦光伏电调试来分析大型荒漠光伏电站调试流程和调试中注意事项,为大型光伏电站的调试积累经验。
2 光伏电站调试分析
2.1 光伏电站简介
10兆瓦光伏电站由10个1兆瓦的发电单元组成，发电单元由组件、汇流箱、直流配电柜、500kW逆变器组成，每个1兆瓦经汇流、逆变后进入一台1000kVA双分裂箱变，每5台箱变经高压串接成一条集电线路，经1回35KV电缆线路引入至35KV母线。35kV侧采用单母线接线，光伏电站采用2回35kV电缆接入110kV升压站35kV侧母线。光伏电站按按每一兆瓦调试后逐级并网发电。
2.2 系统检测

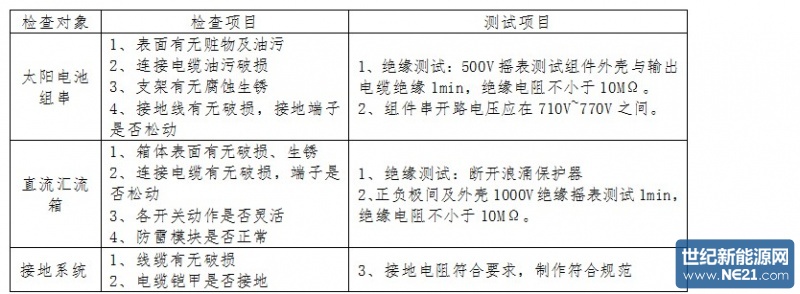

2.2.1.太阳电池组串并联检测
调试前请按如下表检测，每个组串的开路电压和绝缘电站，当不满足要求是排除故障后重新测试，直至满足要求。
2.2.2.直流配电系统检测
系统检测时如有故障排除故障后重新检测，直至满足要求。

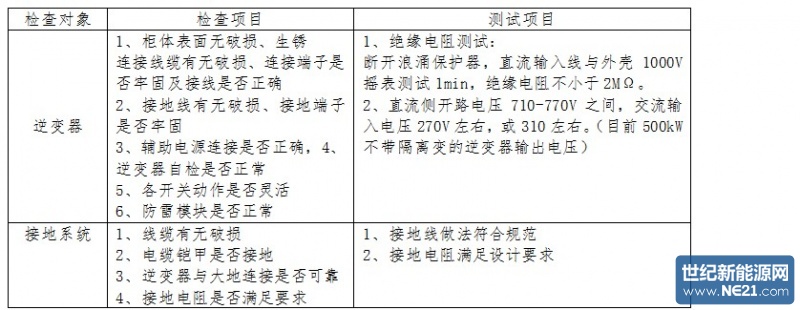

2.2.3.逆变器系统检测
系统检测时如有故障排除故障后重新检测，直至满足要求。
