索比光伏网讯:9月27日，ADI在北京宣布，推出面向电机控制和光伏逆变器应用的混合信号控制处理器ADSP-CM40x。该处理器集成了16位嵌入式双通道ADC，及240MHz浮点ARM Cortex-M4内核。

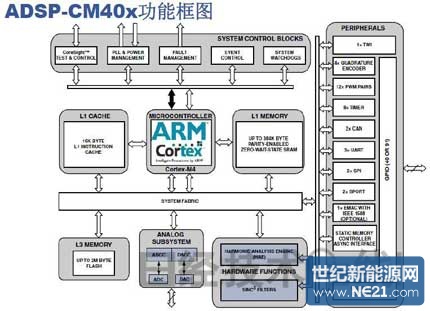

ADSP-CM40x功能框图如图1所示。
该处理器有3个独到之处：除高精度16位ADC外，另2个分别是SINC3滤波器和HAE（谐波引擎）。并通过SIP技术，将3个单独的die封装在一起。
①ADC用的是2.6~2.7MHz的内核，转换速度为380ns。针对电机控制，ADC输入通道有16个；对于光伏应用有24个通道。全部24个通道转换完不到3μs，且ADC的精度ENOB达到13位以上，而目前使用中的基本在10位左右。此外，ADC的采样可以在任意时刻内部设定。这些有助于在电机的控制算法中设定采样时刻。
②SINC3滤波器可与用于采样电阻式电流检测系统架构中的隔离式Σ-Δ型调制器(AD7400A/AD7401A)接口，ENOB精度达到12位以上。此外，每一组SINC滤波器的每一路中分别有速度快慢不同的2个滤波器，过流时，可快速输出变化值。在光伏逆变器应用中，可用于交流侧的电流传感/保护，特别是直流注入的监控。SINC3滤波器可使成本低于FPGA方案。
③谐波引擎作用在光伏市场上更明显，主要用于交流电网侧馈电质量及频谱的分析，如实时电网注入监控、频谱纯度、功率因数校正（PFC）和电弧检测等。一次可输出12个谐波。
ADI中国区市场经理张松刚强调指出：“谐波引擎是ADI的特有技术。”
ADSP-CM40x功能框图如图1所示。
该处理器有3个独到之处：除高精度16位ADC外，另2个分别是SINC3滤波器和HAE（谐波引擎）。并通过SIP技术，将3个单独的die封装在一起。
①ADC用的是2.6~2.7MHz的内核，转换速度为380ns。针对电机控制，ADC输入通道有16个；对于光伏应用有24个通道。全部24个通道转换完不到3μs，且ADC的精度ENOB达到13位以上，而目前使用中的基本在10位左右。此外，ADC的采样可以在任意时刻内部设定。这些有助于在电机的控制算法中设定采样时刻。
②SINC3滤波器可与用于采样电阻式电流检测系统架构中的隔离式Σ-Δ型调制器(AD7400A/AD7401A)接口，ENOB精度达到12位以上。此外，每一组SINC滤波器的每一路中分别有速度快慢不同的2个滤波器，过流时，可快速输出变化值。在光伏逆变器应用中，可用于交流侧的电流传感/保护，特别是直流注入的监控。SINC3滤波器可使成本低于FPGA方案。
③谐波引擎作用在光伏市场上更明显，主要用于交流电网侧馈电质量及频谱的分析，如实时电网注入监控、频谱纯度、功率因数校正（PFC）和电弧检测等。一次可输出12个谐波。
ADI中国区市场经理张松刚强调指出：“谐波引擎是ADI的特有技术。”
