Green Porphyrin Interface Anchoring Enables >24% Efficiency in n-i-p Perovskite Solar Minimodules信仰之跃：https://doi.org/10.1002/adma.202517731
通讯：兰州大学曹靖

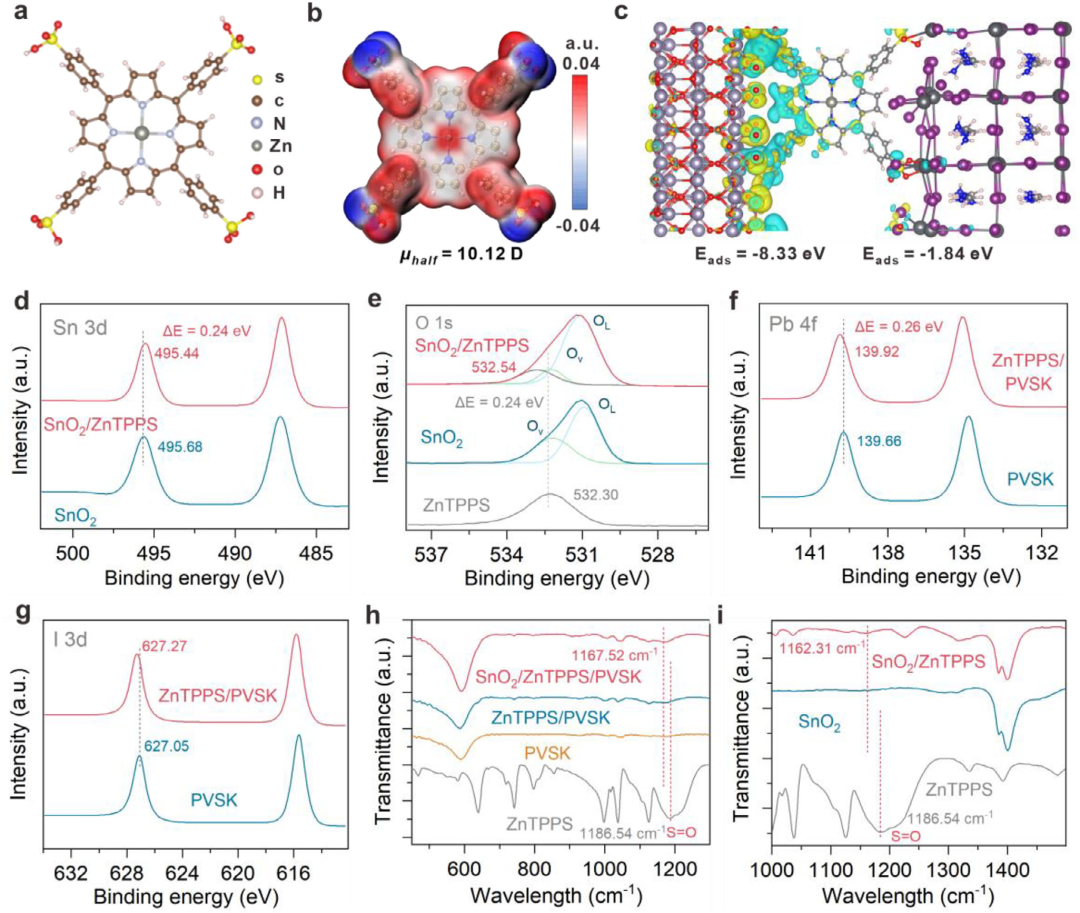

图1：水溶性四面磺酸锌卟啉ZnTPPS结构、偶极矩10.12 D；两磺酸根与SnO₂键合，两与钙钛矿键合，XPS-FTIR证实双向配位。

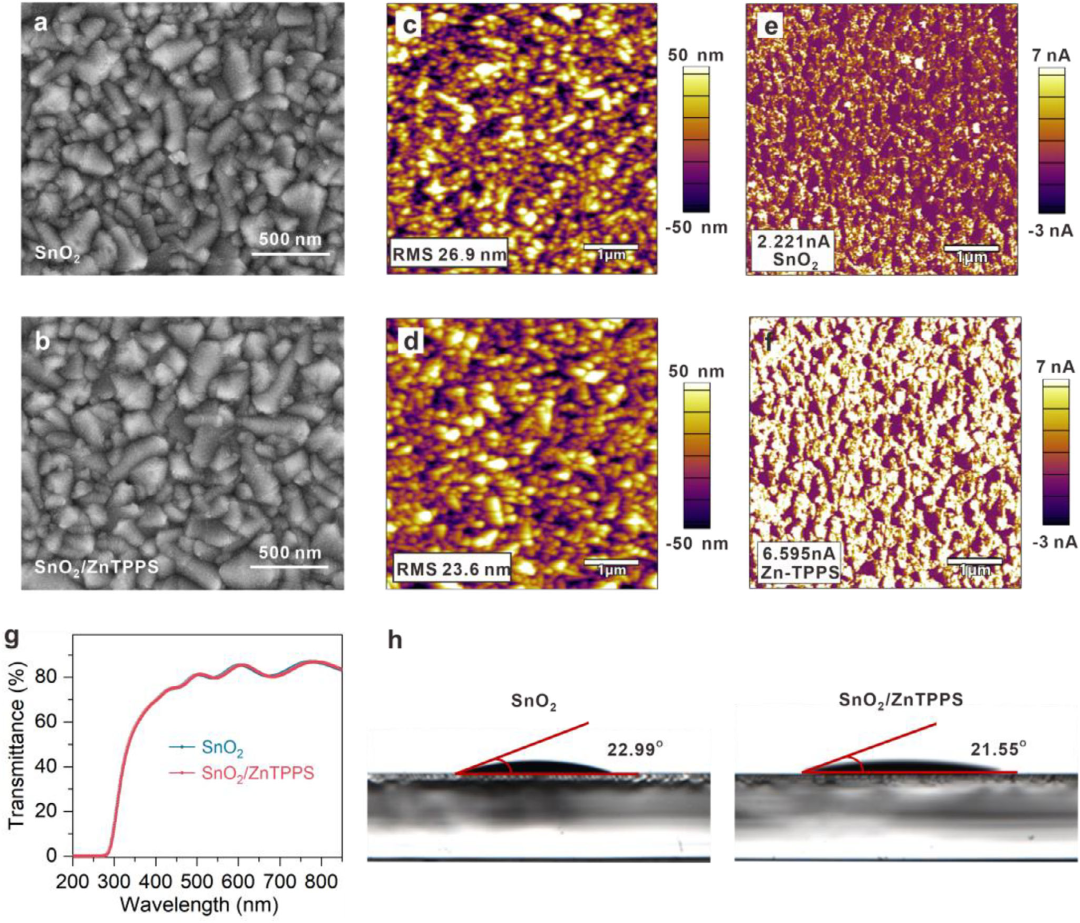

图2：ZnTPPS水处理SnO₂后表面更平滑、粗糙度26.9→23.6 nm，C-AFM电流提高3倍，透光度几乎不变，润湿性更佳。

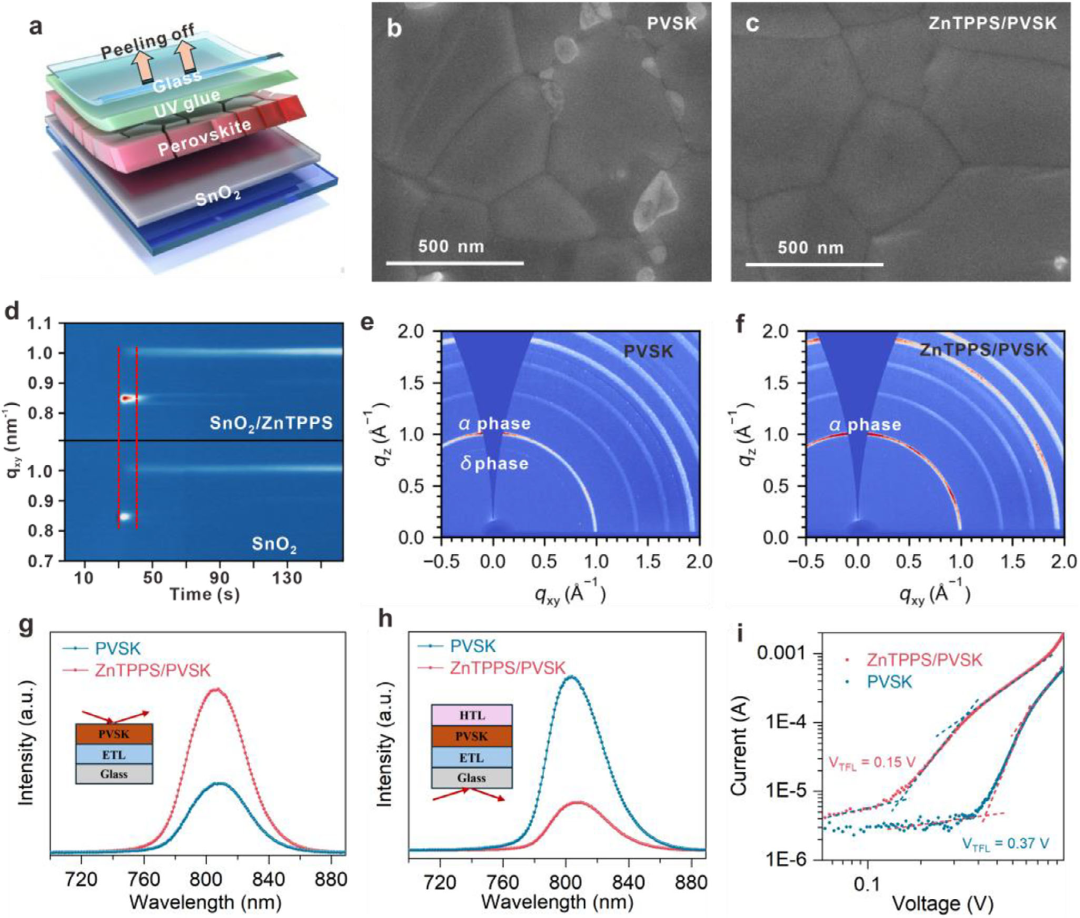

图3：剥离底界面SEM显示ZnTPPS几乎消除孔洞；原位GIWAXS结晶峰更强，PL寿命423→534 ns，SCLC缺陷密度减半。
图4：GIXRD应力由拉转压，KPFM表面电势重排，UPS导带下移，界面能级更匹配。

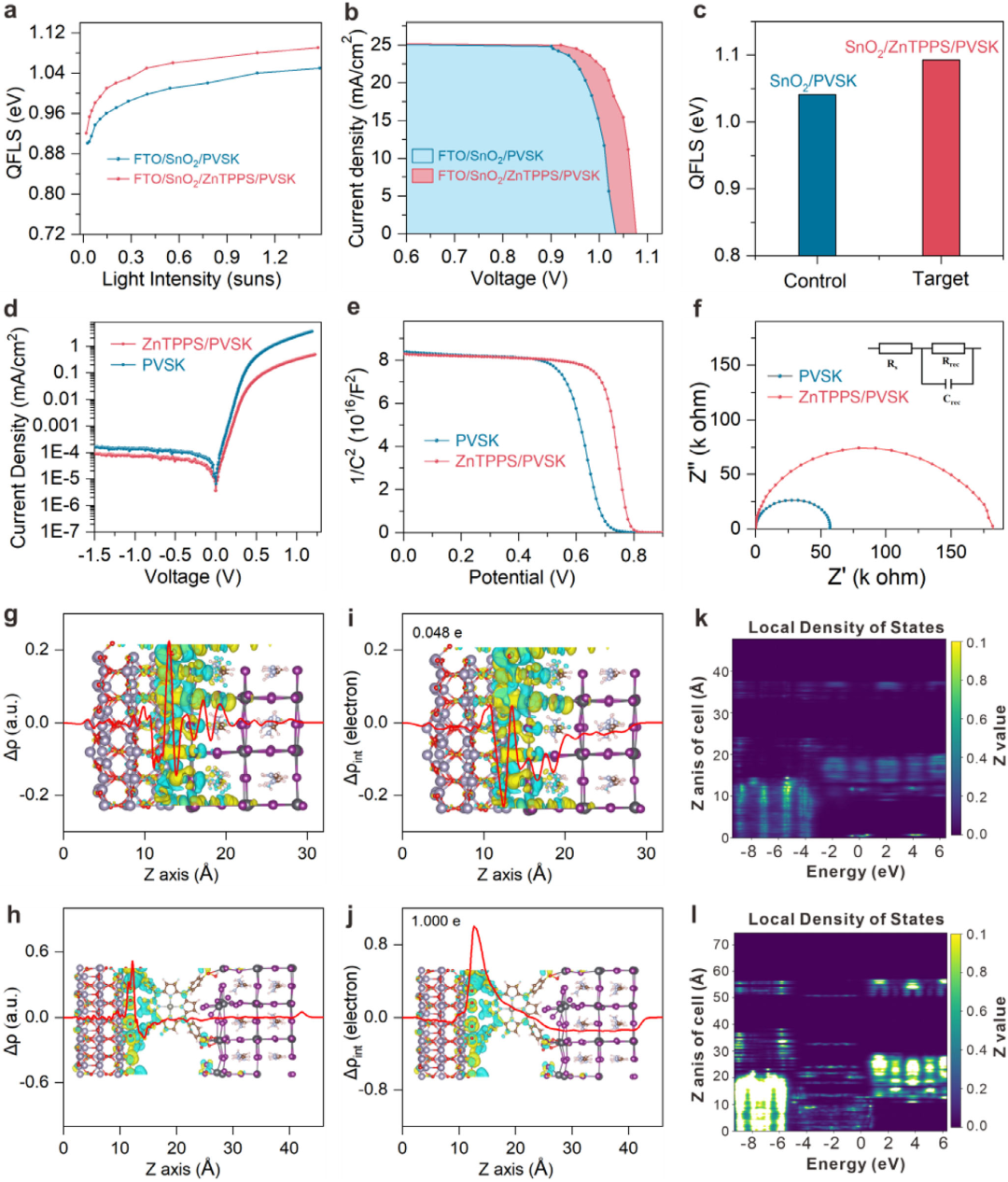

图5：QFLS提高，暗电流降低，理想因子1.22，C-V内建电压升高，EIS复合电阻大增，DFT显示界面电荷转移从0.048e增至1.0e。

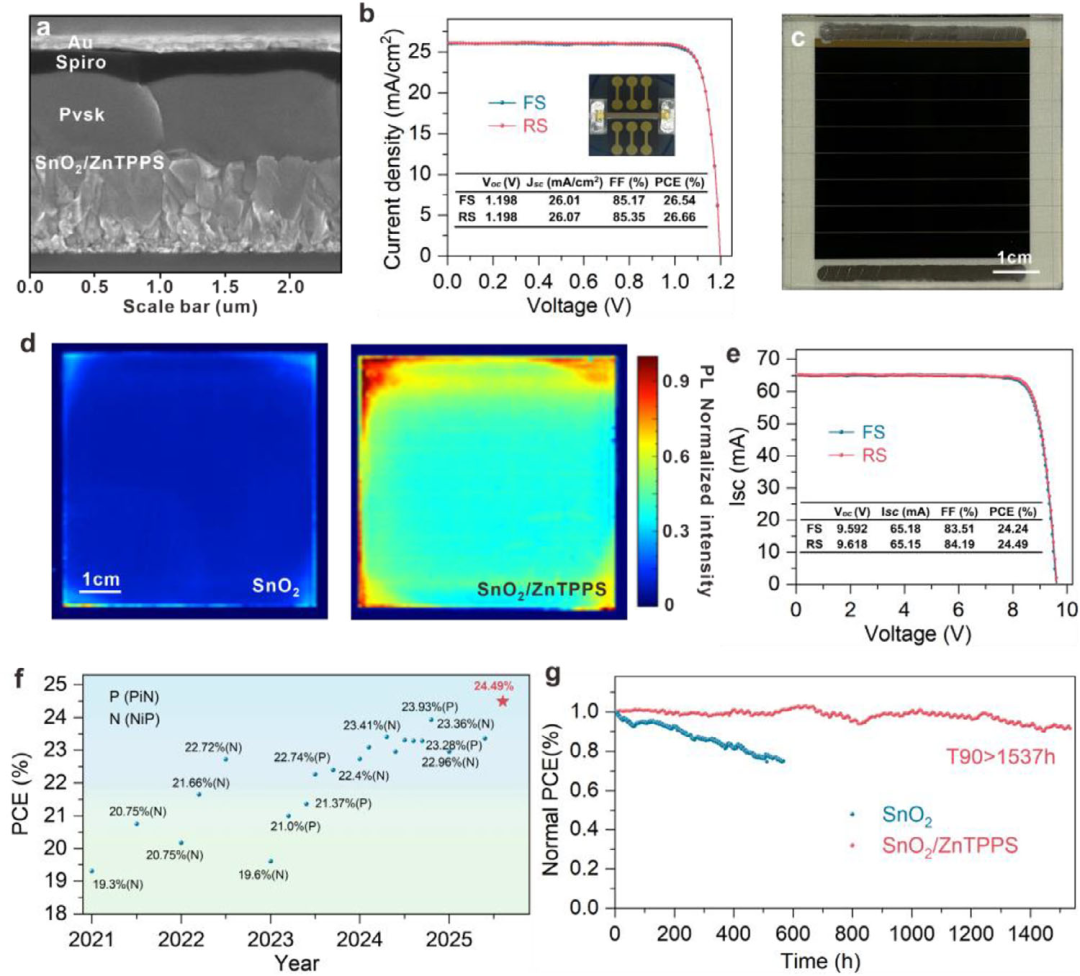

图6：小面积器件效率23.96%→26.66%，21.54 cm²模块认证23.95%，填充因子>84%创n-i-p纪录；1500 h MPPT保持90%初始性能。
钙钛矿大面积n-i-p模块被氧化锡/钙钛矿埋底界面非辐射复合拖后腿，兰州大学曹靖团队设计一款绿色水溶性四面磺酸锌卟啉，只需水后处理即可在氧化锡侧键合锡、在钙钛矿侧键合铅，偶极矩强力抽取电子，同时钝化双向缺陷。结果小面积电池效率冲到26.66%，21.54 cm²迷你模块获认证23.95%，填充因子>84%创n-i-p模块新高，1500小时连续运行仍保持90%初始效率。
索比光伏网 https://news.solarbe.com/202511/28/50013599.html
