混合卤化物蓝色钙钛矿发光二极管（PeLEDs）的稳定性受到固有卤化物离子迁移的严重限制。采用单一卤化物钙钛矿体系是解决该问题的可行途径，然而溶液法制备的纯溴钙钛矿通常出现不希望的绿光发射，阻碍了高色纯度蓝光电致发光的实现。

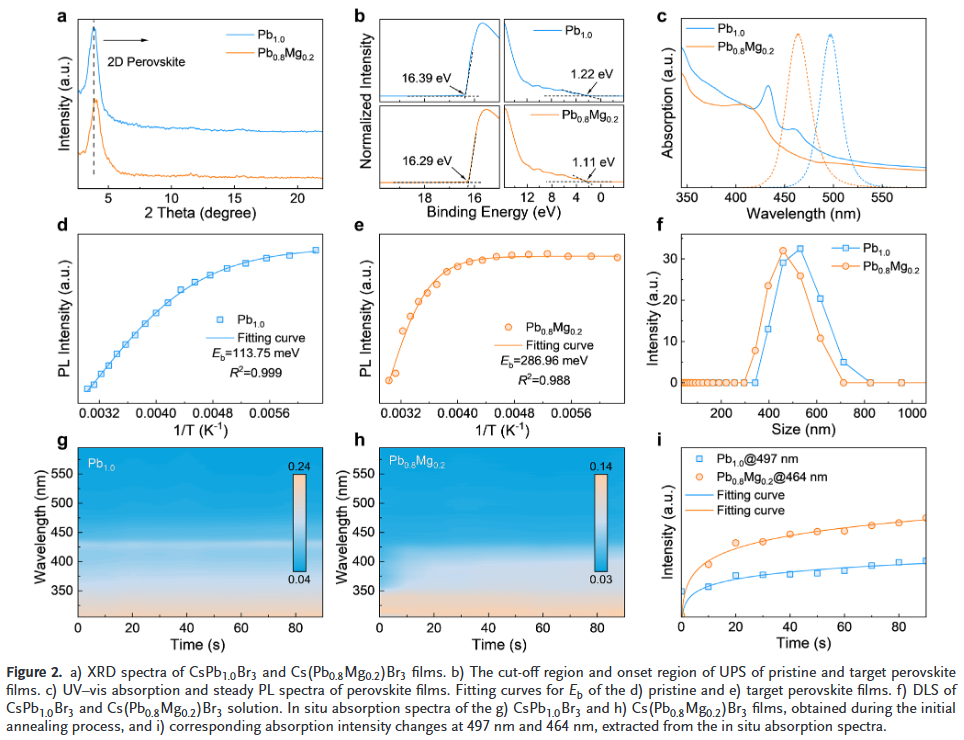

本文苏州大学王照奎等人通过在纯溴钙钛矿晶格的B位点策略性掺入Mg²⁺，成功实现了显著的光谱蓝移，并通过促进小n相向大n相之间的高效能量转移，实现了相均匀化。值得注意的是，本研究首次系统研究并阐明了蓝光PeLEDs中双峰发射的起源机制。最终，优化后的PeLED在464 nm处实现了稳定的深蓝光发射，最大外量子效率达到4.76%。
该研究为实现单一卤化物钙钛矿的光谱稳定、高效深蓝光发射提供了明确范式，并为蓝光PeLED的未来发展提供了关键指导。
研究亮点：

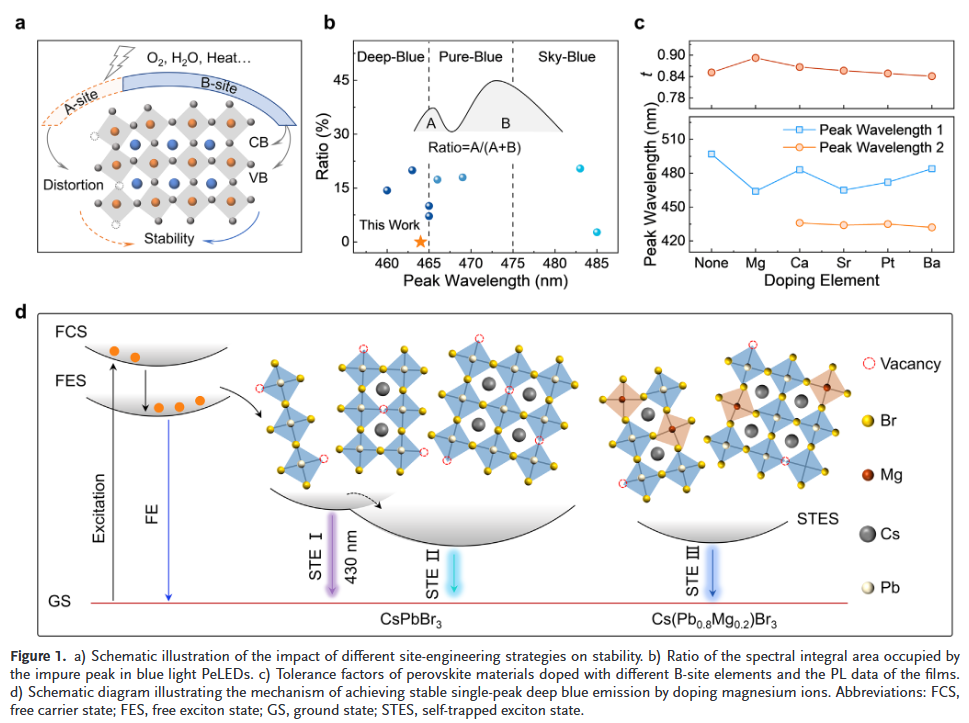

- 创新性地采用“双B位点”策略：在纯溴钙钛矿中引入Mg²⁺替代部分Pb²⁺，有效实现光谱蓝移并抑制双峰发射，解决了纯溴体系常见的绿光干扰问题。

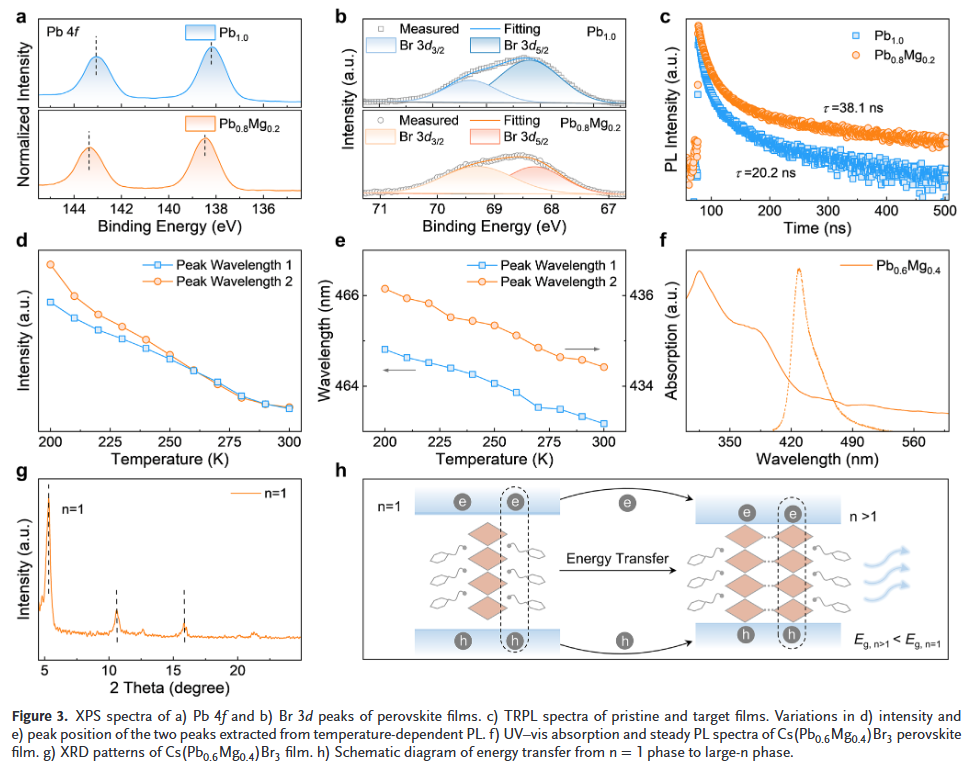

- 首次系统揭示双峰发射机制：通过温度依赖PL等手段，明确430 nm干扰峰源于自陷激子，并提出Mg²⁺促进能量转移是消除双峰的关键。

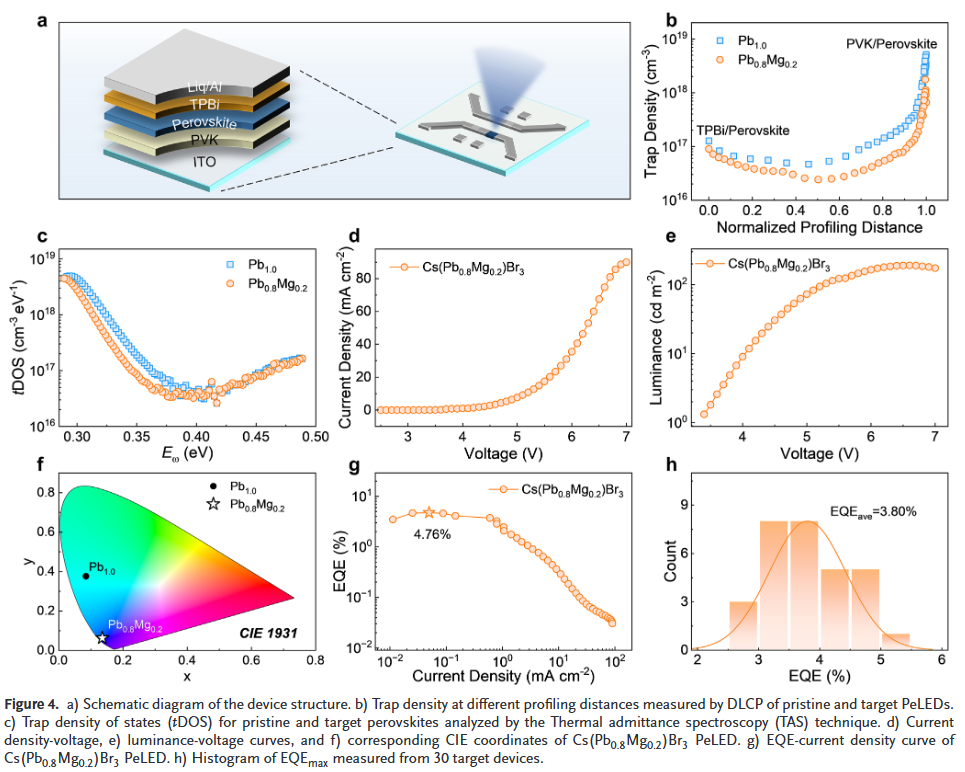

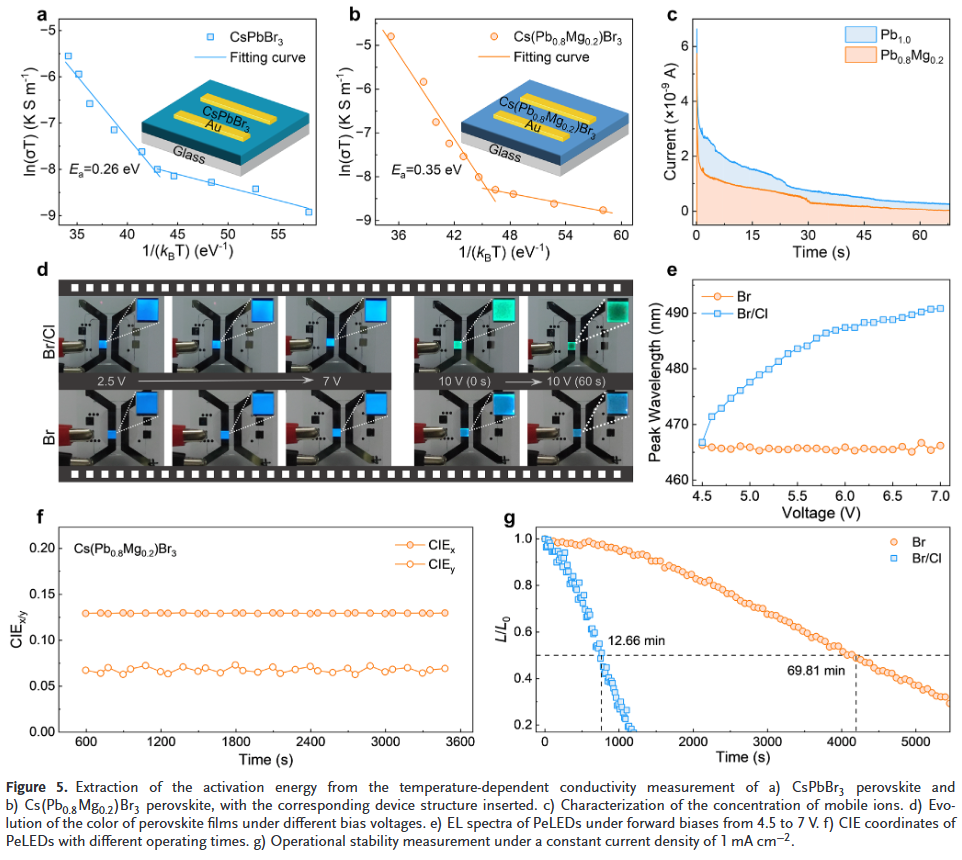

- 实现高效稳定的深蓝光PeLED：器件在464 nm处实现单峰深蓝发射，EQE达4.76%，操作寿命T₅₀达69.81分钟，展现出优异的色纯度与光谱稳定性。
N. Li, Y. Xia, X.-Y. He, et al. “ Dual-B-Site Strategy Underpins Stable Unimodal Deep-Blue Emitting Perovskites.” Adv. Mater. (2025): e17517.
https://doi.org/10.1002/adma.202517517
