原文链接：https://www.science.org/doi/10.1126/science.adv4551
一、核心问题
传统自组装分子层存在导电性不足、稳定性差（尤其在碘离子环境下）、大面积成膜不均匀等问题。
二、开壳层双自由基SAMs的分子设计与验证
Wu 等人设计了并合成了开壳层的两种双自由基SAMs：RS-1 和 RS-2，其中RS-2额外引入甲氧基增强与钙钛矿的相互作用，RS-1 和 RS-2平面共轭的给体-受体结构，可以促进电子离域与双自由基态形成，通过引入空间位阻基团，提高了分子稳定性和溶液可加工性。
什么是开壳层？
开壳层指的是一个分子中，其最外层的电子轨道没有被电子完全填满，存在未配对的、单独的电子。与之相对的是闭壳层，即所有电子都成对地、稳定地填在轨道里。
开壳层的好处？
1、增强导电性
传统的闭壳层SAMs（如MeO-2PACz），导电通道有限。而开壳层双自由基SAMs（RS-1, RS-2）拥有未配对的电子和离域的电子轨道，这相当于为电荷（空穴）的传输开辟了额外的、更高效的路径。（RS-1, RS-2）其载流子传输速率是传统分子的两倍以上。
2、提高稳定性
单纯的、孤立的自由基通常非常不稳定。本文通过巧妙的给体-受体共轭设计和空间位阻保护，使得未配对电子不是局域在一个点上，而是离域在整个π共轭体系上（形成所谓的“共振结构”）。使整个分子变得非常稳定，能够抵抗碘离子攻击和电化学降解。
通过电子自旋共振（ESR）证实双自由基特性：RS-1和RS-2显示出强烈的ESR信号，表明存在稳定的双自由基态。温度升高时ESR信号增强，说明热激发促进开壳层三重态的形成。MeO-2PACz（闭壳层）的ESR信号极弱，几乎无自由基特性。
三、电化学性能精准评估

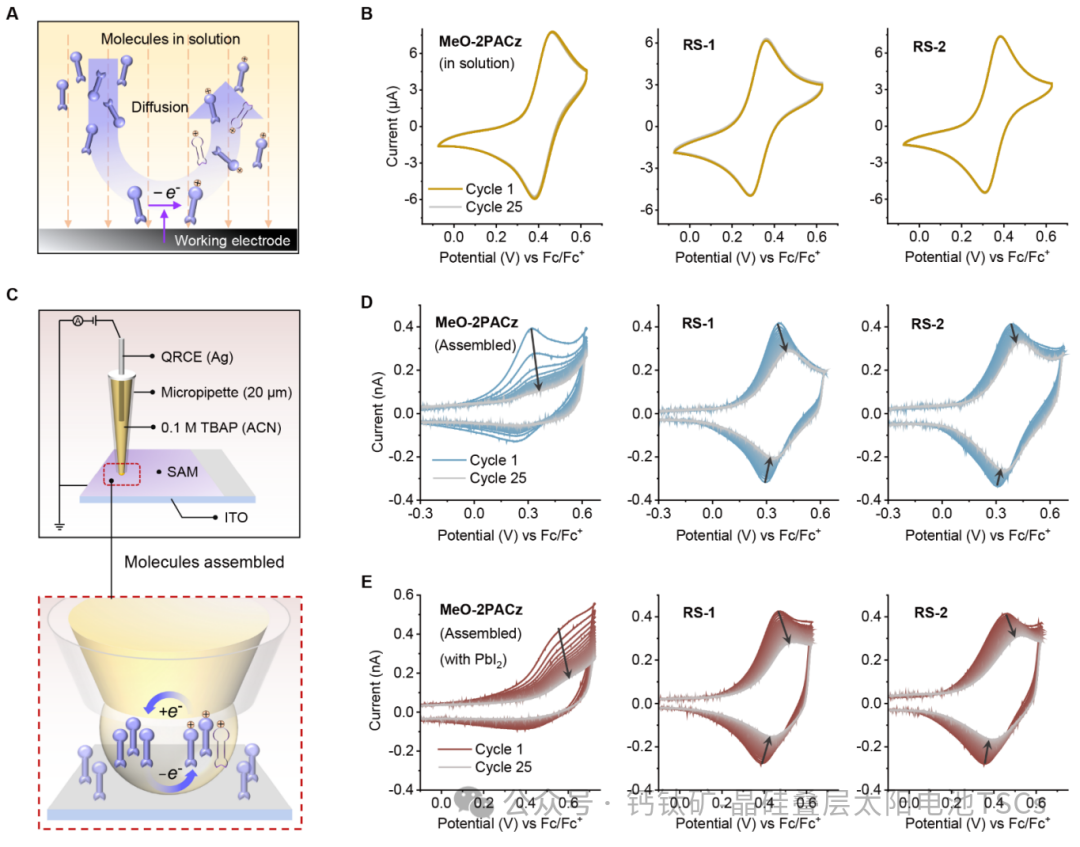

使用扫描电化学池显微镜-薄层循环伏安法（SECCM-TLCV），精准评估SAMs在ITO上的真实性能。在连续CV扫描中，RS-1和RS-2的活性位点保留率分别为67%和71%，远高于MeO-2PACz的21%。加入PbI₂模拟工作条件后，RS系列SAMs仍保持60%以上的活性位点，MeO-2PACz降至4%，说明其易受碘离子亲核攻击。
且RS-1和RS-2的载流子传输速率是MeO-2PACz的两倍以上。组装密度和均匀性显著提升，有利于大面积制备。
四、SAMs与钙钛矿的界面相互作用

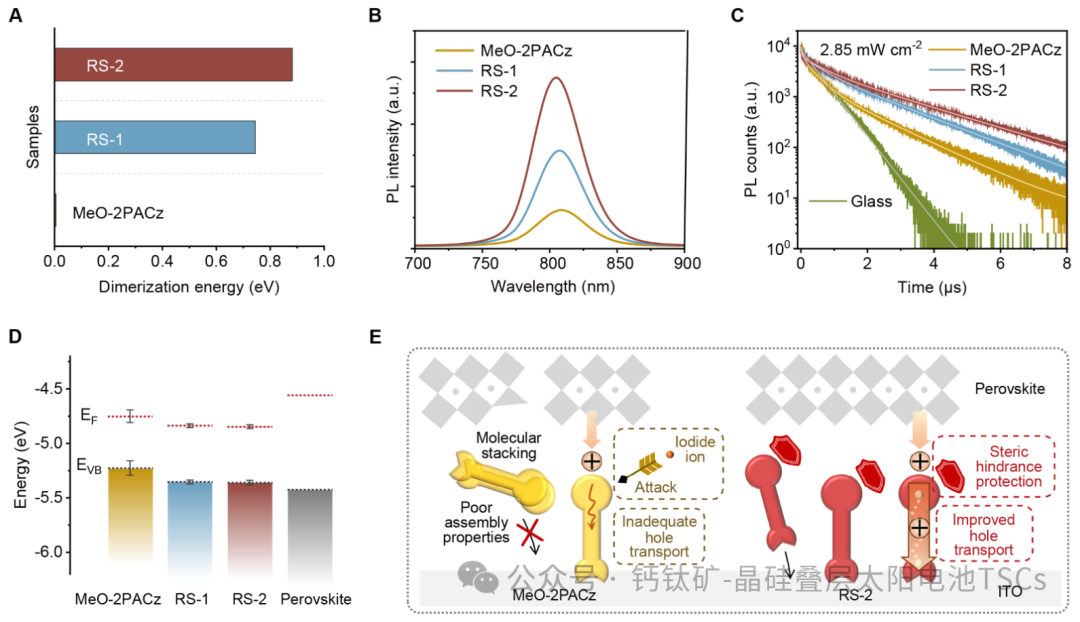

RS-1和RS-2的二聚化能更高，抑制分子堆叠，提升溶液可加工性。荧光与瞬态荧光光谱显示，沉积在RS-2上的钙钛矿薄膜PL强度更高，PLQY达10.1%，表明非辐射复合减少。TRPL显示RS-2的空穴提取更快，缺陷复合更少。UPS显示RS-2具有更深的价带能级和更大的表面功函数，有利于空穴提取。
五、光伏性能与稳定性
RS-2在1 cm²宽带隙器件中PCE > 21.4%。在钙钛矿-硅叠层器件（1 cm²）获得NREL认证效率34.2%，为目前报道中最高之一。器件在45°C下MPPT运行2000小时后，RS-2器件仍保持97%初始效率。UV照射1000小时几乎无衰减。
六、实验细节
开壳层双自由基SAMs （RS-1 和 RS-2）的实验浓度为1 mg/mL，成膜工艺为乙酸乙酯反溶剂冲洗，EDAI（0.3 mg/mL）钝化。
七、总结
文章首次实现了稳定、均匀、具有双自由基特性的SAMs，解决了传统SAMs在导电性、稳定性和大面积加工中的矛盾。在单结、模组、叠层器件中均展现出卓越性能，推动钙钛矿光伏向产业化迈进。
