.png?imageView2/2/w/1280)

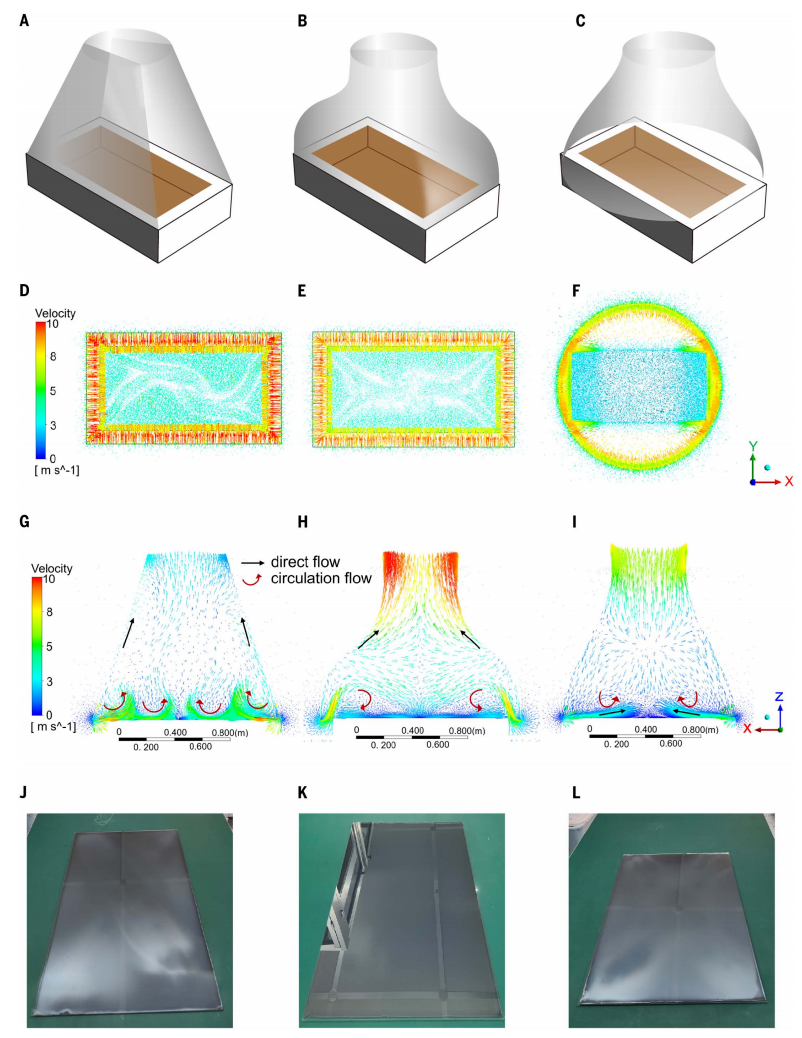

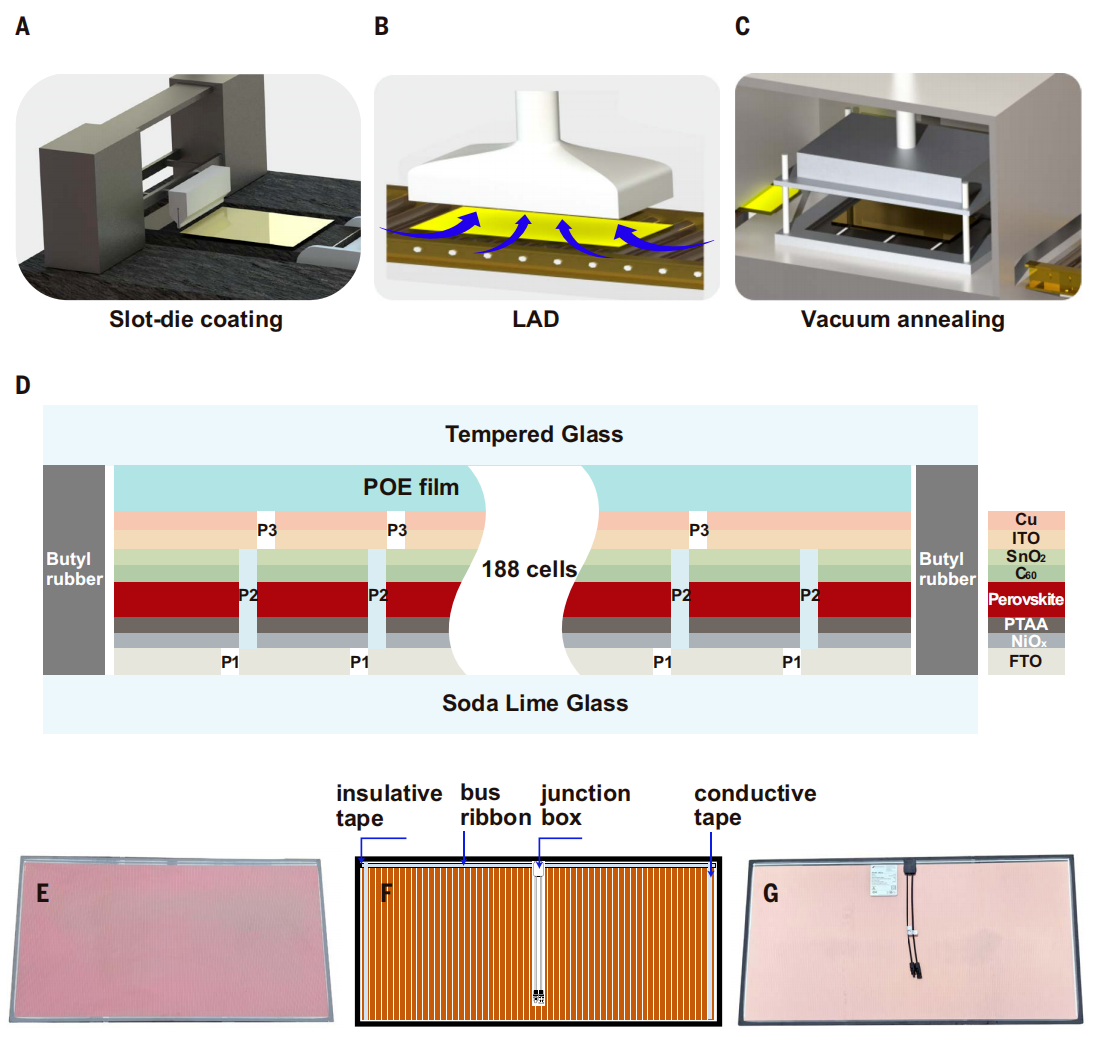

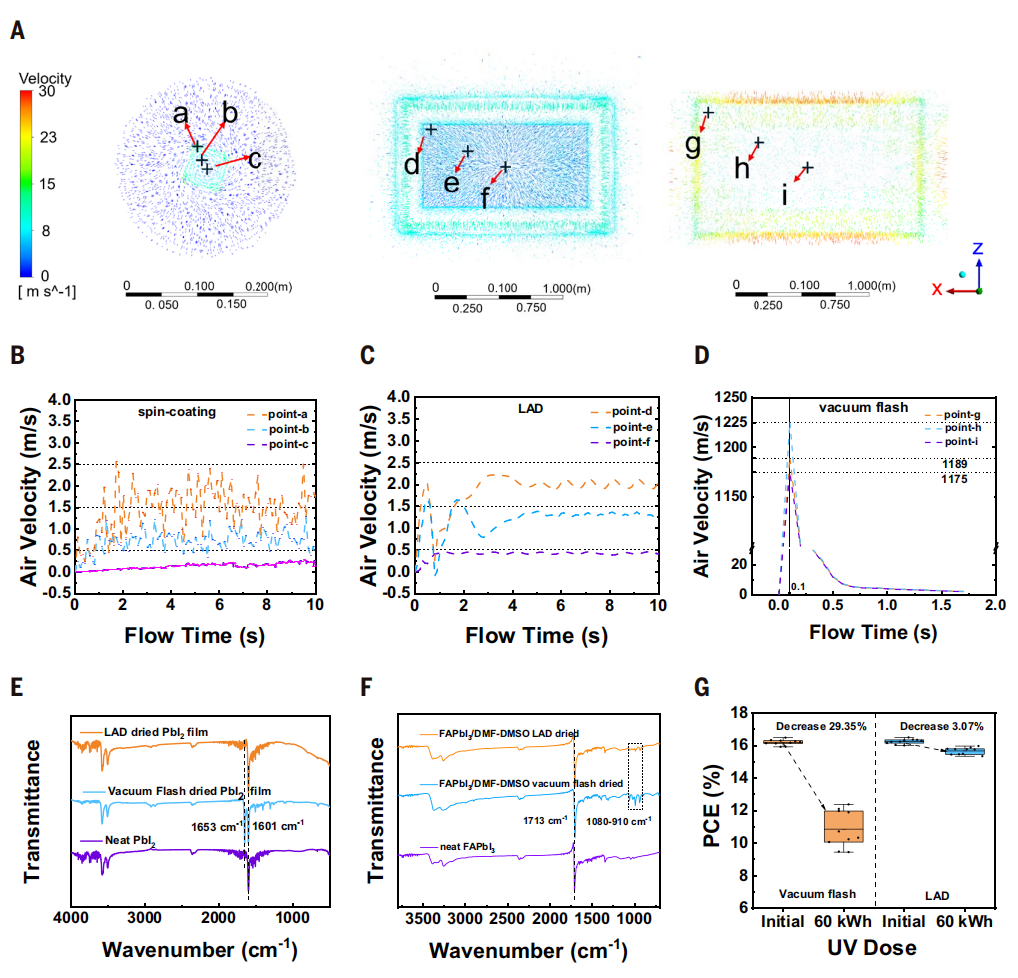

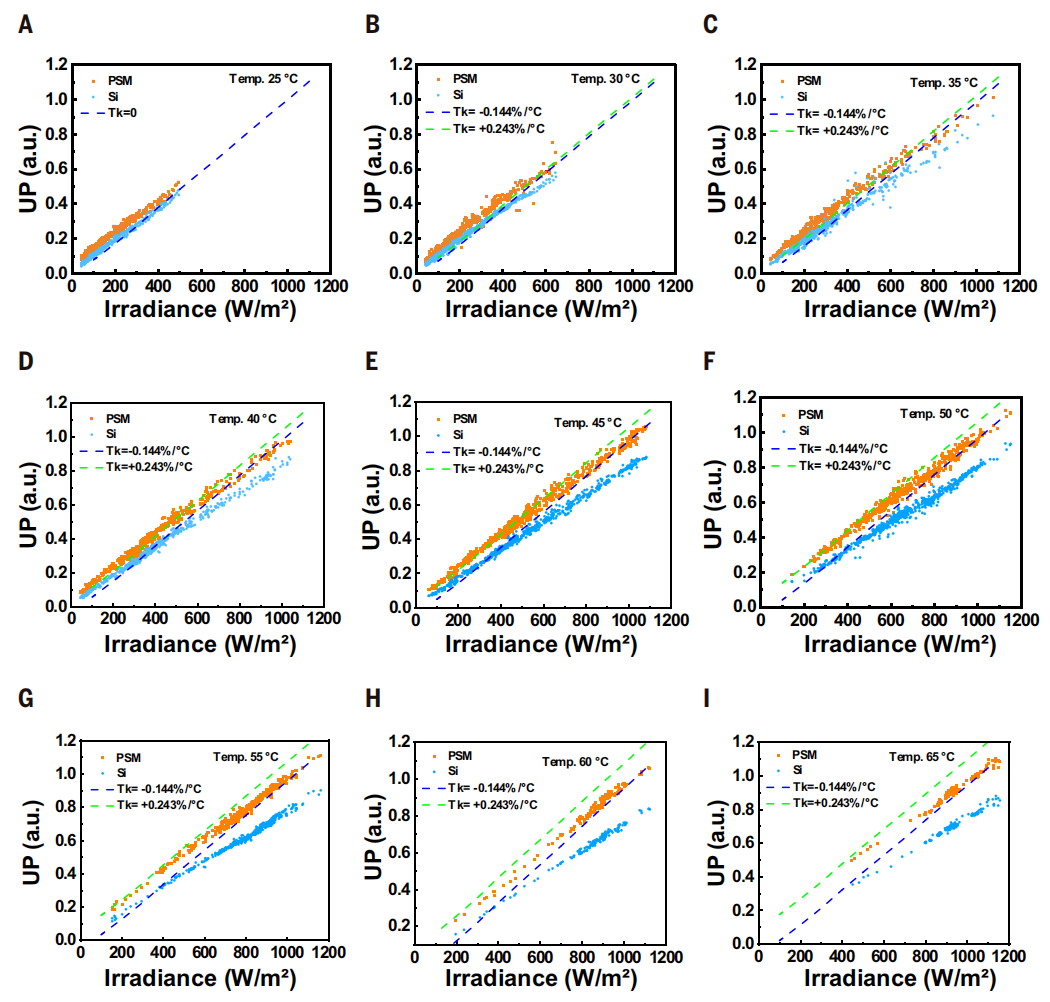

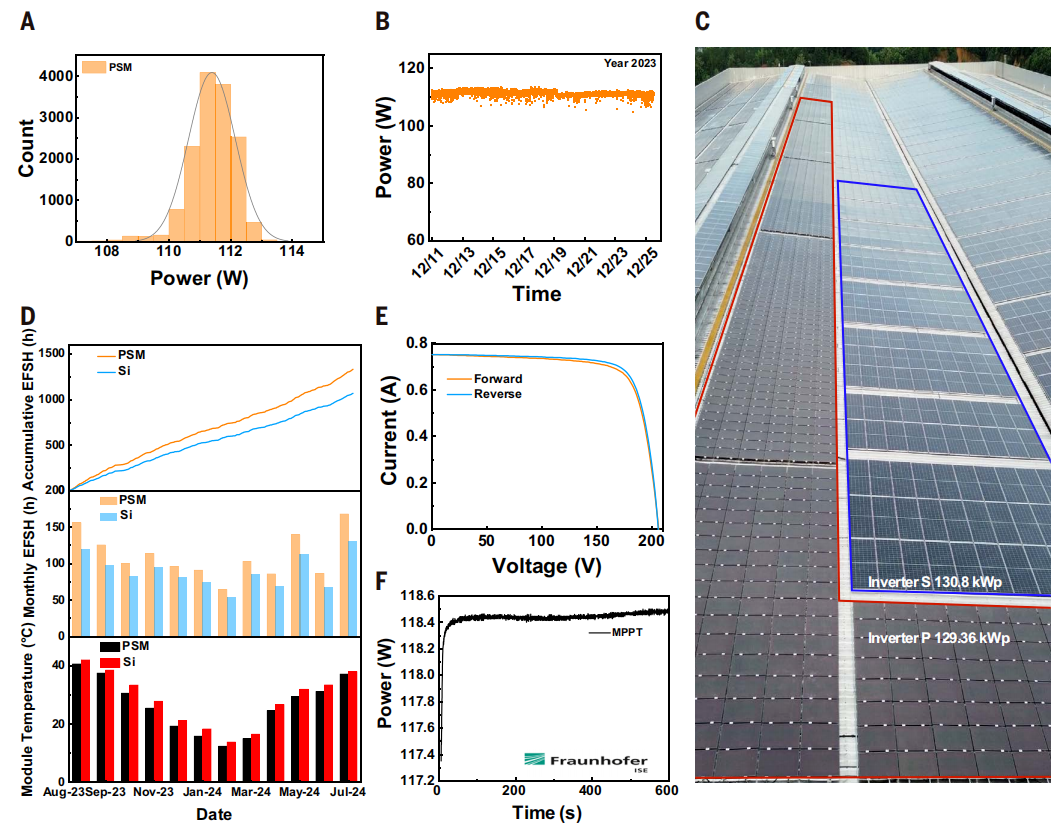

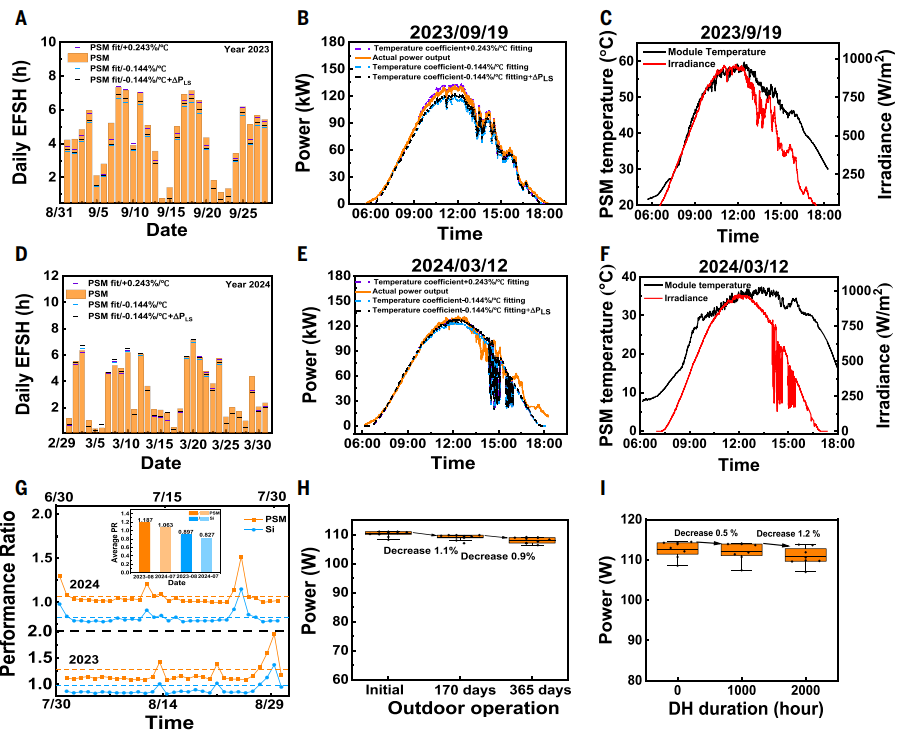

将实验室规模的钙钛矿太阳能电池转化为大规模生产需要钙钛矿薄膜的均匀结晶。鉴于此，2025年5月22日纤纳光电颜步一&杨旸&姚冀众于Science刊发钙钛矿三维层流辅助结晶用于平方米大小太阳能模块的研究成果，设计了一种辅助结晶过程的方法，即使用定制的3D打印结构在平方米大小的钙钛矿薄膜上产生明确的三维(3D)层流气流。最终生产的钙钛矿太阳能组件面积为0.7906平方米，经认证的能量转换效率为15.0%，并符合三套太阳能电池标准。对一个0.5 MW峰值功率的钙钛矿太阳能发电场进行了为期一年的运行研究，结果表明，与同一设施内的硅基组件相比，该发电场每千瓦装机容量的能量产量高出29%，这主要得益于其温度依赖性的运行特性。
索比光伏网 https://news.solarbe.com/202505/23/389512.html
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
东芝能源系统公司主导该项目，长州工业株式会社、电通信大学和金泽大学共同实施。该试验涉及将叠层的钙钛矿太阳能电池与铅稳定技术集成到户外测试模块中。该活动计划于2025年8月8日至2026年12月举行。
富勒烯基电子传输层常用于锡基钙钛矿太阳能电池以实现高功率转换效率，但其存在成本高、合成复杂、电子迁移率低以及与钙钛矿相互作用有限等问题。该研究展示了非富勒烯ETL在锡基钙钛矿光伏中的潜力。研究亮点：高效率与大尺寸兼备：采用非富勒烯ETL材料P3，实现了小面积16.06%和大面积14.67%的高效率，且均通过第三方认证，为锡基钙钛矿太阳能电池的大面积化提供了可行路径。
我们揭示了掺杂机制，并证明此类掺杂剂可将钙钛矿/OSC异质结处的空穴提取效率提升45%。使用金属茂盐掺杂剂的钙钛矿/OSC光活性层，相比使用传统LiTFSI基掺杂剂的薄膜，对湿气诱导降解的耐受性显著增强。显著增强器件界面稳定性与空穴提取金属茂盐掺杂剂及其反应副产物中性二茂铁能有效钝化钙钛矿表面，诱导能带弯曲并形成表面杂化态，从而提升空穴提取效率。
可印刷的后电极是钙钛矿太阳能电池规模化应用的关键技术。碳电极在n-i-p结构中已广泛应用，但其在p-i-n结构中的应用因界面能量失配而受限。
兼具高光电效率与机械弹性的有机太阳能电池对于可穿戴设备至关重要。本文天津大学叶龙等人引入一种广泛适用的策略，使用弹性体SEEPS，其通过精细调节与受体的相容性来实现OSCs的增韧。SEEPS诱导显著的次级弛豫以耗散应变能，使断裂应变提高超过11倍。
AP中的硫代羧酸盐基团可强螯合欠配位Pb，钝化缺陷并抑制铅泄露；其含氮部分与I形成氢键，抑制碘空位形成。本工作证明了AP作为高效界面调控剂的有效性，并为稳定高效全无机PSCs的多功能分子工程提供了新思路。高效缺陷抑制与能级优化：AP处理显著提升薄膜结晶质量、降低陷阱态密度，并优化钙钛矿/空穴传输层能级对齐，实现高达22.16%的转换效率与1.29V的高开路电压。
近年来，随着自组装分子的应用，倒置钙钛矿太阳能电池的效率迅速提升，但SAM分子易脱附的问题严重制约了器件稳定性。本研究华东师范大学李晓东和方俊锋等人引入功能化的氧化铟锡纳米颗粒，以促进并增强SAM在基底上的自组装。与ITO基底上传统物理吸附、易脱附的OH不同，INPs上的OH基团键合稳定，能耐受溶剂冲洗和长期老化，从而抑制器件老化过程中SAM的脱附。
2025年12月1-3日，第八届国际异质结大会和首届国际钙钛矿-硅叠层大会在韩国大田隆重举行。面向27%效率的下一代异质结技术布局在上述已验证且行之有效的提效技术基础上，彭振维进一步介绍了迈为对下一代异质结电池的探索与发现。异质结成本与可持续性优势凸显除了效率领先，异质结技术的低成本潜力正加速释放。随着银浆价格持续上涨，异质结电池低银耗的优势日益突出，成本竞争力进一步增强。
近日，中国科学院上海高等研究院光源科学中心研究人员成功将邻苯二甲酸氢钾作为多功能添加剂引入SnO2电子传输层，以同步改变ETL性质和SnO2/钙钛矿埋底界面。此外，KHP在ETL中均匀分布，并在热退火过程中逐渐扩散至埋底界面和钙钛矿层，进一步与未配位的Pb离子配位，降低钙钛矿的表面及体相缺陷密度，缓解薄膜内部应力。
无机钙钛矿太阳能电池实现了超过21%的创纪录效率。团队成功解决了长期存在的难题，发明了一种在完全无机钙钛矿太阳能电池上制造耐用保护层的方法。解决退化问题限制钙钛矿太阳能电池采用的主要障碍是快速降解，暴露于湿度、温度或压力等波动的大气条件下，会导致钙钛矿材料在效率和材料性能上迅速下降。
尽管单结钙钛矿太阳能电池的光电转换效率已突破27%，其商业化进程仍受限于长期运行稳定性的瓶颈。然而，即便在隔绝水与氧等外界应力的条件下，钙钛矿太阳能电池的寿命仍显著短于硅基器件。研究组设计并开发了一系列含乙二醇醚侧链的离子液体，以协同提升钙钛矿太阳能电池的效率与稳定性。该离子液体优先富集于钙钛矿底部，可显著抑制碘化铅的聚集及空隙的形成。
