光伏电站运行周期大概在25年左右，在这段时间内，光伏电站都需要运行维护，运维效果直接影响光伏电站的投资回报。
国内光伏市场经过多年的发展，积累了巨额存量电站。相较大型电站的设备完备、商业模式成熟，分布式特别是户用电站的运维，由于其分散性、小容量、管理困难等特点，让运维企业热情大减。而其体量巨大，俨然让电站运维成为行业的下一个风口。
本期分享，小固从光伏运维期间出现的问题、光伏电站运维的设施和技术、巡检的记录表等方面展开分享，帮助大家掌握光伏电站运维方法。
01
光伏运维期间出现的问题
组件
断栅、隐裂、破片、碎片、虚焊、烧结网纹、黑芯、黑边、混档、低效率片、边缘过刻、PID、衰减、热斑衰减等。
逆变器
没有市电、继电器检测异常、面板对地绝缘阻抗过低、输出端电流传感器故障、电网电压超限、残余电流检测装置故障、残余电流故障、过温保护、电网频率超限、面板电压过高。
电站设计类
防风等级不足、支架高度不足、阴影遮挡、方阵之间遮挡等。
电站施工问题
支架结构悬空、支架安装垫片影响组件边框接地、支架锈蚀、镀锌层脱落、接地网预埋深度不够、冲刷导致基础裸露、无运维通道。
汇流箱
布线不合理、螺丝固定不牢靠、过热提示虚接等。
图10 布线不合理
02
光伏电站运维的设施和技术
组件
运维工具
螺丝刀、扳手、钢丝钳、尖嘴钳、斜嘴钳、压线钳、剥线钳、网线钳、内六角扳手、工具包、万用表、电流钳、卷尺等。
组件检测工具

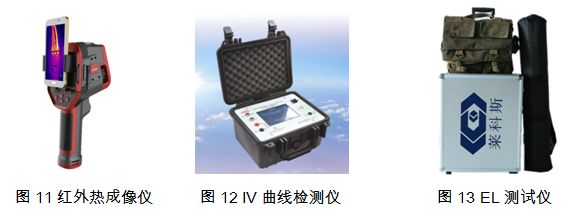

红外热成像仪、IV曲线测试仪、EL测试仪、智能化清洗设备等。

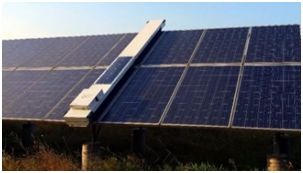

图14智能化清洗设备
组件定期检查和维修项目
检查维修项目：组件边框、电池片、玻璃、组件表面、接线盒、背板、铭牌、导线、光伏组件上的带电警告标识、边框和支撑结构、其他缺陷等。
若发现下列问题，需及时更换组件：
光伏组件中存在与组件边缘或任何电路之间形成通道的气泡;
光伏组件存在玻璃破碎、明显的颜色变化;
光伏组件接线盒变形、扭曲、开裂，接线端子无法良好连接。
阵列定期检查和维修
检查维修项目：光伏方阵整体、受力构件、连接构件和连接螺栓、金属材料的防腐层、预制基座、阵列支架、等电位连接线、接地可靠性，其它缺陷等。
光伏支架
保证所有螺栓、焊缝和支架牢固连接。
查看支架表面的防腐涂层，及时补刷开裂和脱落的支架。

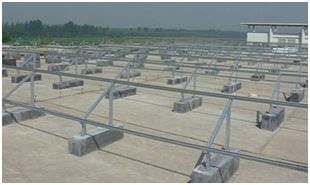

图15光伏支架检查和维护
光伏逆变器
逆变器检测项目：
电压，电流，功率，发电量的精确度，异常保护是否在标准范围之内、转化效率，输出电流的电能质量：PF值，总谐波，有功无功调节等。
逆变器检测设备

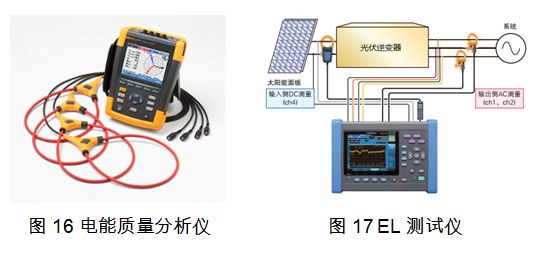

电能质量分析仪、EL测试仪等。
逆变器运行维护项目
逆变器结构和电气连接应保持完整，不应存在锈蚀、积灰等现象，散热环境应良好，逆变器运行时不应有较大振动和异常噪声;
逆变器上的警示标识应完整无破损;
逆变器中模块、电抗器、变压器的散热器风扇根据温度自行启动和停止的功能应正常，散热风扇运行时不应有较大振动及异常噪音，如有异常情况应断电检查;
定期将交流输出侧(网侧)断路器断开一次，逆变器应立即停止向电网馈电;
逆变器中直流母线电容温度过高或超过使用年限，应及时更换。
交流汇流箱和配电柜
交流汇流箱和配电柜运维工具
十字螺丝、力矩扳手、万用表、手套、摇表、斜口钳等。
检测维修项目
配电柜的结构和机柜本身的制造质量、二次线及电气元件安装、主电路连接。
测试项目
绝缘电阻、通信功能、显示功能、绝缘强度测量、配电柜热特性。
交流汇流箱和配电柜维护时的注意事项
配电柜标明被控设备编号、名称或操作位置的标识器件应完整，编号应清晰、工整;
手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象;动触头与静触头的中心线应一致，且触头接触紧密;
配电柜中开关，主触点不应有烧溶痕迹，灭弧罩不应烧黑和损坏，紧固各接线螺丝，清洁柜内灰尘;
检验柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ;二次回路必须大于1MΩ;
配电柜标明被控设备编号、名称或操作位置的标识器件应完整，编号应清晰、工整;
手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象;动触头与静触头的中心线应一致，且触头接触紧密;
配电柜中开关，主触点不应有烧溶痕迹，灭弧罩不应烧黑和损坏，紧固各接线螺丝，清洁柜内灰尘;
检验柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ;二次回路必须大于1MΩ。
变压器
检测维修项目：光伏电站主回路升压变压器。
测试项目：转换效率测试、其他实验。
03
光伏电站巡检记录表
在光伏电站运维的过程中，要做相关的记录，小固分享光伏电站运维记录表供大家参考。

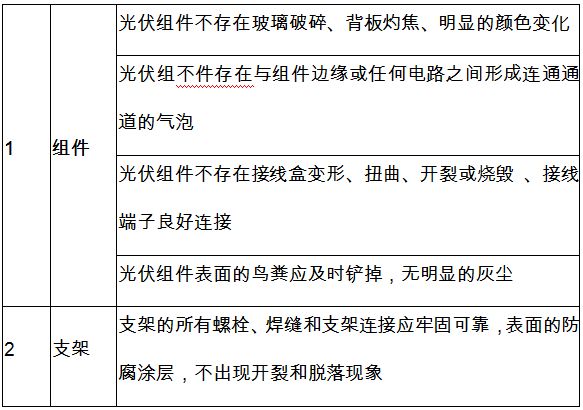

组件和支架运维记录表

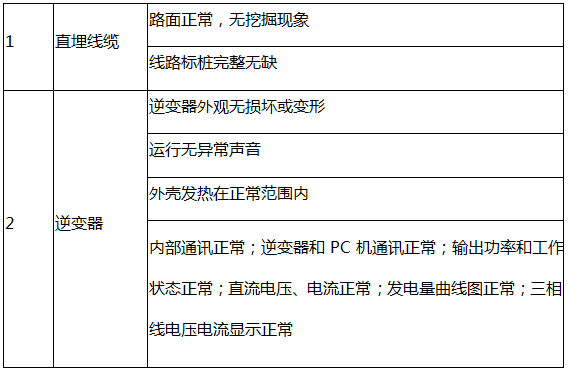

逆变器、线缆运维记录表

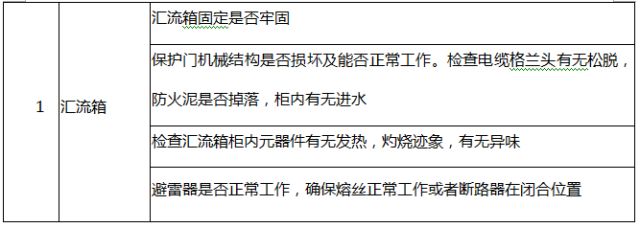

汇流箱运维记录表

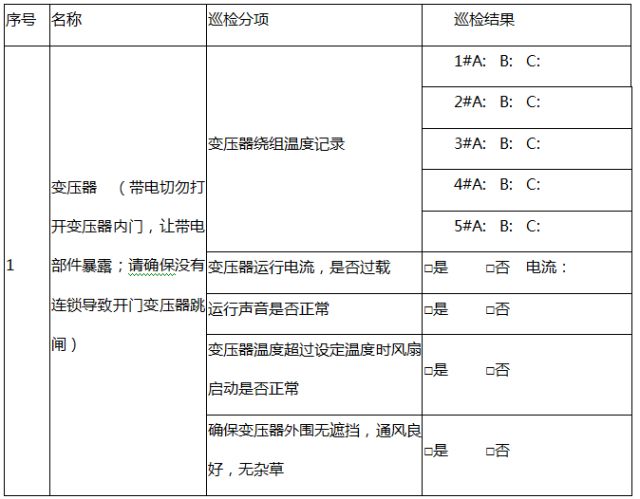

变压器运维记录表
04
光伏运维监控软件

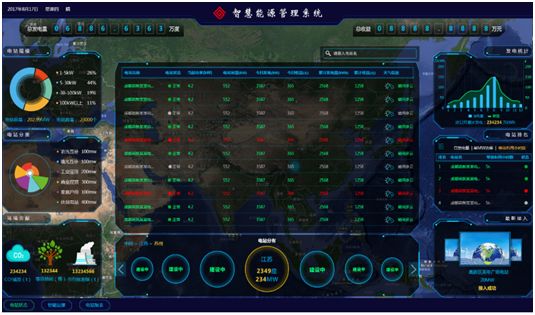

小固上文讲述的内容主要是针对去项目现场进行的运维，其实目前很多逆变器厂家或者运维的厂家都具有自己的智能运维平台，通过这些智能化的运维平台可以基本满足光伏电站运维的需求。在这些平台上，有可视的大屏监控、创新化的智能互动，可实现高效的运维管理、顶级的安全保障。下图为固德威监控运维大屏：
06
总结
在后光伏时代来临之际，电站的运营运维、托管的业务将成为光伏电站的主旋律。
光伏运维人员、业主需要通过科学的监控和巡检制度，及时发现潜在问题，同时合理利用运维技术手段，提高设备的运行效率，降低故障率。通过对检测数据和运维记录的有效分析，真实、客观、公正的评估电站的运行效率，并做出有效的收益评估和预测;保证光伏电站的收益回报。
