真实的“双面组件”是什么样?

来源:太阳能发电网发布时间:2018-05-29 17:14:06

通俗地讲,两面受光均可发电的晶体硅太阳电池就是双面晶体硅太阳能电池,俗称双面电池。而采用不同于常规组件制备技术将双面电池封装而成的组件,则称为双面组件

双面电池可采用N型和P型晶体硅材料制成,包括N型PERT电池、HJT电池、IBC电池,以及P型PERC双面电池等。

图一:几种典型的双面电池(PERT、HJT、IBC)示意图及结构

图二:P型单晶PERC双面电池正面(左)背面(右)图

制造工艺对比

常见的晶硅电池(以P型单晶单面电池为例)的工艺主要包括六步:制绒与清洗、POCl3扩散、去磷硅玻璃(PSG)与边绝隔离、正面钝化减反射膜、丝网印刷和测试分选。

单面PERC电池的工艺,仅在常规单晶电池工艺的基础上增加了背面叠层钝化膜(一般为Al2O3/SiNx)和背面激光开空两道工艺。如果将单面PERC电池的背面全铝背场改为背铝栅线印刷,就成了双面PERC电池。

从外观上看,这两种PERC电池的正面并无差异,只是双面PERC电池的背面为不同厚度膜覆盖,铝背场局域接触,从而也能受光发电。

而N型双面电池的工艺相对复杂一些,需要在制绒和清洗后进行多增加一次掺杂过程(BBr3扩散)。

图三:传统单面普通电池、双面PERC电池、N型双面电池工艺制作流程

市场竞争力比较

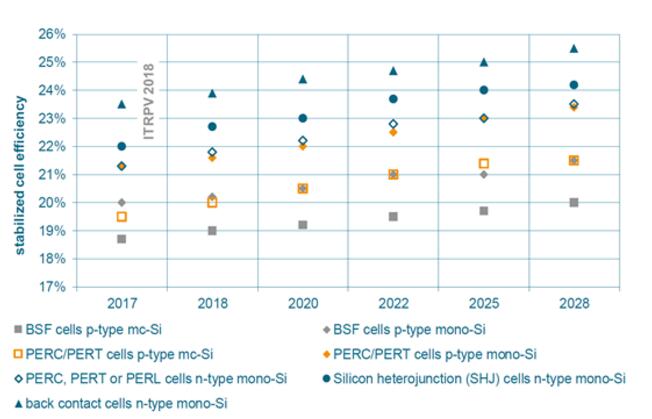

根据最新的国际光伏技术路线图(ITRPV-2018)中电池转换效率显示,目前常规单晶电池的量产转换效率在20.2%左右,而单晶PERC电池量产转换效率在21.5%左右。

两者相比,后者转换效率具有明显的竞争力,因此在近年来得到了大力发展。
