系统最复杂的智能器件，当系统和逆变器出现故障时，通常会通过逆变器的界面来直观的显现。通常比较常见的故障有下列几个： 1、无市电
2、继电器检测故障
3、绝缘故障
4、GFCI故障，漏电流故障
5、漏保跳闸
6、电网电压过高
7、监控无数据
为了方便用户判断，并及时作出应对措施，下面我们将对该常见故障进行详细阐述。

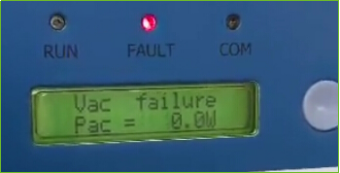

一、无市电
三相机显示： 无市电， utility loss
常见客户描述：机器已经启动，不并网发电
排查步骤：
单相机，检查Vac，frequency值是否为0，检查交流线路开关是否合上，拔下与逆变器连接AC端子测量导线上AC端子内是否有电压。
三相机，打开“逆变器状态”页面，查看交流侧是否有值，检查交流线路开关是否合上，拔下与逆变器连接AC端子测量导线上AC端子内是否有电压。
二、继电器检测故障
三相机显示：relay-check fail， relay device fault，继电器自检失效，继电器硬件故障
常见客户描述：机器反复重连，持续报继电器故障，不并网
三、绝缘故障
三相机显示：绝缘故障，Isolation fault
常见客户描述：报绝缘故障，Isolation fault， 不发电
排查步骤
该问题可能与直流侧线路绝缘性、接地或逆变器本身相关，若有两组组串接入，拔出组串接头，每次只保留一路，排查是哪一组问题，若有组串没有接入逆变器回复正常，接入就会报故障， 则需要排查该串线路及组件是否有破损、进水情况。
可以用一台附近正常工作的机器或新机进行替换试验，如正常则说明是逆变器本身问题，如果还是有问题，则说明是线路问题，需要排查直流侧。

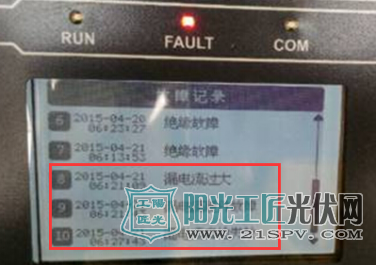

四、GFCI 故障， 漏电流故障
单相机显示：GFCI failure
三相机显示：漏电流过大，漏电硬件故障;GFCI fault， GFCI device fault
排查步骤
该问题可能与线路绝缘性、光伏系统本身漏电流相关。
单相机，三相机。请客户观察该故障是否能恢复，如能恢复，请先简单检查下交、直流线路，是否浸泡水中，破损，配电箱是否进水;
如有客户有条件，可请客户用摇表测交流线路对地阻抗，检查是否有绝缘问题。如有备机或者附近有同型号机器，可请客户用其他机器进行替换对比，如不出现该故障，则可能是原机器故障，可联系相关售后，进行机器调换。

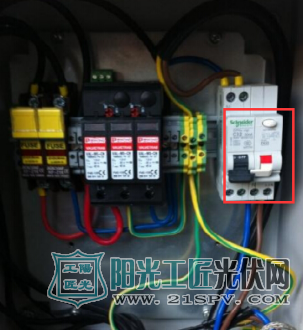

五、漏保跳闸
常见客户描述：反复触发跳闸
排查步骤
家用漏电流开关触发值为30mA，而光伏组件对地的分布电容等因素，光伏系统漏电流可能大于30mA。
1，请客户帮忙检查下漏保触发值△In数值，如果为30mA，则可建议客户选用更大触发值例如100mA的漏保
2，或者可以建议客户将光伏系统接入点选在漏电保护开关电网侧，即跳过漏保

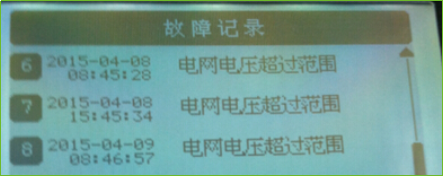

六、电网电压过高
三相机显示：电网电压超过范围
常见客户描述：光照较好时，机器经常跳脱;中午发电量高时，反复跳脱
排查步骤
1、检查逆变器安规设置，可选择更宽电压范围的安规，例如default安规
2、观察单相机Vac、三相机‘逆变器状态’页面，查看机器并网前后逆变器AC电压，如果并网前本身电压较高，则可联系当地供电局适当降低电压。
3、如果电网电压不太高，而当逆变器工作时，随着功率增大逆变器处AC电压迅速升高，以致超过范围，则与线路中的电阻相关。

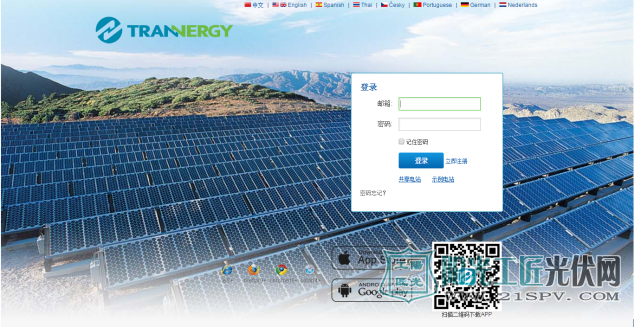

七、监控无数据
排查步骤
WiFi监控
可连接逆变器WiFi，用浏览器打开10.10.100.254页面，进入WiFi模块设置页面，检查‘系统信息’栏目中‘所连接的逆变器’是否有逆变器信息，若无，则说明逆变器与模块通讯不正常，请重新插拔内置WiFi模块或者检查外置WiFi RS485连接，其次，检查‘远程服务器A’ 是否 ‘可连接’，若‘不可连接’则说明模块未成功连接网络，需要重新连接网络，所选择的网络信号强度应该>30%。
如搜索不到逆变器WiFi AP，请检查内置WiFi模块是否未接触好，或者外置WiFi未供电。
GPRS监控
用配相同服务商sim卡的手机测试下现场上网信号
检查内置GPRS模块是否未接触好，或者外置GPRS未供电
登陆监控平台，检查GPRS模块是否需要充值
2、继电器检测故障
3、绝缘故障
4、GFCI故障，漏电流故障
5、漏保跳闸
6、电网电压过高
7、监控无数据
为了方便用户判断，并及时作出应对措施，下面我们将对该常见故障进行详细阐述。
一、无市电
三相机显示： 无市电， utility loss
常见客户描述：机器已经启动，不并网发电
排查步骤：
单相机，检查Vac，frequency值是否为0，检查交流线路开关是否合上，拔下与逆变器连接AC端子测量导线上AC端子内是否有电压。
三相机，打开“逆变器状态”页面，查看交流侧是否有值，检查交流线路开关是否合上，拔下与逆变器连接AC端子测量导线上AC端子内是否有电压。
二、继电器检测故障
三相机显示：relay-check fail， relay device fault，继电器自检失效，继电器硬件故障
常见客户描述：机器反复重连，持续报继电器故障，不并网
三、绝缘故障
三相机显示：绝缘故障，Isolation fault
常见客户描述：报绝缘故障，Isolation fault， 不发电
排查步骤
该问题可能与直流侧线路绝缘性、接地或逆变器本身相关，若有两组组串接入，拔出组串接头，每次只保留一路，排查是哪一组问题，若有组串没有接入逆变器回复正常，接入就会报故障， 则需要排查该串线路及组件是否有破损、进水情况。
可以用一台附近正常工作的机器或新机进行替换试验，如正常则说明是逆变器本身问题，如果还是有问题，则说明是线路问题，需要排查直流侧。
四、GFCI 故障， 漏电流故障
单相机显示：GFCI failure
三相机显示：漏电流过大，漏电硬件故障;GFCI fault， GFCI device fault
排查步骤
该问题可能与线路绝缘性、光伏系统本身漏电流相关。
单相机，三相机。请客户观察该故障是否能恢复，如能恢复，请先简单检查下交、直流线路，是否浸泡水中，破损，配电箱是否进水;
如有客户有条件，可请客户用摇表测交流线路对地阻抗，检查是否有绝缘问题。如有备机或者附近有同型号机器，可请客户用其他机器进行替换对比，如不出现该故障，则可能是原机器故障，可联系相关售后，进行机器调换。
五、漏保跳闸
常见客户描述：反复触发跳闸
排查步骤
家用漏电流开关触发值为30mA，而光伏组件对地的分布电容等因素，光伏系统漏电流可能大于30mA。
1，请客户帮忙检查下漏保触发值△In数值，如果为30mA，则可建议客户选用更大触发值例如100mA的漏保
2，或者可以建议客户将光伏系统接入点选在漏电保护开关电网侧，即跳过漏保
六、电网电压过高
三相机显示：电网电压超过范围
常见客户描述：光照较好时，机器经常跳脱;中午发电量高时，反复跳脱
排查步骤
1、检查逆变器安规设置，可选择更宽电压范围的安规，例如default安规
2、观察单相机Vac、三相机‘逆变器状态’页面，查看机器并网前后逆变器AC电压，如果并网前本身电压较高，则可联系当地供电局适当降低电压。
3、如果电网电压不太高，而当逆变器工作时，随着功率增大逆变器处AC电压迅速升高，以致超过范围，则与线路中的电阻相关。
七、监控无数据
排查步骤
WiFi监控
可连接逆变器WiFi，用浏览器打开10.10.100.254页面，进入WiFi模块设置页面，检查‘系统信息’栏目中‘所连接的逆变器’是否有逆变器信息，若无，则说明逆变器与模块通讯不正常，请重新插拔内置WiFi模块或者检查外置WiFi RS485连接，其次，检查‘远程服务器A’ 是否 ‘可连接’，若‘不可连接’则说明模块未成功连接网络，需要重新连接网络，所选择的网络信号强度应该>30%。
如搜索不到逆变器WiFi AP，请检查内置WiFi模块是否未接触好，或者外置WiFi未供电。
GPRS监控
用配相同服务商sim卡的手机测试下现场上网信号
检查内置GPRS模块是否未接触好，或者外置GPRS未供电
登陆监控平台，检查GPRS模块是否需要充值
