一、多晶 vs 单晶—多晶的优势
LID衰减
LID(Light Induced Degradation)：即光致功率衰减，一般组件运行初始阶段LID较高，之后随电池片硼氧复合体的逐年平稳下降，但理论数据和电站历史实测数据都证实多晶无论是第一年的初始光衰，第1~5年的光率，还是以后的稳定光率都要明显低于单晶。所以单多晶提供的功率衰减质保和实测数据都是多晶更具优势。
行业功率衰减线性质保：多晶功率衰减质保就较单晶低0.5%，同样功率组件，多晶寿命周期内保障的发电量就高于单晶。
LID衰减实测：单晶初始LID光率较多晶高1.0%，光衰后单晶组件功率与标称功率差距显著大于多晶，导致单晶出厂后经光衰导致的发电量损失高于多晶，由此带来的发电收益损失高于多晶。
初始LID越高，则稳定后组件功率与标称功率差距越大，则组件发电损失越多，发电收益损失越大。
从图1和图2显示， 同样辐照量下，无论电池端，还是组件端，单晶较多晶衰减均高1.00%，即单晶比多晶光衰率更高。
稳定衰减：单多晶初始光衰的差异是由于硅片性质决定的，而之后的稳定衰减主要根据组件封装材料、工艺决定组件老化速度，所以和是单晶还是多晶的硅片关系不大，稳定衰减方面，单多晶一线品牌都提供线性质保0.7%。
CTM封装损失
CTM(Cell-to-Module)：即从电池到组件的功率封装损失，电池片在封装成为组件的过程中，封装前后发电功率会变化，通常称为CTM。
CTM实测：单晶较多晶高2.0%以上，同样效率电池封装成组件，单晶功率低于多晶。
单晶封装损失：2-5%
多晶封装损失：-1~1%
图3显示，单晶CTM均在2.0%以上，甚至高达5%，而多晶则在0.5%以内，甚至封装后功率有提升。

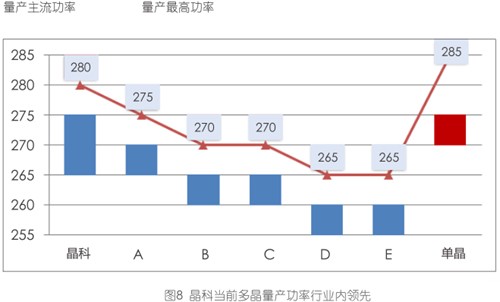

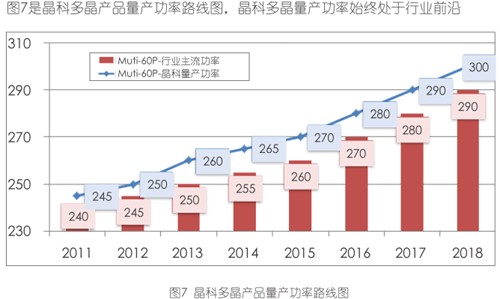

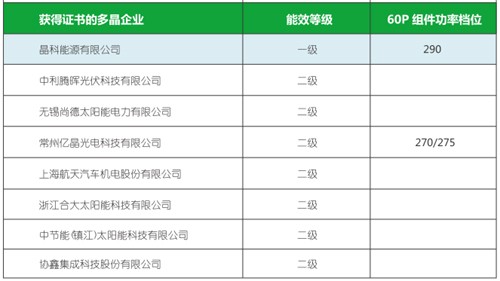

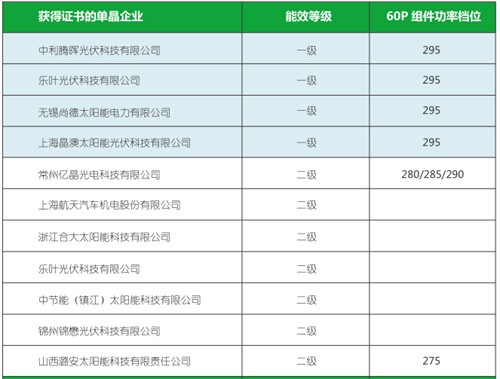

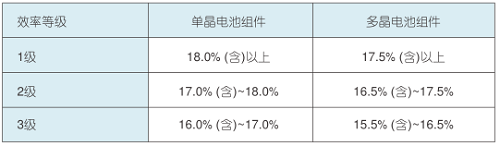

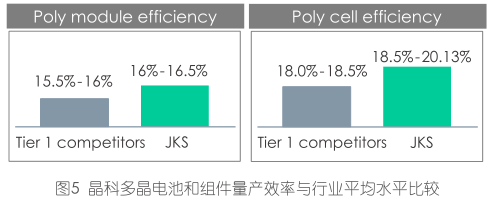

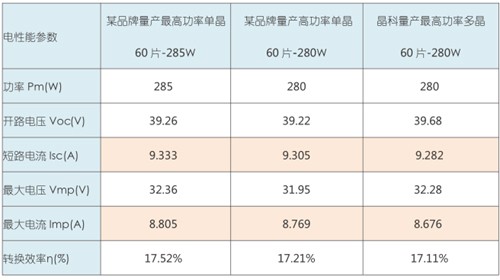

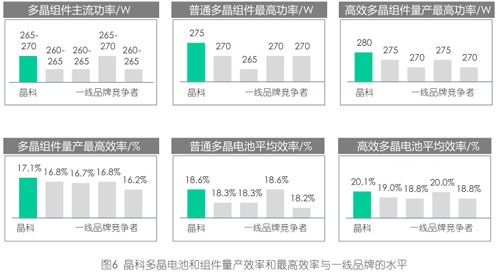

这就是为什么单多晶最终组件效率的差异要小于电池片效率差异，在主流量产的功率输出上单多晶相差不多，以晶科和某品牌为例，其60片多晶的量产主流功率档265-275W，而某品牌单晶同样在270-275W。
CTM差异原因：从电池到组件，由于电池与组件发电面积与光学反射原理差异，单晶光学利用率的降低及有效发电面积的减少，均较多晶更高，导致单晶CTM高于多晶。
1）电池与组件反射率的巨大差异：单晶硅片反射率约10%，电池片反射率约2%；多晶硅片反射率约20%，电池片反射率约6%。就电池片而言反射率多晶不如单晶，这是常规多晶效率低于单晶的主要原因；但当电池封装成为组件以后，组件的反射基本发生在玻璃表面，玻璃反射率约4%，这样单晶电池片原本在反射率上的优势就被牺牲掉了。这也是为什么多晶的封装损失可能甚至出现负值，是因为多晶电池被封装以后，电池表面反射率大幅下降，电池实际接受到的光线获得了增益，所以效率可能不降反升。
图4 单多晶电池到组件—外量子效率EQE及反射率Ref-变化
2）外量子效率EQE：多晶，短波区域(380-560nm区域)，组件较电池更高，即该波段区域，组件对光子的利用率更高；而单晶，整个波段，组件较电池均有显著降低，即整个波段组件对光子的利用率均小于电池。
此外，多晶，长波区域(900-1200nm），组件较电池更低，即该波段区域，组件反射的光少于电池；而单晶，在该长波区域，组件与电池反射率相当，组件反射的光与电池相当。
责任编辑：solar_robot
