在面积为1cm2以上的单元上，以高再现性实现了约16%的转换效率。
日本物质材料研究机构(NIMS)11月2日宣布，在钙钛矿太阳能电池的开发上，在单元(发电元件)面积达1cm2以上，转换效率提高至约16%同时，还通过了作为实用化基准的可靠性测试。

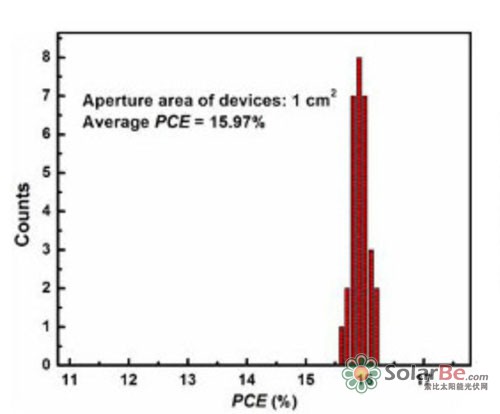

制作的钙钛矿太阳能电池的转换效率分布，PCE为转换效率(出处：日本物质材料研究机构)
这是通过将电子和空穴(电洞)提取层采用的材料由有机物变更为无机物等方法实现的，是NIMS光伏发电材料部门部门长韩礼元等的研发小组的成果。已于10月30日在《科学》杂志在线版公开。
在钙钛矿太阳能电池的开发上，报告了具有高转换效率的研究成果大多单元面积小(约0.1cm2)、可靠性也比较低。因此，要想实现实用化，扩大单元面积和提高可靠性成为当务之急。
研究小组称，为了解决这些问题，将电子提取层和空穴提取层采用的有机材料变更为无机材料。利用无机材料制作的电子和空穴提取层的电阻较高，因此需要将层的厚度减薄至几nm(纳米)。但这样的薄层若面积扩大，称为针孔的缺陷会增多，因而转换效率会降低。于是，在空穴提取层和电子提取层分别添加了高浓度锂离子和铌离子，使导电性提高至10倍以上。这样，即使是大面积，也可以使用针孔较少的10～20nm的厚层了。
结果是在面积为1cm2以上的单元上，以高再现性实现了约16%的转换效率。并且，由于电子提取层和空穴提取层均采用无机材料，即使以实用化基准的光强(1sun)太阳光连续照射1000小时，转换效率的降低也可控制在10%以下，显示出了优异的可靠性。
