索比光伏网讯:宫城县栗原市细仓矿山附近的丘陵地带，有一座输出功率8.786MW的“入釜光伏电站”（图1），已于2015年1月开始了商业运营。
发电运营商为三菱UFJ租赁与三菱材料对半出资设立的SPC（特殊目的公司）LM SunPower（东京都千代田区）。
EPC（设计、采购及施工）服务是由千代田化工建设负责的。O&M（运营及维护）也由千代田化工负责。按照千代田化工的建议，太阳能电池板采用Solar Frontier的CIS化合物型产品，光伏逆变器（PCS）由东芝三菱电机产业系统（TMEIC）制造。

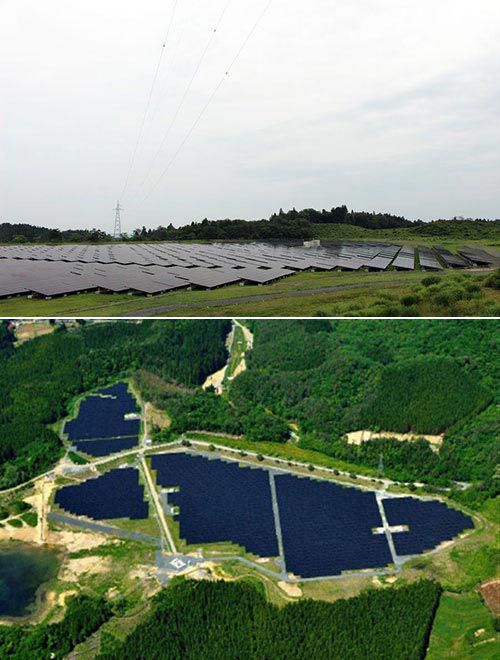

图1：输出功率为8.786MW的“入釜光伏电站”（上图由日经BP社拍摄，下图由LM SunPower拍摄）
在矿山堆积场上建设的百万光伏电站
入釜光伏电站建在矿山的堆积场上。堆积场归细仓金属矿业所有。
细仓金属矿业开采的细仓矿山位于宫城县西北部的栗驹山附近，出产铅、锌及硫化铁等。鼎盛时期扩大到了仅次于岐阜县神冈矿山的规模。是日本具有代表性的铅锌矿山。
1987年细仓矿山关闭，细仓金属矿业现在从事着从汽车的废电池中回收铅的业务等。细仓矿山排出的矿井水处理、水力发电及自来水等采矿附属业务仍在持续（图2～3）。
图2：细仓金属矿业的总部和细仓矿山。据称鼎盛时期有3000名工人。矿山内的全貌（上），从正门可以看到事务所（左下），雪景和日出（右下）（摄影：细仓金属矿业）
图3：铁道仍残存。2007年废弃的原Kurihara田园铁道细仓Mine Park站。站房和机车还在（上）。周围除了铁轨（下）外，还留有大片的宿舍建筑和拆除后的空地等，使人联想到往日的情形（摄影：日经BP社）
百万光伏电站占地是采矿时产生的碎石和泥水等的堆积场的一部分。矿山周边这样的堆积场有多处。
基于以上条件等，没有动堰堤和排水渠，设置了光伏发电系统。避开堰堤，跨排水沟设置将堰堤直接用作了道路（图5）。地面的凹凸由架台调节等，使之不会造成阵列的高低不平。
图5：堰堤直接作为道路使用。从前面左侧在太阳能电池板阵列之间向里延伸的是堤堰（摄影：日经BP社）
排水渠不能动，也不能承重。但要避开排水渠设置阵列，则可以铺设的太阳能电池板的数量会大幅减少。因此，通过在基础上下工夫，使在排水沟上方也得以设置了太阳能电池板（图6）。
图6：能跨排水沟的基础。用形似桥梁的基础，避开了对排水沟的影响（摄影：日经BP社）
没有排水沟的地方使用混凝土预制件基础，以一定的间隔设置安装架台，支撑太阳能电池板。
而在排水沟上方要设置太阳能电池板之处，则使用了形似桥墩与桥板一体化的桥梁形状混凝土基础跨过排水沟，在上面安装了架台。
由此，实现了既不对排水沟施加负荷，又能在排水沟上方设置太阳能电池板的目的。
原标题:跨排水沟设置电池板，细仓矿山堆积场上的百万光伏电站
