京瓷株式会社的全资子公司——京瓷晶体元件株式会社是一家晶体元件的专业制造商，此次，成功研发出主要用于电动汽车或智能仪表的AT切割型石英晶体振荡器，输出频率为32kHz，在世界上首次※1以80微安(µA)的低消耗电流实现了2520小尺寸。这与过去3225尺寸产品相比，安装面积减少了约40%。
| 名称 | AT切割型石英晶体振荡器 |
| 用途 | 电动汽车、智能仪表、其他一般电子设备 |
| 外形尺寸 | 2.5×2.0×0.7mm（长×宽×高） |
| 样品提供 | 2012年9月起 |
| 输出频率 | 32kHz |
| 消耗电流 | 80µA |
■研发背景
32kHz的晶体元件是一种作为时钟功能配置在许多电子设备中的电子部件，近年，其应用范围逐渐向汽车、智能仪表等领域扩大。
高精度的AT切割型石英晶体振荡器因在高强度、广温度范围下也可以稳定使用，所以一直被用于要求高可靠性的汽车电子产品。
过去产品的消耗电流一般为数毫安（1mA＝1,000µA），在汽车电子中，特别是最近需求不断高涨的用于EV/HEV汽车的产品，在要求小型化、高强度、高精度的同时，为节省电池功耗，对低消耗电流的需求也不断高涨。
■“KC2520(32kHz)”的主要特点
1.运用IC技术研发的输出频率为32kHz的AT切割型石英晶体振荡器，在世界上首次实现低消耗电流
通过与IC制造商的合作，在实现小型化的同时，作为32kHz的AT切割型石英晶体振荡器，在世界上首次实现了80µA的低消耗电流。这不仅扩大了此产品在EV/HEV汽车领域的应用，还有助于提高电子设备的性能。
2.采用了具有优异温度特性的AT切割型石英晶体
“KC2520M（32kHz）”采用了应用于手机或CPU的基准频率源的AT切割型石英晶体，与音叉型石英晶体振荡器相比，具有更优异的温度特性，可实现更高的频率精度。因此，即使在汽车电子、智能仪表等，要求在广温度范围下确保电子设备中的时钟功能准确性的领域，也可确保很高的精度。另外，通过将石英晶片和IC一体化，在抗冲击性方面也胜过音叉型。
3.实现小型化
京瓷晶体元件株式会社利用在手机、计算机的应用产品研发中积累的小型石英晶片加工技术、IC安装技术，成功实现了2520小尺寸，与过去的3225尺寸产品相比，安装面积减少约40%。
京瓷将通过本产品，为今后不断扩大的汽车电子产品和环保产品的发展做出贡献。

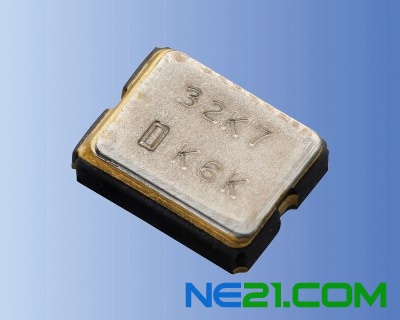

■石英晶体振荡器“KC2520M(32kHz)”的规格
| 外形尺寸 | 2.5×2.0×0.7mm typ |
| 输出频率 | 32.768kHz |
| 工作温度范围 | -40～125℃ |
| 频率温度特性 | ±80×10-6 |
| 频率偏差-负荷 | ±4×10-6 |
| 频率偏差-电源电压 | ±0.5×10-6(Vcc±10%） |
| 工作电源电压 | 1.6～5.5V |
| 输出电压 | MIN 90%Vcc |
| 消耗电流 | typ 80µA |
