小华半导体数字电源算法配置工具（DPACT）是一款基于公司丰富参考设计方案，专为电力电子控制算法开发而设计的图形化开发工具。该工具深度集成XHCODE底层配置环境，支持用户以图形化方式，快速在现有参考设计算法基础上完成定制化开发，高效生成符合项目需求的算法程序；用户几乎不需要懂电力电子算法、显著降低开发门槛、缩短产品上市周期、既提升开发效率又提升电源转换效率。

1. DPACT特色与优势

多样化拓扑支持与代码快速生成：依托小华持续更新的参考设计方案库，支持多种电源拓扑结构，可一键生成基础控制代码，大幅提高开发效率。

智能化元器件设计与选型辅助：根据用户输入的系统规格（SPEC），自动分析并提供关键元器件（如功率器件、电感、电容等）的设计参数与选型建议，供客户参考。

灵活可配置的硬件接口管理：支持PWM输出、电压电流采样、保护信号等控制器接口的图形化配置与快速调整，轻松适配不同硬件设计。

可视化控制参数调试优化：提供PI调节器参数、保护阈值、调制参数等核心控制变量的直观修改界面。

分阶段程序开发与测试支持：针对产品开发不同阶段（如驱动测试、开环验证、闭环运行）提供对应的程序模板与测试模式，实现渐进式开发与调试。

底层功能配置扩展：依托XHCODE生态系统，可灵活添加和配置基础外设功能，如通用IO、扩展ADC采样、UART/I²C/SPI通信等，满足系统集成需求。

2. DPACT界面介绍

以下为您介绍基于DPACT平台首推的DAB参考设计及其图形化工具。平台的其他参考设计也正在加紧开发中，敬请持续关注。

2.1 主界面介绍

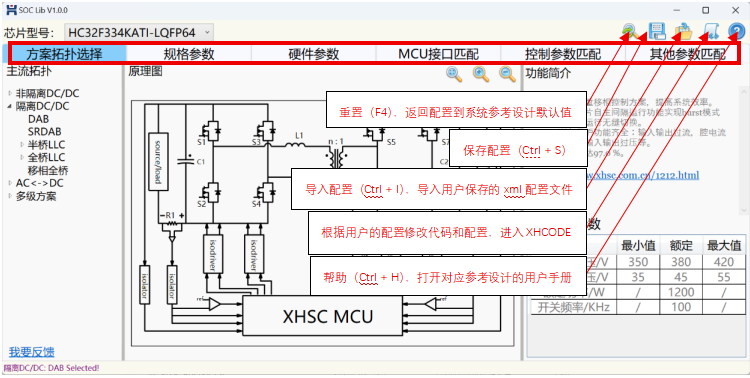

DPACT主界面如图1，DPACT上方设有不同功能的选项卡，方便客户从拓扑选择、硬件设计、接口配置以及控制参数修改的全流程设置，配置完成后，可自动生成符合项目SPEC的算法程序。各选项卡功能如下：

方案拓扑选择：该选项卡提供小华现有数字电源参考设计方案拓扑，用户可选择感兴趣或目标拓扑并了解参考设计资料；

规格参数：用于输入客户目标规格参数，默认显示参考设计的规格参数；

硬件参数：输入关键硬件元器件参数，默认显示参考设计的硬件参数；

MCU接口匹配：配置MCU关键接口分配，默认显示参考设计的接口配置；

控制参数匹配：设置关键控制和保护参数，默认显示参考设计的控制参数；

其它参数匹配：选择目标功能程序，控制中断源以及相关程序路径选择，默认显示参考设计配置参数；

图1 DPACT主界面

2.2 基于DPACT的DAB配置界面介绍

2.2.1 方案拓扑选择界面

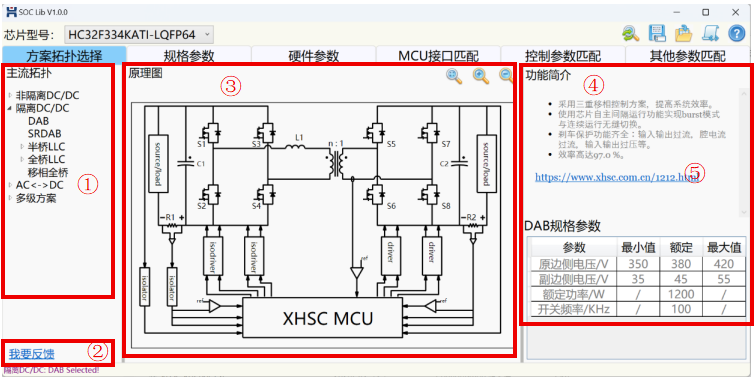

用户可以通过“主流拓扑①”界面选择符合需求的拓扑，主要分成四大类：非隔离DC/DC，隔离DC/DC，AC<->DC和多级方案；如果没有符合要求的拓扑方案，可以通过“我要反馈②”向小华反馈需求。

用户如果需求双向隔离型DC/DC应用，则可以选择隔离DCDC下的DAB拓扑，单击“DAB”后，右侧“原理图③”和“功能简介④”显示选择的“DAB”参考设计原理图，规格参数和功能简介，如果想要详细资料可以点击官网链接⑤。

2.2.2 规格参数界面

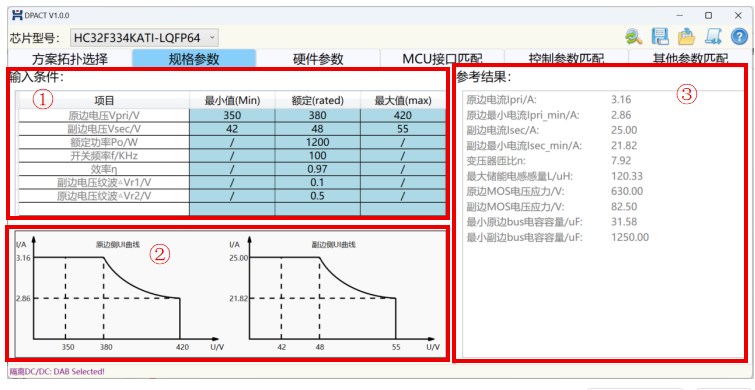

选择意向方案拓扑后，单击“规格参数”选项卡，进入规格参数界面，规格参数界面默认参数为原参考设计参数，如图2为DAB拓扑下的规格参数输入，用户可根据需求SPEC修改“输入条件①”中有数字的部分，②中的原副边UI曲线会随之修改，并给出关键元器件和参数的计算结果③，包括变压器和电感参数，以及功率器件应力等。

图2规格参数界面

2.2.3 硬件参数

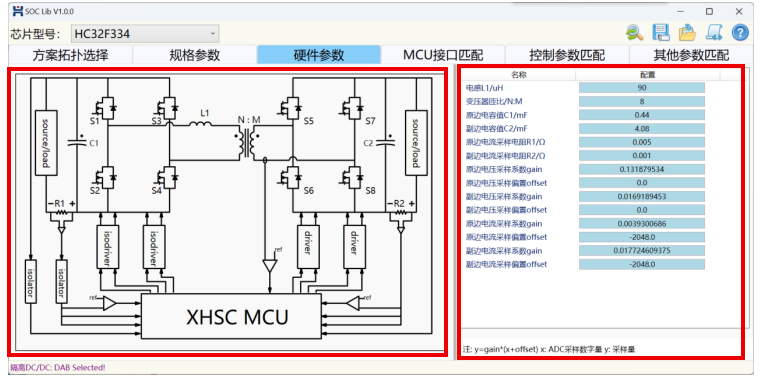

完成规格参数输入后，单击规格“硬件参数”选项卡，进入硬件参数输入界面，该界面输入程序中需要用到的硬件参数，默认参数为参考设计采用的硬件参数，如图3为DAB拓扑硬件参数界面，界面左侧为原理框图，并标出参考设计关键硬件元器件标号，用户需将实际使用的参数填入右侧的对应参数框中，包括磁性元器件参数和采样校准系数。

图3硬件参数界面

2.2.4 MCU接口匹配界面

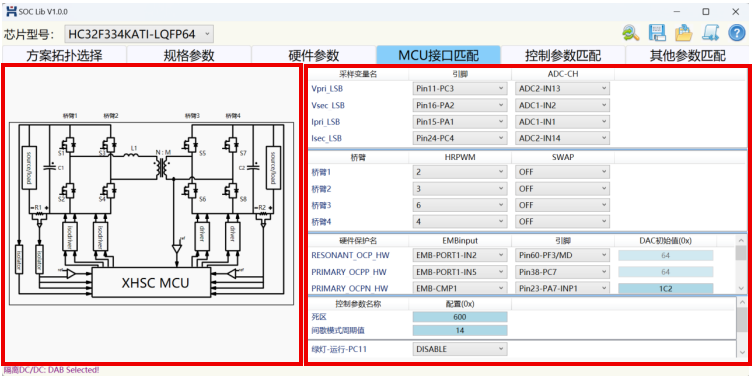

选取“MCU接口匹配”界面选项卡，左侧为参考设计硬件拓扑，右侧为MCU与硬件重要接口配置选择界面，界面默认配置为参考设计硬件接口。该选项卡主要配置MCU硬件接口，包括采样接口，PWM发波接口，保护输入接口和PWM死区等，该界面修改的底层配置会在XHCODE中作相应修改。如图 4所示为DAB参考设计的MCU与硬件主要接口配置，用户可根据实际原理图修改硬件接口，快速适配硬件电路与控制器资源。

图 4MCU接口匹配

2.2.5 控制参数匹配界面

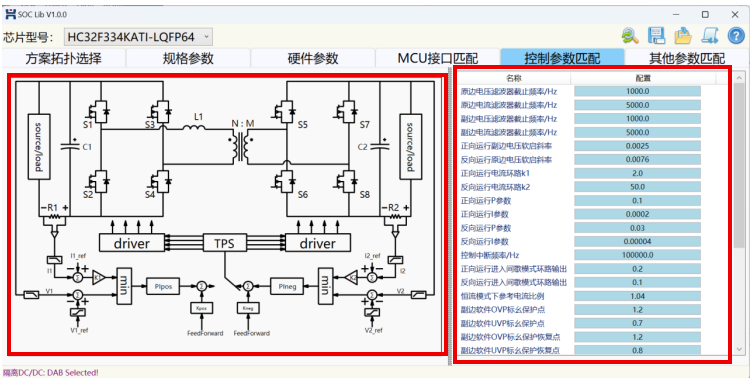

选取“控制参数匹配”界面选项卡，界面左侧为系统控制框图，右侧可设置控制参数，默认参数为参考设计控制参数，包括控制环路参数，保护参数以及控制阈值等。如图5所示为DAB拓扑控制参数设置，用户可根据SPEC和实际需求对应修改，参数修改后会在程序中作对应修改。

图5控制参数匹配界面

2.2.6 其他参数匹配界面

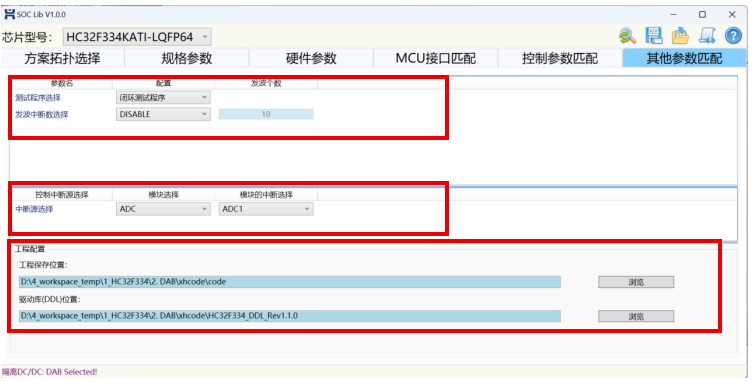

选取“其它参数匹配”选项卡，该选项卡主要分为三个部分：程序功能选择，控制中断选择和工程配置保存路径；程序功能可选驱动测试程序，开环测试程序或闭环测试程序，同时可选择脉冲发波中断个数限制功能，以及发波个数设置，帮助客户进行系统测试。如图 6。

工程配置需配置两个路径，一个是工程保存路径，另一个是驱动库DDL位置，DDL库可在小华半导体官网下载（HC32F334 - 小华半导体有限公司）。

图 6其它参数匹配界面

3. 总结

小华半导体DPACT是一款面向数字电源开发的图形化算法配置工具。它基于丰富的参考设计方案，与XHCODE深度集成，支持用户通过可视化界面快速完成算法定制与参数调试，一键生成控制代码，大幅降低开发门槛、提升设计效率。

该工具提供拓扑选择、硬件设计辅助、接口配置、参数可视化调试等全流程支持，并可根据开发阶段灵活适配测试需求，帮助工程师高效实现从设计到验证的完整闭环。

更多信息欢迎参考DPACT用户手册、安装后即可查看详细用户手册，工具下载链接如下：

https://oss-nc-beijing-2.cecloudcs.com/doc-xh/XHSC%20XHCode%20V1.10.2%20Setup.zip
