锡基钙钛矿太阳能电池因其环境友好性和高理论效率而备受关注。然而，由于薄膜质量不佳和界面能级不匹配等原因，其目前的效率仍然远低于铅基器件。
在反式结构中，传统的空穴传输材料PEDOT:PSS与钙钛矿的能级匹配不佳，导致载流子积累和复合。

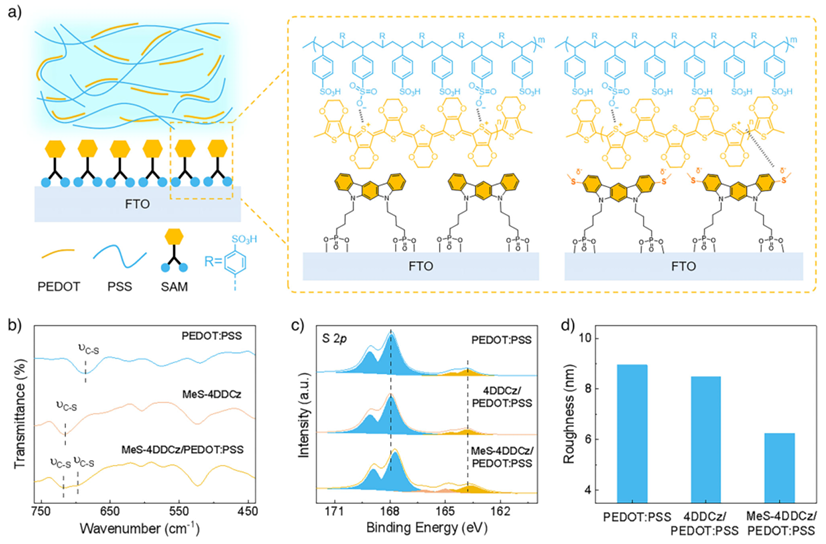

鉴于此，2025年11月30日，苏州大学娄艳辉&王照奎于Angew刊发具有费米能级调控的开创性界面结构用于锡基钙钛矿光伏器件的研究成果，本文设计并合成了一种末端带有甲基硫基的咔唑基膦酸自组装单分子层，并将其引入PEDOT:PSS下方，构建了一种复合空穴传输层结构。

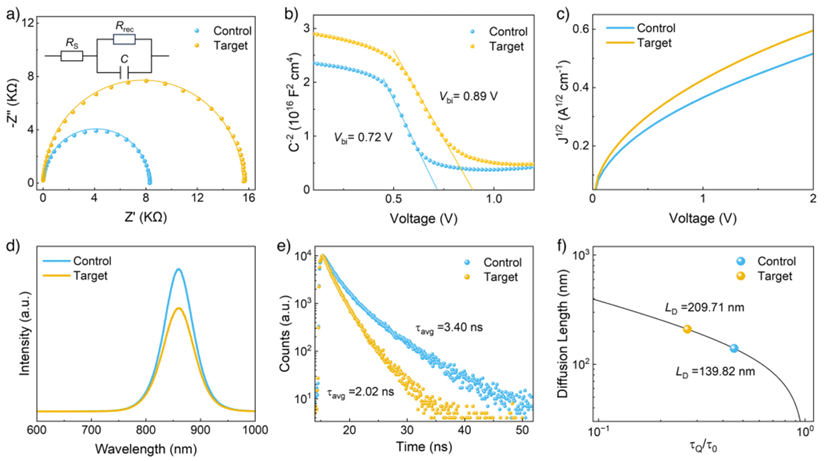

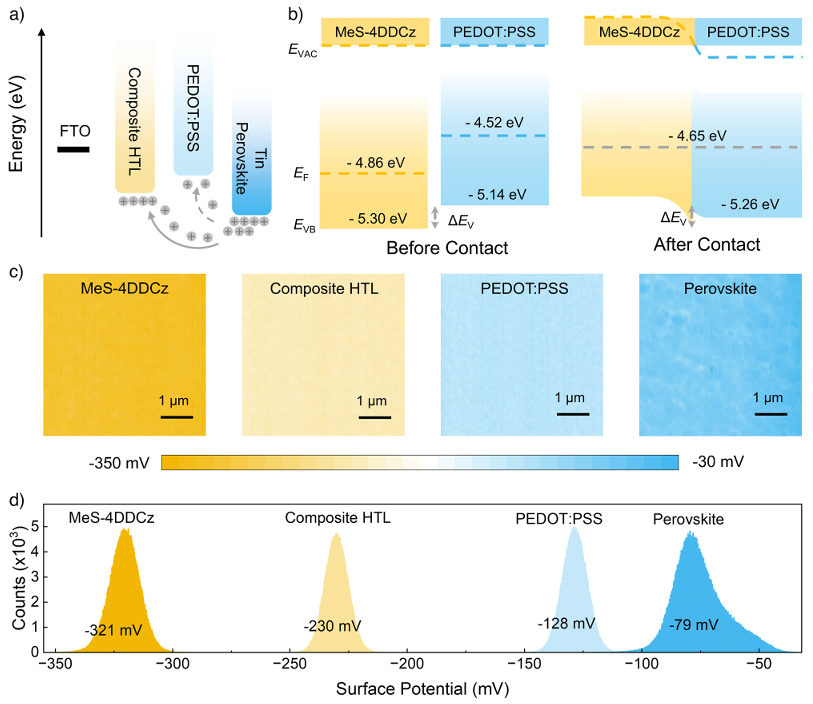

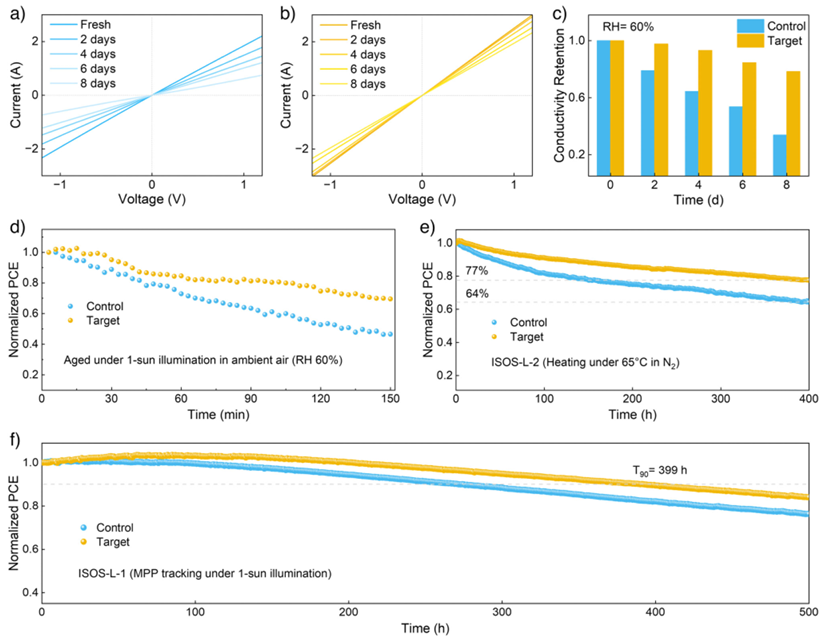

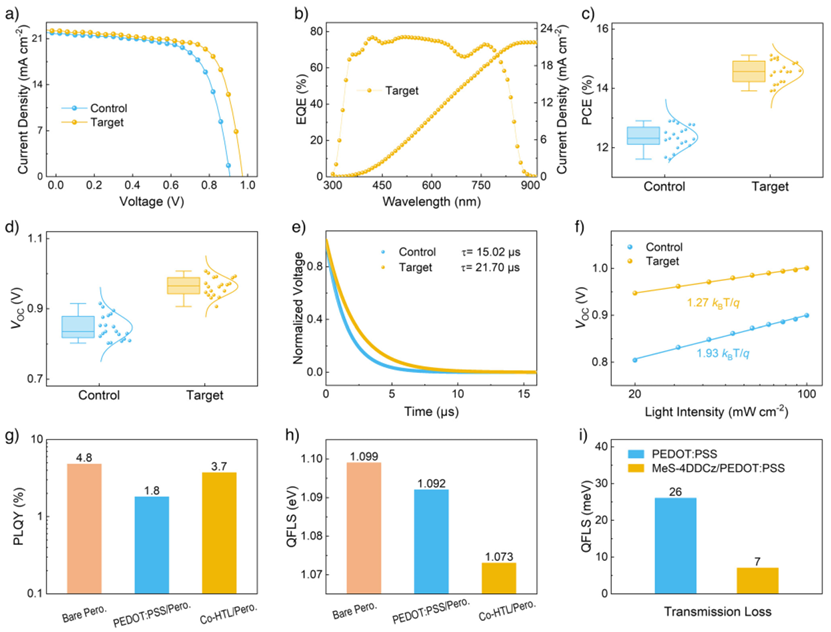

这种结构通过甲基硫基连接确保了紧密的界面接触和改善的能级匹配，有效抑制了复合损失，并促进了更高效的空穴提取。最终，优化后的器件实现了15.11%的优异功率转换效率，并在各种条件下表现出良好的工作稳定性。
这项工作为界面费米能级调控提供了新的见解，为高性能锡基钙钛矿太阳能电池的实现铺平了道路。
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
西安交通大学梁超等人提出一种原位双界面调控策略：在前驱体溶液中引入平面刚性电子给体四硫富瓦烯（TTF）。TTF与锡-铅钙钛矿前驱体组分间的电子给-受相互作用，辅以TTF原位自组装在钙钛矿体相及上下界面的双重富集，协同调控结晶动力学、均化Sn氧化态、促进载流子在体相与双界面处的抽取与输运，并稳固钙钛矿晶格。
12月19日，由江苏时代宁电新能源科技有限公司主导建设的全国首家宁德时代授权的“光储充换检收放”于一体的七合一全生态超级充换电站，在南京市玄武区正式竣工揭牌。
钧达股份与尚翼光电的战略合作交流引发行业广泛关注，双方签署合作协议，标志着这家光伏电池龙头公司正式跨界切入太空能源赛道，钙钛矿电池技术在太空场景的应用产业化进程加速推进。钧达股份则拥有成熟的光伏产业化能力与深厚的钙钛矿技术积淀，双方构建的“技术研发-在轨验证-产业化落地”协同机制，将加速钙钛矿电池从地面技术向太空应用的转化。
本研究中山大学毕冬勤等人首次设计并引入一种新型SAM分子——9--9H-咔唑，其具有共轭邻苯二酚锚定基团，应用于锡-铅钙钛矿电池中。此外，DOPhCz加速空穴提取并减少器件工作过程中的化学扰动。应用于全钙钛矿叠层电池时，效率达到28.30%。高效稳定全钙钛矿叠层电池：基于DOPhCz的Sn-Pb子电池效率达24.17%，全钙钛矿叠层效率达28.30%；在最大功率点连续运行500小时后仍保持80%初始效率，界面与运行稳定性显著优于2PACz体系。
效率：DCA-1F共SAMs器件表现最优，冠军PCE26.11%，开路电压1.179V，短路电流密度25.89mA/cm，填充因子85.49%；DCA-0F、DCA-2F共SAMs器件PCE分别为25.21%、25.05%，均高于纯MeO-2PACz对照组。稳定性：30-50%湿度环境下储存1000小时，DCA-1F共SAMs器件保持90%初始PCE；1太阳光照下最大功率点跟踪1000小时，仍维持～90%效率，而纯MeO-2PACz器件500小时后效率衰减超50%。DCA分子与MeO-2PACz在溶液状态下自聚集行为的示意图。近期报道的基于共自组装单分子层策略的高效钙钛矿太阳能电池性能汇总。
FASCN促进钙钛矿晶粒长大，PDAI减少表面缺陷，共同抑制非辐射复合并提升电荷提取效率。进一步通过三元富勒烯混合物优化电子传输层，改善能级对齐并降低界面能量损失，使小面积器件的开路电压从1.41V提升至1.60V，能量转换效率达9.4%。该系统太阳能-氢能转换效率达6.5%，是目前报道的单吸收体PV-EC系统中最高值。单吸收体水分解效率创纪录：将优化后的1.0cm器件集成于PV-EC系统，实现6.5%的太阳能-氢能转换效率，为目前单吸收体光解水系统最高值。
近期，中国科学院半导体研究所游经碧研究员领导的团队发现，基于MACl制备的钙钛矿薄膜存在垂直方向上氯分布不均匀的问题，主要原因是MACl中的氯离子在钙钛矿结晶过程中迅速迁移至上表面引起富集。基于所开发的氯元素均匀分布的钙钛矿薄膜，团队研制出经多家权威机构认证、光电转换效率为27.2%的钙钛矿太阳能电池原型器件。该研究实现了钙钛矿太阳能电池效率与稳定性方面的协同提升，将为其产业化发展提供重要支撑。
论文概览宽带隙钙钛矿的稳定性是实现高效钙钛矿/硅叠层光伏器件的关键，但由于宽带隙钙钛矿中卤化物偏析导致的不稳定性仍然是一个重大挑战。结论展望本研究创新性地提出了一种离子位点竞争策略，通过精心设计的多Cl-源前驱体组分优化，实现了Cl离子在钙钛矿晶格与间隙位点的可控分布。
宽带隙甲脒铅溴钙钛矿太阳能电池在单结吸收体实现无辅助光驱动水分解方面具有潜力。FASCN促进钙钛矿晶粒长大，PDAI减少表面缺陷，共同抑制非辐射复合并提升电荷提取效率。进一步通过三元富勒烯混合物优化电子传输层，改善能级对齐并降低界面能量损失，使小面积器件的开路电压从1.41V提升至1.60V，能量转换效率达9.4%。研究亮点：双重钝化协同增效：体相添加FASCN促进晶粒生长，表面处理PDAI钝化界面缺陷，显著抑制非辐射复合，开路电压提升至1.53V。
我们深入研究了BPAH对ETL能级和迁移率的影响，并揭示了其与发光层之间的强相互作用，有效钝化了发光层表面缺陷，促进了电荷传输与辐射复合。研究亮点：一分子双功能：BPAH实现ETL能级调控与界面钝化BPAH分子插入POT2T分子间隙，改善π-π堆叠，提升电子迁移率；其咪唑基团与发光层中未配位Pb配位，增强铅-卤键结合力，有效抑制卤离子迁移与界面缺陷。
自组装单分子层已成为钙钛矿太阳能电池中一类重要的界面材料，能够调控能级、提升电荷提取效率，并改善器件效率与稳定性。其中，基于膦酸的自组装单分子层因其可与透明导电氧化物形成共价键，作为超薄、透明且可调控的空穴传输层而备受关注。解决这些挑战是将SAMs推向商业化钙钛矿太阳能产品的关键。
