高温退火过程虽有利于提高CsPbI₃的结晶性，但其在柔性及叠层器件中的应用受限。

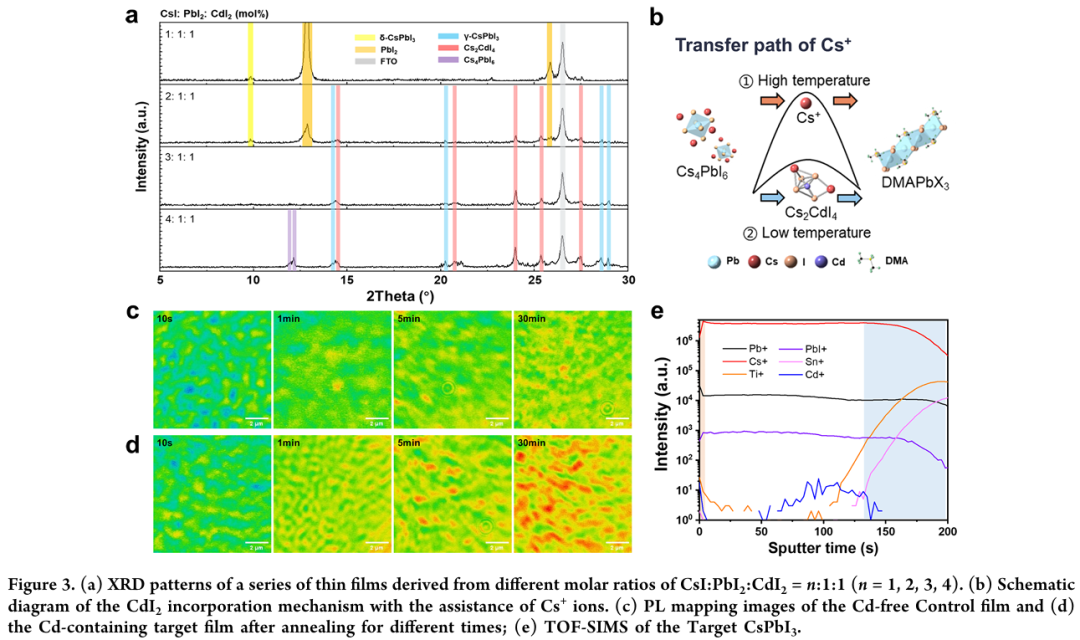

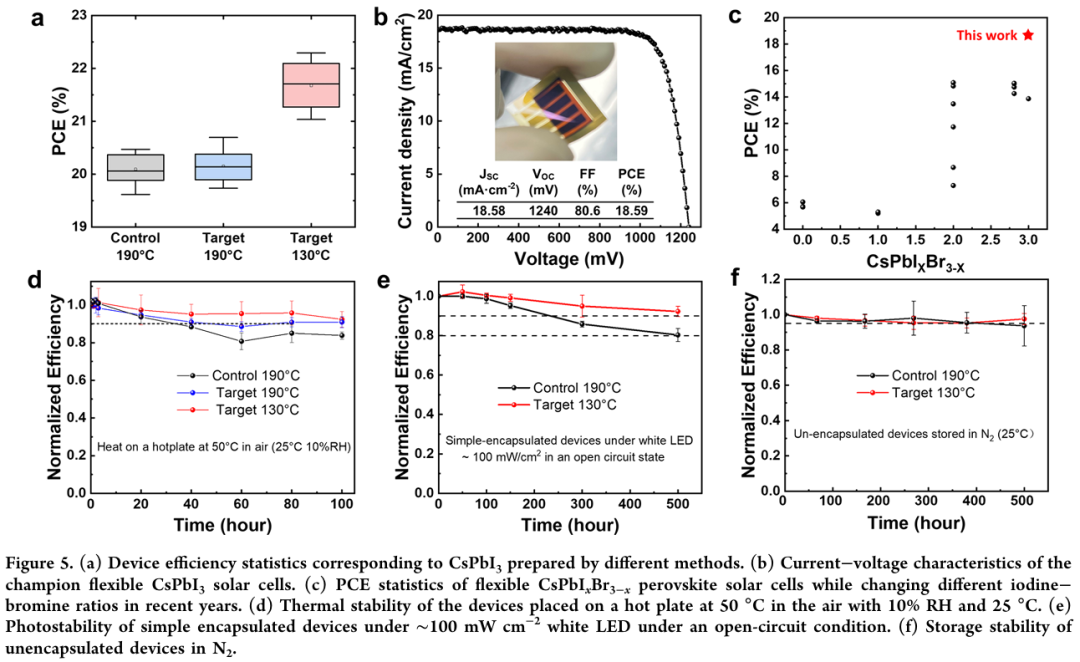

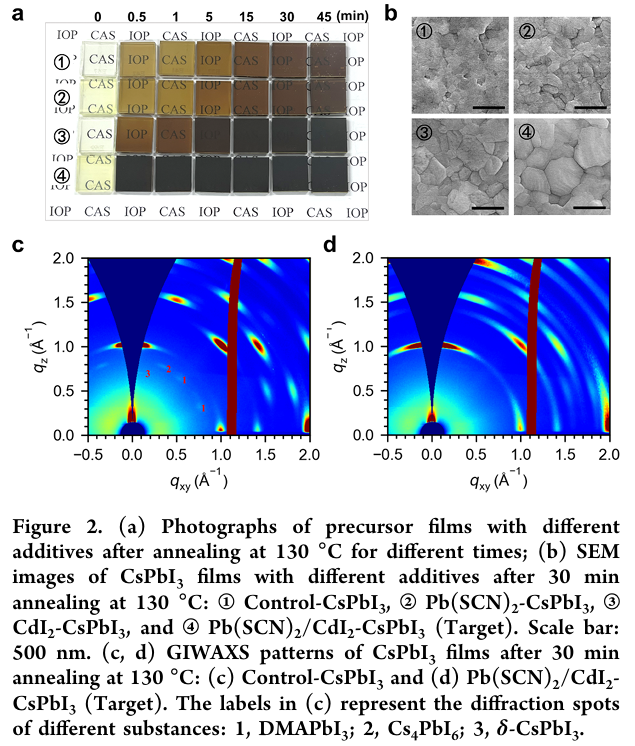

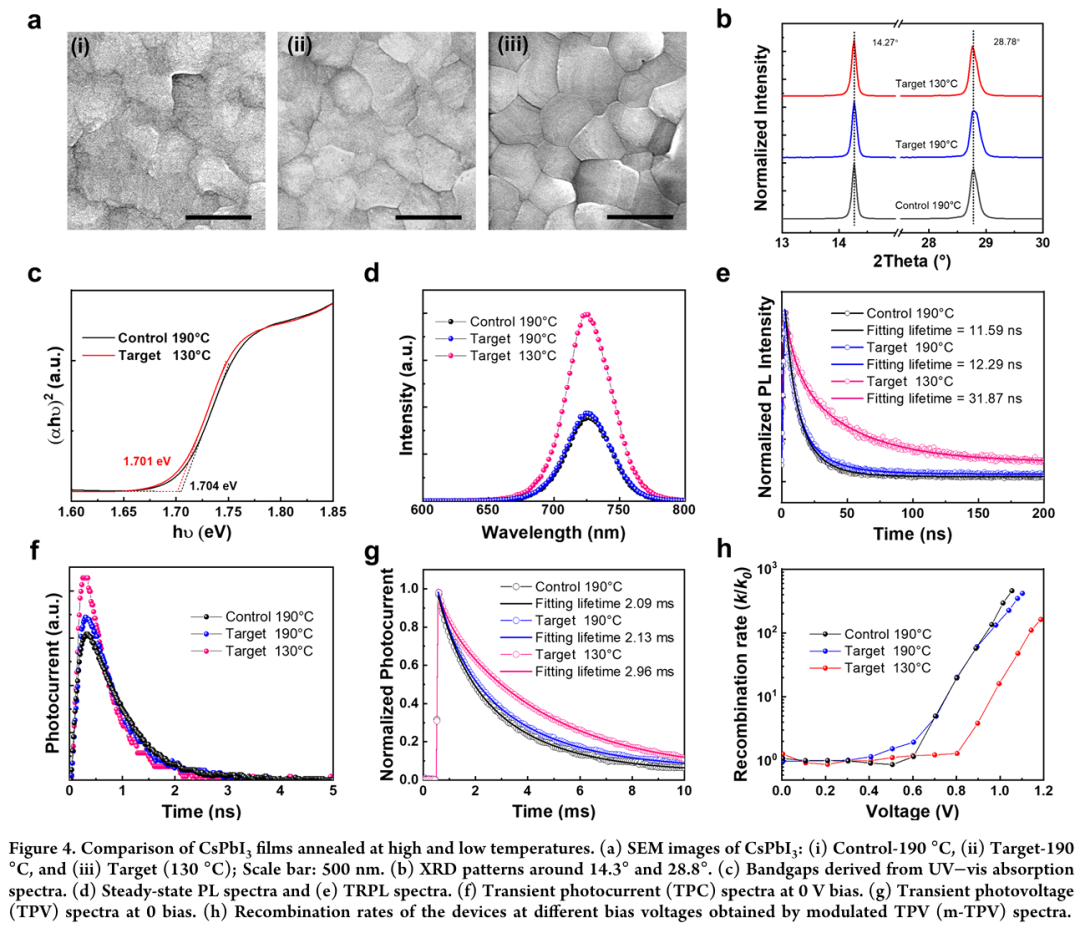

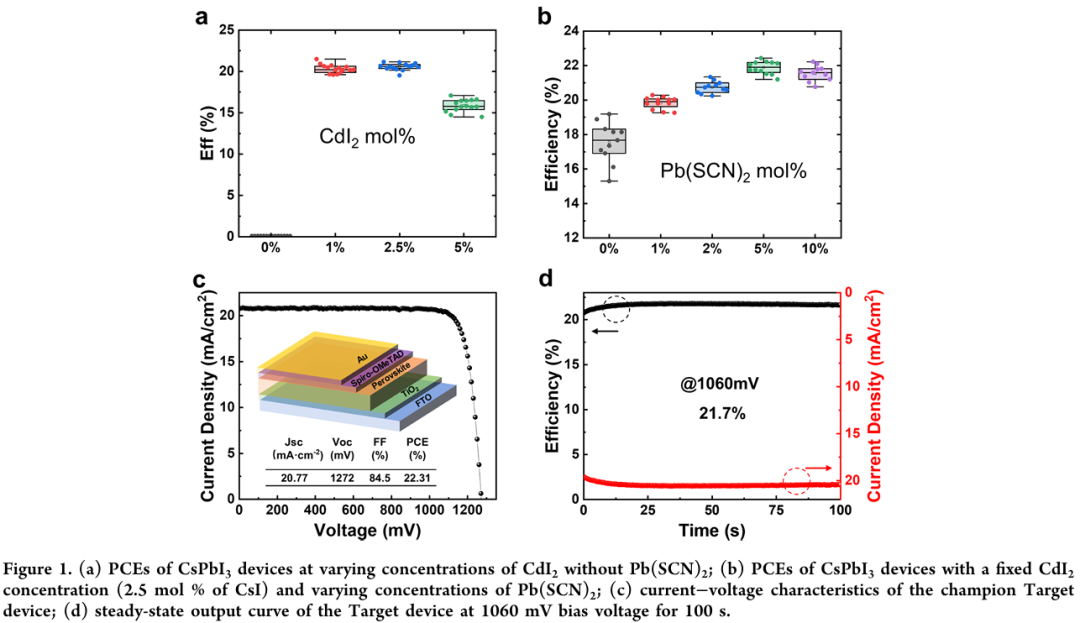

针对这一挑战，中国科学院物理研究所李冬梅和孟庆波等人提出一种协同调控策略，旨在同时提升刮涂法制备的CsPbI₃薄膜的结晶性并降低其相变温度。系统研究表明，引入CdI₂可促进Cs⁺迁移，并将CsPbI₃的相变温度从190℃显著降低至130℃；同时，添加Pb(SCN)₂显著提升了低温退火下CsPbI₃的晶体质量，甚至优于高温退火的钙钛矿薄膜。优化后的CsPbI₃薄膜表现出低缺陷密度、弱非辐射复合和高相稳定性。基于此，刚性CsPbI₃太阳能电池实现了22.3%的冠军能量转换效率，柔性CsPbI₃器件则达到18.6%的效率。器件在500小时光照后仍保持初始效率的90%以上，表现出良好的光稳定性。
本研究展示了一种通用的低温制备策略，可用于获得稳定、高质量的黑色相CsPbI₃钙钛矿薄膜及器件，尤其适用于柔性光电器件。
研究亮点：
- 协同添加剂策略：通过同时引入CdI₂与Pb(SCN)₂，实现了CsPbI₃在130℃低温下的高质量结晶，解决了传统高温工艺对柔性器件的限制。
- 高效柔性器件突破：首次实现了无溴（Br-free）柔性CsPbI₃太阳能电池，效率高达18.6%，为当前柔性无机钙钛矿器件的最高纪录。
- 结晶机制与稳定性并重：CdI₂促进Cs⁺迁移与相变，Pb(SCN)₂提升晶粒尺寸与缺陷钝化，器件在热、光、湿环境下均表现出优异稳定性。
N. Li, Y. Xia, X.-Y. He, et al. “ Dual-B-Site Strategy Underpins Stable Unimodal Deep-Blue Emitting Perovskites.” Adv. Mater. (2025): e17517.
https://doi.org/10.1002/adma.202517517
索比光伏网 https://news.solarbe.com/202511/25/50013375.html
