论文概览
针对3D钙钛矿表面缺陷导致非辐射复合严重、能级失配及环境稳定性不足等制约高性能器件的关键问题，陕西师范大学与多家合作单位的研究团队创新设计了一种氟化哌啶衍生物4-三氟甲基哌啶（p-CF₃PIP）作为表面重构分子，在3D钙钛矿表面精准构筑了高n值（n=4）的2D钙钛矿覆盖层，形成高效的3D/2D表面异质结。该策略充分利用–CF₃基团的强疏水性与哌啶环对碘化铅的配位作用，协同实现了界面缺陷钝化、能级对齐优化与电子提取增强。基于该3D/2D异质结的反式钙钛矿太阳能电池（带隙1.55 eV）实现了26.17%的光电转换效率，并具备1.194 V的高开路电压和85.40%的填充因子。该策略展现出优异的普适性，柔性器件效率达24.26%，宽带隙（1.68 eV）体系效率为22.72%。未封装器件在空气中（ISOS-L-1，25°C）老化1730小时后仍保持99% 的初始效率，在85°C最大功率点跟踪423小时后仅衰减20%，展现出卓越的运行稳定性。该研究以"Universal 3D/2D Surface Heterojunction-Based Piperidine Derivatives for Efficient Inverted Perovskite Solar Cells"为题发表于材料领域顶级期刊《Advanced Materials》。
技术亮点
分子精准设计：p-CF₃PIP分子中–CF₃基团提供强疏水性，哌啶环氮原子作为路易斯碱与Pb²⁺配位，协同钝化碘空位等表面缺陷。
高n值2D相构建：诱导形成n=4的纯相2D钙钛矿层，兼具良好电荷传输与稳定性，避免低n相绝缘性导致的性能损失。
能带与界面调控：2D覆盖层使钙钛矿表面功函数降低（4.90→4.57 eV），促进电子提取，优化能级对齐，抑制非辐射复合。
多重稳定性提升：–CF₃基团增强表面疏水性（接触角86.3°），2D层阻隔水氧侵蚀，器件在高温、光照及湿热环境下稳定性显著增强。
研究意义
✅ 界面工程新策略：提出以氟化哌啶衍生物为表面重构剂，实现3D/2D异质结的精准构建与性能协同优化。
✅ 效率与稳定性同步突破：在1.55 eV与1.68 eV等多种带隙体系中均实现高效率与高稳定性，展现强普适性。
✅ 载流子动力学优化：通过2D层促进电子提取、抑制复合，显著提升Voc与FF，降低迟滞效应。
✅ 推动反式结构发展：为反式（p-i-n）钙钛矿电池提供了一条兼具高效、稳定与工艺兼容性的技术路径。
深度精读

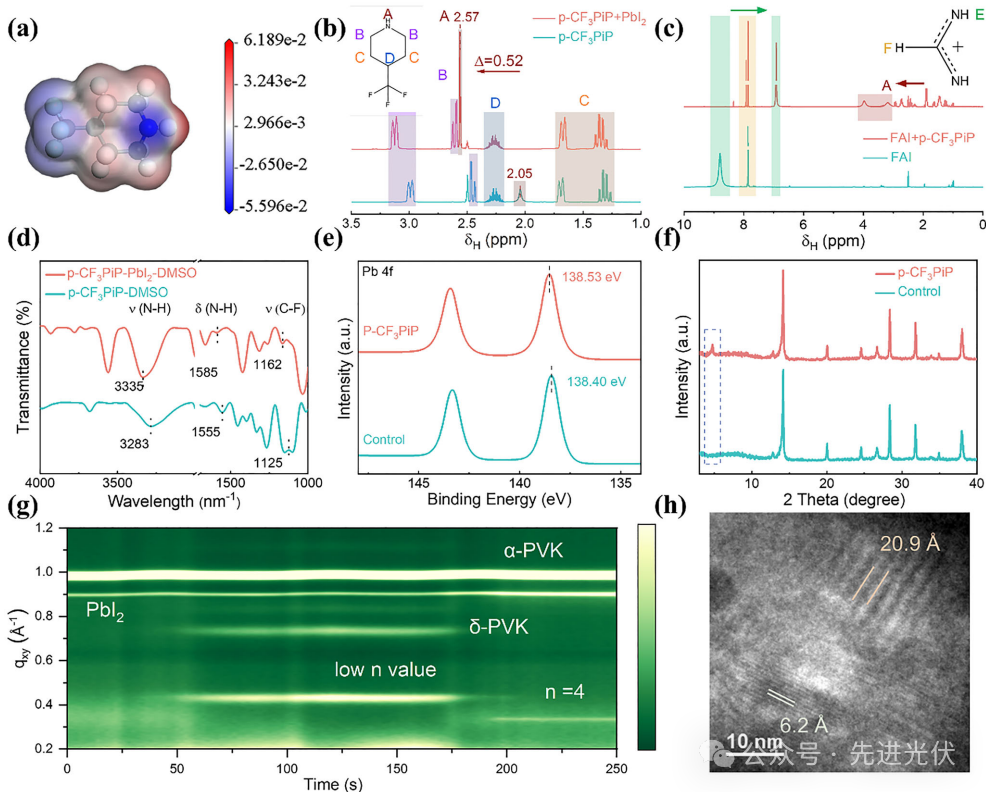

图1组 通过多尺度表征揭示了p-CF3PiP分子与钙钛矿表面的相互作用机制：静电势分布计算显示N原子和-CF3基团具有强电负性，1H-NMR谱图证实N-H质子化学位移下移0.52ppm表明与PbI₂的配位作用，FTIR光谱中N-H伸缩振动峰红移验证了配位键形成，XPS分析显示Pb 4f结合能升高至138.53eV证实Pb²⁺与N的配位，XRD谱在2θ=4.78°出现新衍射峰表明n=4的2D钙钛矿相形成，而FIB-HRTEM图像直接观测到0.62nm（3D相）和2.09nm（2D相）的晶格间距，共同证明了p-CF3PiP通过分子设计实现了3D/2D异质结的精准构建。

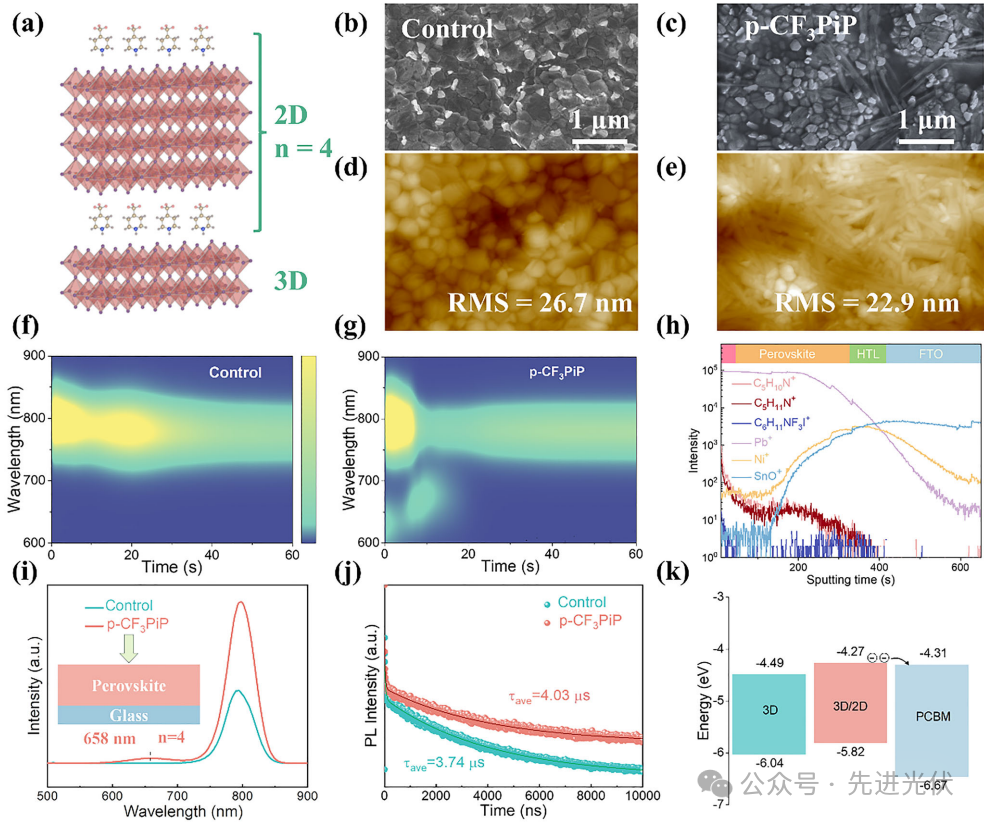

图2组 系统展示了3D/2D异质结的结构特征与形成动力学：示意图清晰呈现p-CF3PiP在钙钛矿表面诱导的垂直取向2D覆盖层，SEM图像显示退火后形成的均匀条纹状形貌证实2D相的有序生长，AFM测量表明表面粗糙度从26.7nm降至22.7nm改善界面接触，原位PL热图动态捕捉到发射峰从630nm（低n值2D相）红移至660nm（高n值2D相）的相变过程，TOF-SIMS深度剖析证实2D相仅存在于表面约100nm范围内，稳态PL强度增强和TRPL寿命延长至4.03μs证明缺陷钝化效果，能级图显示费米能级与CBM间距缩小0.11eV优化了电子提取。

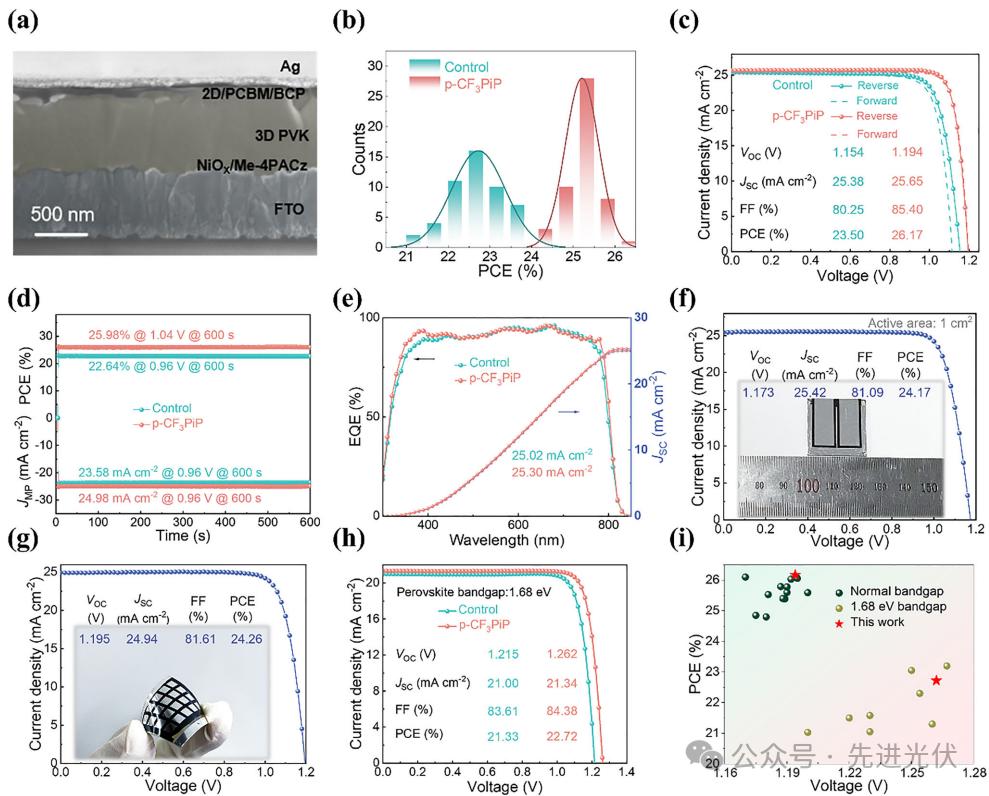

图3组 全面评估了3D/2D器件的光伏性能与普适性：截面SEM显示完整的FTO/NiOₓ/Me-4PACz/钙钛矿/PCBM/BCP/Ag器件结构，50个器件的PCE统计分布呈现26.17%的冠军效率且分布集中，J-V曲线显示Voc提升至1.194V且迟滞指数降至1.11，稳态输出测试在0.96V偏压下保持25.98%的稳定效率，EQE谱在300-800nm范围响应度超过90%且积分电流密度与Jsc高度吻合，1cm²大面积器件和柔性器件分别实现24.17%和23.26%的效率，1.68eV宽带隙器件也达到22.72%的效率，证明该策略对不同器件结构的广泛适应性。

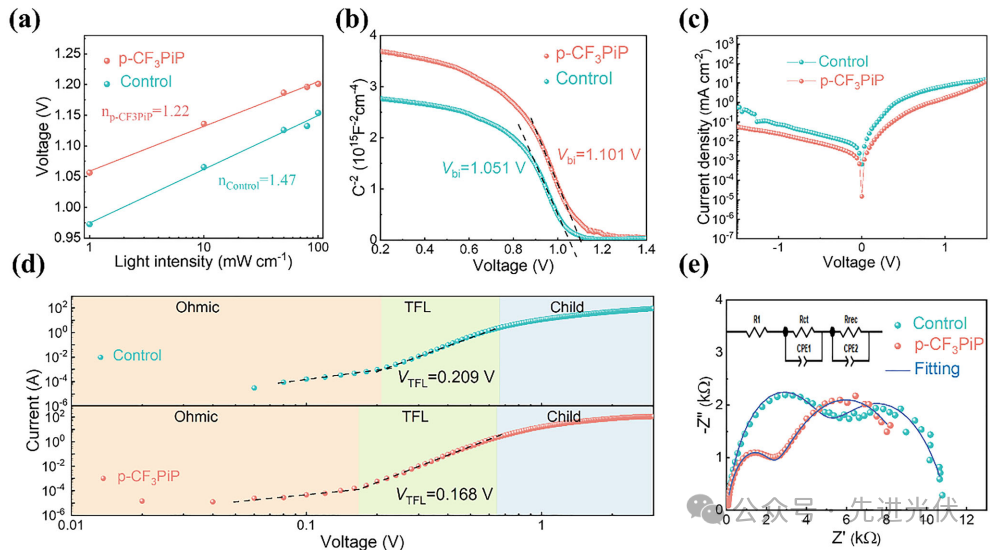

图4组 深入分析了3D/2D结构的载流子动力学与缺陷抑制机制：光强依赖Voc测试得到1.22的理想因子表明非辐射复合被有效抑制，C-V测试显示内建电势从1.051V提升至1.101V增强电荷分离驱动力，暗J-V曲线揭示泄漏电流降低证明缺陷介导复合减少，SCLC测量得到陷阱填充电压从0.209V降至0.168V对应缺陷密度降低，EIS谱显示电荷传输电阻降低而复合电阻增加，这些电学表征共同验证了3D/2D异质结通过优化能带对齐和钝化缺陷实现的高效电荷提取与传输特性。
图5组 系统验证了3D/2D器件的卓越稳定性：ISOS-D-1协议下未封装器件在1730小时后仍保持99%初始效率，接触角测试显示表面疏水性从70.1°提升至86.3°增强环境阻隔能力，85℃下MPP跟踪423小时仅出现20%效率衰减，高温老化实验表明3D/2D薄膜在85℃空气中13天后仍保持α相而对照组完全分解为PbI₂，这些结果综合证明了p-CF3PiP构建的3D/2D异质结通过分子级界面工程实现了效率与稳定性的协同提升。
结论展望
本研究通过分子设计的氟化哌啶衍生物p-CF₃PIP，成功在3D钙钛矿表面构建了高n值2D覆盖层，形成了高效的3D/2D表面异质结。该结构同步实现了界面缺陷钝化、能级对齐优化、电子提取增强与环境稳定性提升，最终在反式钙钛矿太阳能电池中实现了26.17%的高效率与卓越的长期运行稳定性。该策略在柔性、宽带隙及大面积器件中均展现出优异的普适性，为发展高效、稳定、可产业化的钙钛矿光电器件提供了可靠的界面工程新方案。
文献来源
Zhang, J., Yan, N., Cao, Y. et al. Universal 3D/2D Surface Heterojunction-Based Piperidine Derivatives for Efficient Inverted Perovskite Solar Cells. Adv. Mater. 2025, e11162.https://doi.org/10.1002/adma.202511162
