钙钛矿太阳能电池的能量转换效率快速提升，溶液加工工艺成本低，已成为可再生能源领域的研究焦点。在钙钛矿太阳电池中，空穴传输层的优化不仅对提升器件效率至关重要，还能增强整体器件稳定性。近年来，自组装单分子层（SAM）因其超薄特性、优异界面钝化能力以及可精确调控的能级，成为空穴传输层领域备受关注的新兴候选材料。然而，实现自组装单分子堆积密度、电荷传输效率与缺陷钝化之间的最佳平衡仍是一项挑战。

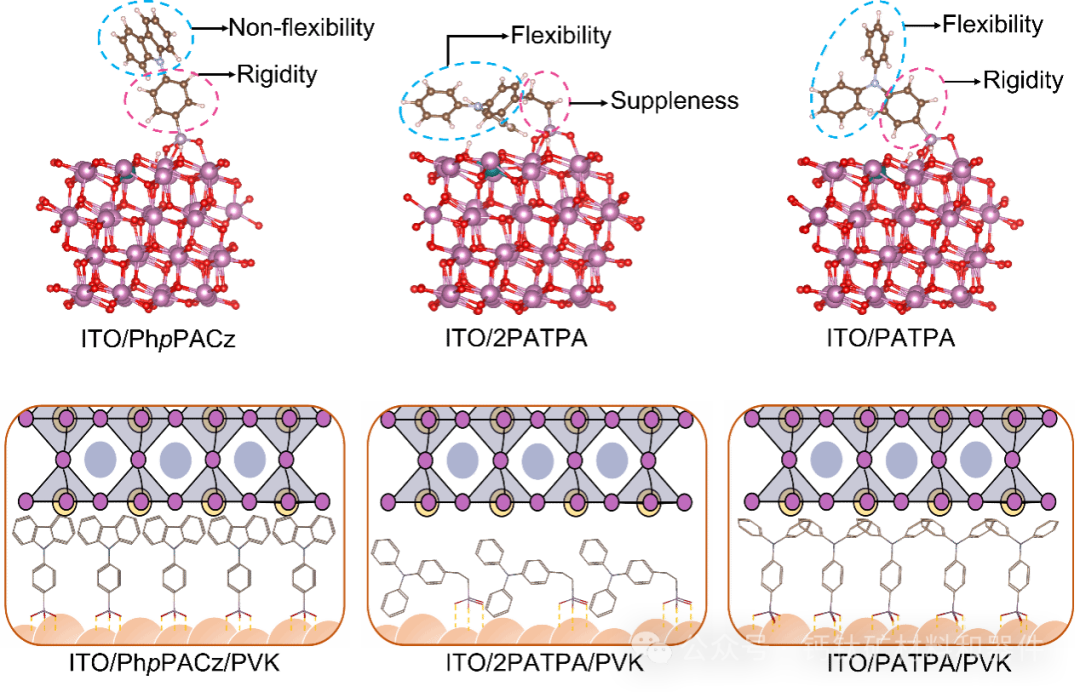

在前期工作基础上（Angew. Chem. Int. Ed. 2025, 64, e202424910; Adv. Funct. Mater. 2025, 35, 2424259）。近日，河南大学陈石团队在《Nature Communications》期刊发表题为“Flexibility meets rigidity: a self-assembled monolayer materials strategy for perovskite solar cells”的研究论文。该研究提出了一种SAM材料协同设计策略，通过结合柔性头部基团与刚性连接基团来实现这一目标。以(4-(二苯氨基)苯基)膦酸（PATPA）为模型分子，与传统材料(4-(9H-咔唑-9-基)苯基)膦酸（PhpPACz）和(4-(二苯氨基)苯乙基)膦酸（2PATPA）相比，该材料上能够生长高质量的钙钛矿层，进而实现了精准的能级对齐，提升了空穴提取效率，增强了电荷传输效率，有效降低了非辐射电荷复合。最终，以PATPA为空穴传输层，电池在小面积（0.0715 cm²）和大面积（1 cm²）上能量转换效率分别为26.21%和24.49%。该电池器件在连续光照1000小时后保持91%初始效率，在85°C加热500小时后保持88%初始效率。该研究为开发高效稳定SAM材料提供了重要指导，对钙钛矿光伏技术发展具有重要意义。
河南大学为论文的第一单位，未来技术学院陈石教授、南方科技大学许宗祥教授、香港城市大学任广禹教授和曲歌平博士为共同通讯作者，未来技术学院2023级硕士研究生阳杰为该论文第一作者。该项工作得到国家自然科学基金、河南省留学人员择优资助项目、河南大学杰出人才特区支持计划的资助。
论文链接：https://www.nature.com/articles/s41467-025-62388-4
参考消息来源：河南大学
索比光伏网 https://news.solarbe.com/202509/23/50009207.html
