实验室小面积钙钛矿太阳能电池(PSCs)的效率虽已接近27%，但大面积器件的均匀性和长期稳定性仍是产业化的关键瓶颈。传统自组装单分子层(SAMs)材料难以同时满足高效电荷传输、高稳定性和大面积加工的需求。
近日，中科院长春应化所秦川江、王利祥团队与隆基中央研究院合作，在《Science》发表突破性研究。他们创新性地设计出两种开壳层双自由基有机分子(RS-1和RS-2)，成功解决了上述难题，并创下钙钛矿/硅叠层电池34.2% 的认证效率纪录!本文我们一起学习一下本篇文章设计思路。
一、分子设计：双自由基SAMs的设计与优势
核心策略：通过强给体(D) - 受体(A)共轭结构实现稳定双自由基态

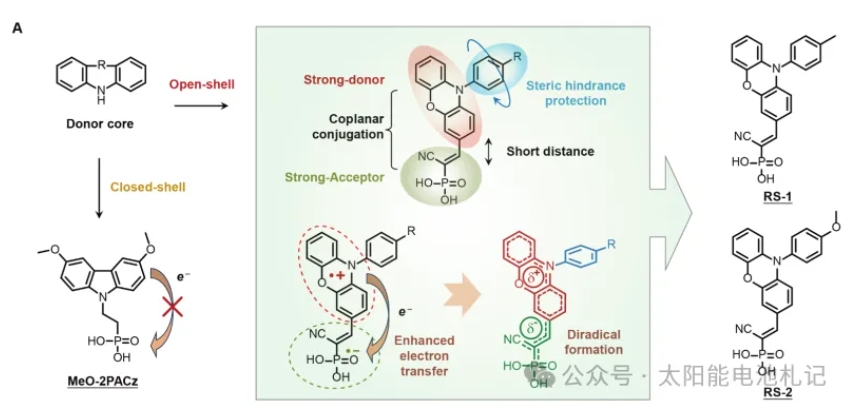

设计分子结构：
给体核：平面吩噁嗪(强电子给体)
受体锚点：氰基膦酸(强电子受体+ITO基板锚定基团)
空间位阻保护：吩噁嗪N原子连接芳香环，防止自由基淬灭
关键创新：
双自由基特性提供额外未配对电子，载流子浓度显著提升
空间位阻设计增强分子稳定性，抑制堆叠，提升溶液加工性
实验验证：
▶ ESR谱图：RS-1/RS-2在3320-3400 G处出现强双峰信号，证实双自由基形成。信号强度随温度升高而增强(开壳层三重态稳定性)。
▶ 对比传统分子：封闭壳层MeO-2PACz的ESR信号弱3个数量级。
二、突破性表征技术：精准测量界面性质
传统电化学方法难以评估实际器件中SAMs的性能。团队采用扫描电化学电池显微镜-薄层循环伏安法(SECCM-TLCV)，首次实现了对SAMs界面特性的精准测量：
稳定性测试：
25次C-V循环后，RS-2活性位点保留71%(MeO-2PACz仅21%)
添加PbI₂模拟工作环境：RS-2保留64%活性位点(MeO-2PACz降至4%)
机制：自由基电荷离域降低电子缺失，位阻保护活性位点
载流子迁移率：
RS-1/RS-2的载流子迁移率是传统分子的2倍以上(c-AFM验证)
组装密度与均匀性：
空间位阻设计使双自由基分子展现出更致密、均匀的界面层
三、界面工程：与钙钛矿的完美协同
双自由基SAMs显著改善钙钛矿薄膜质量：
抑制分子堆叠：
RS-2的二聚化能比MeO-2PACz高，溶液加工性更优
提升薄膜质量：
PL光谱：RS-2基钙钛矿膜PL强度最高，PLQY达10.1%
TR-PL衰减：RS-2的慢衰减寿命2.79 μs(MeO-2PACz为1.77 μs)，表明非辐射复合被抑制
能级匹配：
UPS显示RS-2的功函数更深，深价带能级更利于空穴提取
四、串联堆叠：颠覆性器件性能
1. 高效单结钙钛矿电池
冠军效率：26.3%(有效面积4 mm²)
关键参数：
开路电压(Voc)：1.19 V
短路电流(Jsc)：25.8 mA/cm²
填充因子(FF)：85.7%
大面积组件(10.04 cm²)：效率23.6%
2. 稳定性突破
高温工作：45℃持续运行2000小时，效率保持率>97%
紫外稳定性：365 nm紫外光下1000小时无明显衰减
机制：TOF-SIMS证实传统分子易受碘离子亲核攻击，而双自由基分子受位阻保护
3. 宽带隙钙钛矿/晶硅叠层电池
认证效率：34.2%(面积1 cm²，美国NREL认证)
关键参数：
开路电压(Voc)：1.99 V
短路电流(Jsc)：20.7 mA/cm²
填充因子(FF)：83.0%
五、未来展望与产业意义
传统的自组装分子(如MeO-2PACz)为闭壳结构，载流子传输能力有限。研究团队创新性地设计了两种开壳双自由基分子RS-1和RS-2，通过强给体-受体(D-A)共轭策略和空间位阻保护，实现了以下突破：
高效载流子传输：双自由基特性增加了未配对电子数量，显著提升电导率。
优异稳定性：空间位阻设计保护自由基活性位点，避免分子降解。
均匀组装性：分子间堆叠减少，溶液加工性能大幅提升。
双自由基SAMs的成功设计标志着钙钛矿电池迈向产业化的关键一步：
解决大面积加工痛点：分子位阻设计保障膜层均匀性
突破效率天花板：叠层电池效率突破34%里程碑
长效稳定性保障：2000小时高温工作验证可靠性
这项研究通过分子设计创新与表征技术突破，解决了钙钛矿电池中空穴传输层的导电性、稳定性和均匀性难题。双自由基SAMs不仅适用于单结电池，还为叠层器件的商业化铺平了道路。未来，团队计划进一步优化分子结构，推动钙钛矿光伏技术的产业化进程。
文献分享：
Stable and uniform self-assembled organic diradical molecules for perovskite photovoltaics.Wenping Wu,Han Gao,Xixiang Xu,Zhenguo Li,Bo He,Min Zhou,Lixiang Wang,Chuanjiang Qin
索比光伏网 https://news.solarbe.com/202507/10/391232.html
