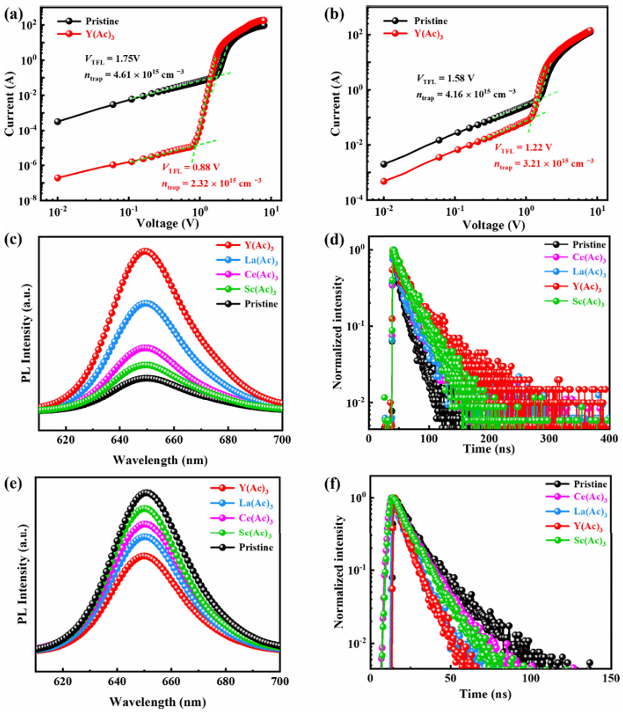

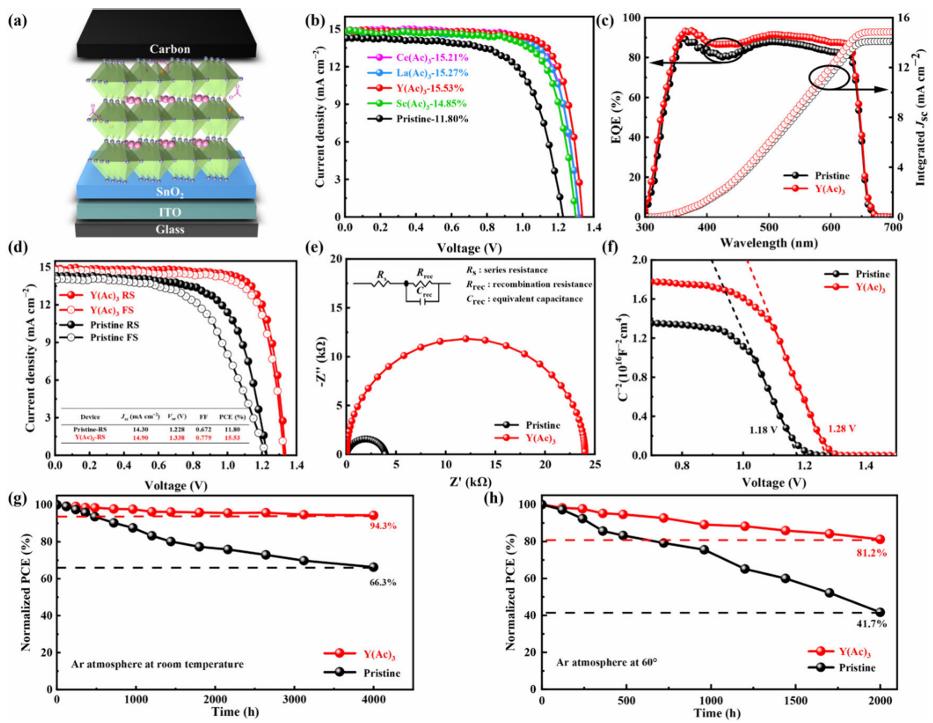

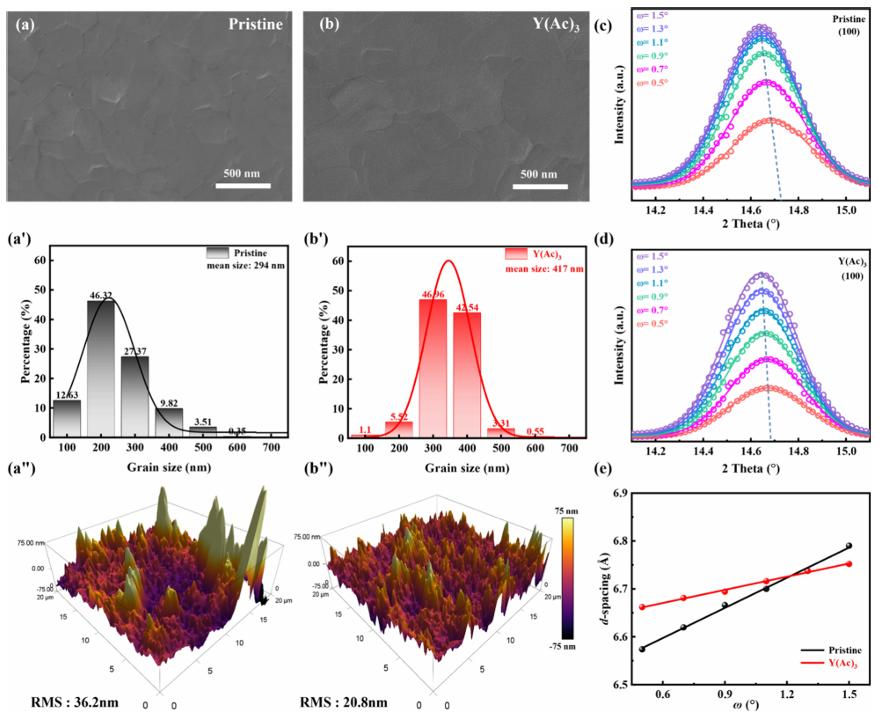

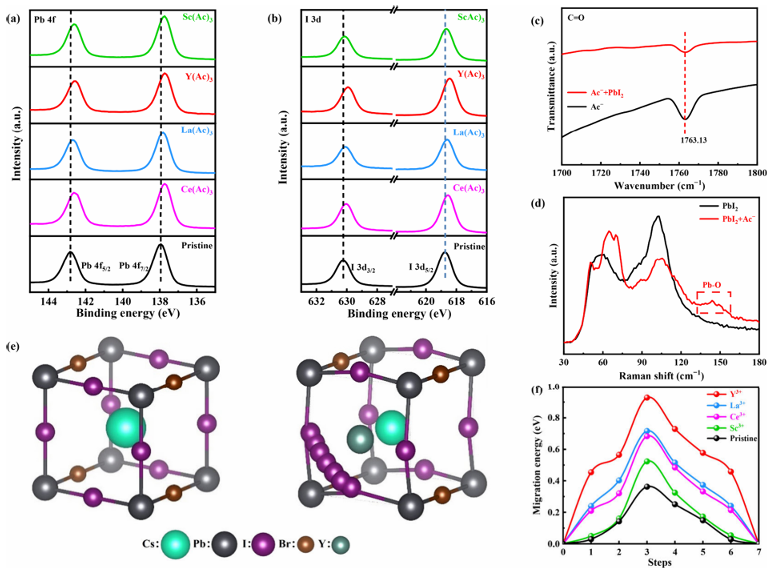

CsPbI2Br太阳能电池是一种重要的无机钙钛矿光伏器件，可用作叠层结构的顶部电池，或用作具有均衡结构稳定性和光吸收的半透明光伏器件。然而，非配位Pb2+和可迁移I-仍然严重阻碍了其能量转换效率(PCE)和长期稳定性问题。鉴于此，2025年5月21日隆基李振国&兰州大学李亚丽&栗军帅于Nano Letters刊发通过在光活性层中添加微量醋酸钇制备高效稳定的无空穴传输层碳基CsPbI2Br太阳能电池的研究成果，为了有效地钝化非配位Pb2+并同时锚定可迁移I-，本文提出了一种简单的策略，即在光活性层中添加醋酸钇(Y(Ac)3)。15.53%的领先效率，加上显著提高的稳定性和降低的电流电压滞后，表明了这种添加策略的有效性，正如碳基无空穴传输层(HTL)CsPbI2Br太阳能电池所证明的那样，它们具有比传统太阳能电池更高的性能成本比，因为它们放弃了使用贵金属电极和昂贵的有机HTL，而这些对光活性层也是有害的。
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
最终，最优WBGPSC实现了VOC=1.29V、JSC=20.0mAcm、FF=82.8%和PCE=21.27%，对应Shockley–Queisser电压极限的92.8%。这些结果表明，协同缺陷钝化与能级调控对于释放WBG钙钛矿的完整电压潜力均至关重要。研究亮点：突破性电压表现：通过协同表面处理，宽禁带钙钛矿电池开路电压达1.29V，实现Shockley–Queisser理论极限的92.8%，为同类器件中最高之一。高效叠层集成：经处理的宽禁带钙钛矿作为顶电池，与硅底电池组成叠层器件，实现26.8%的光电转换效率与1.91V的高开路电压，展示其在实际叠层光伏中的应用潜力。
效率：DCA-1F共SAMs器件表现最优，冠军PCE26.11%，开路电压1.179V，短路电流密度25.89mA/cm，填充因子85.49%；DCA-0F、DCA-2F共SAMs器件PCE分别为25.21%、25.05%，均高于纯MeO-2PACz对照组。稳定性：30-50%湿度环境下储存1000小时，DCA-1F共SAMs器件保持90%初始PCE；1太阳光照下最大功率点跟踪1000小时，仍维持～90%效率，而纯MeO-2PACz器件500小时后效率衰减超50%。DCA分子与MeO-2PACz在溶液状态下自聚集行为的示意图。近期报道的基于共自组装单分子层策略的高效钙钛矿太阳能电池性能汇总。
近期，中国科学院半导体研究所游经碧研究员领导的团队发现，基于MACl制备的钙钛矿薄膜存在垂直方向上氯分布不均匀的问题，主要原因是MACl中的氯离子在钙钛矿结晶过程中迅速迁移至上表面引起富集。基于所开发的氯元素均匀分布的钙钛矿薄膜，团队研制出经多家权威机构认证、光电转换效率为27.2%的钙钛矿太阳能电池原型器件。该研究实现了钙钛矿太阳能电池效率与稳定性方面的协同提升，将为其产业化发展提供重要支撑。
论文概览宽带隙钙钛矿的稳定性是实现高效钙钛矿/硅叠层光伏器件的关键，但由于宽带隙钙钛矿中卤化物偏析导致的不稳定性仍然是一个重大挑战。结论展望本研究创新性地提出了一种离子位点竞争策略，通过精心设计的多Cl-源前驱体组分优化，实现了Cl离子在钙钛矿晶格与间隙位点的可控分布。
论文概览宽带隙钙钛矿太阳电池是叠层光伏器件的关键组成部分。然而宽带隙钙钛矿中较高的溴离子含量容易导致复杂的结晶过程和薄膜质量的降低。光稳定性测试中PA改性器件在1000小时连续光照老化后保持90.1%初始效率，远超对照组，证明2D钙钛矿通过结晶调控与相分离抑制实现钙硅叠层器件光电转换效率和长期稳定性的协同突破。这项工作为制备高质量宽带隙钙钛矿以及高性能钙硅叠层太阳能电池提供了重要的材料设计以及工艺路线指导。
我们深入研究了BPAH对ETL能级和迁移率的影响，并揭示了其与发光层之间的强相互作用，有效钝化了发光层表面缺陷，促进了电荷传输与辐射复合。研究亮点：一分子双功能：BPAH实现ETL能级调控与界面钝化BPAH分子插入POT2T分子间隙，改善π-π堆叠，提升电子迁移率；其咪唑基团与发光层中未配位Pb配位，增强铅-卤键结合力，有效抑制卤离子迁移与界面缺陷。
自组装单分子层已成为钙钛矿太阳能电池中一类重要的界面材料，能够调控能级、提升电荷提取效率，并改善器件效率与稳定性。其中，基于膦酸的自组装单分子层因其可与透明导电氧化物形成共价键，作为超薄、透明且可调控的空穴传输层而备受关注。解决这些挑战是将SAMs推向商业化钙钛矿太阳能产品的关键。
综上，该研究表明，在干燥气氛中制备活性层或在最终退火时引入适度湿度，可获得两步法FAPbI太阳能电池的最佳性能与稳定性。
Huang等人关键发现：溴杂质意外提升性能意外发现：商用SAM材料4PADCB中意外含有溴代杂质，这些杂质反而提升了叠层电池性能。低滞后性：Mix和C-4PADCB电池滞后明显小于纯Bz-PhpPACz（图5B）。
针对这一挑战，湘潭大学、西安交通大学、西安科技大学等多个团队合作设计并合成了两种具有相似骨架的香豆素衍生物固体添加剂：挥发性C5与非挥性C6。结论展望本研究通过精准设计一对结构相似但挥发性迥异的香豆素衍生物添加剂，首次系统比较并揭示了挥发性与非挥发性固体添加剂在有机太阳能电池中的作用机制差异。
论文第一完成单位为同济大学材料科学与工程学院。同济大学陆伟教授与袁宾研究员为论文通讯作者。陆伟教授团队以电磁功能材料为主要研究对象，在多功能集成电磁防护材料等方向进行了系统性研究。在国家重点研发计划、国家自然科学基金等项目的支撑下，近期多项电磁防护材料研究成果发表于高水平期刊。
