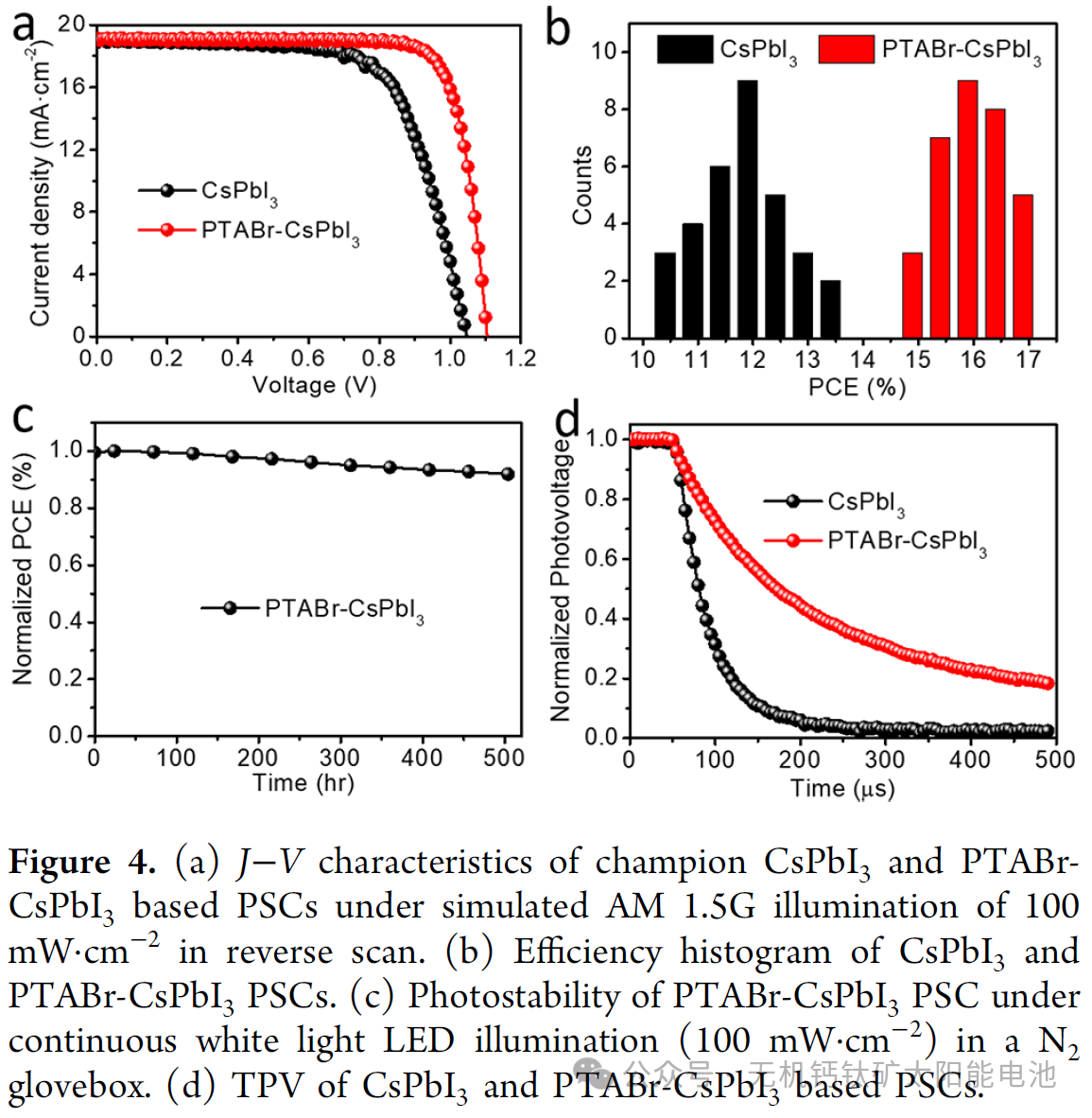

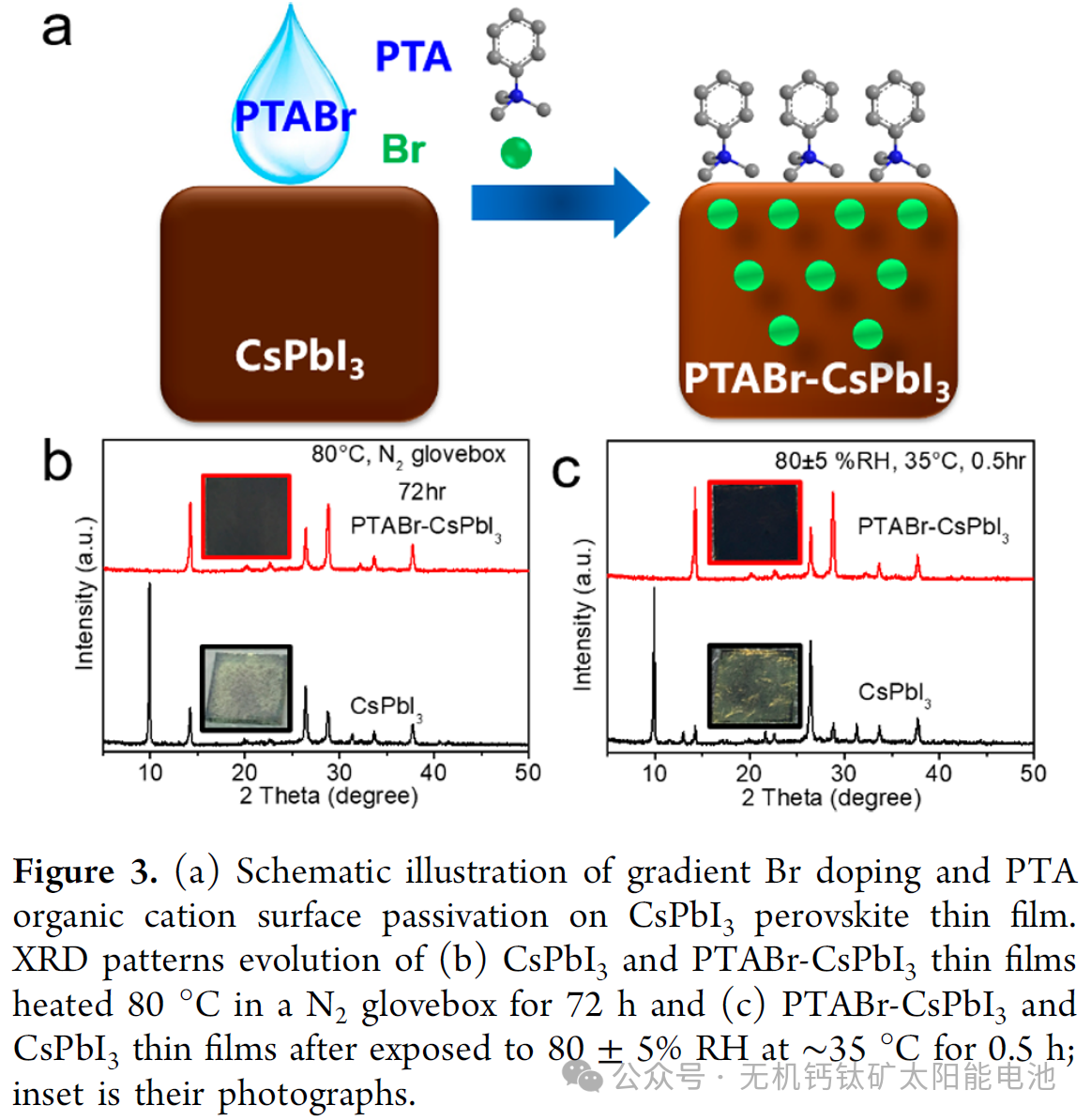

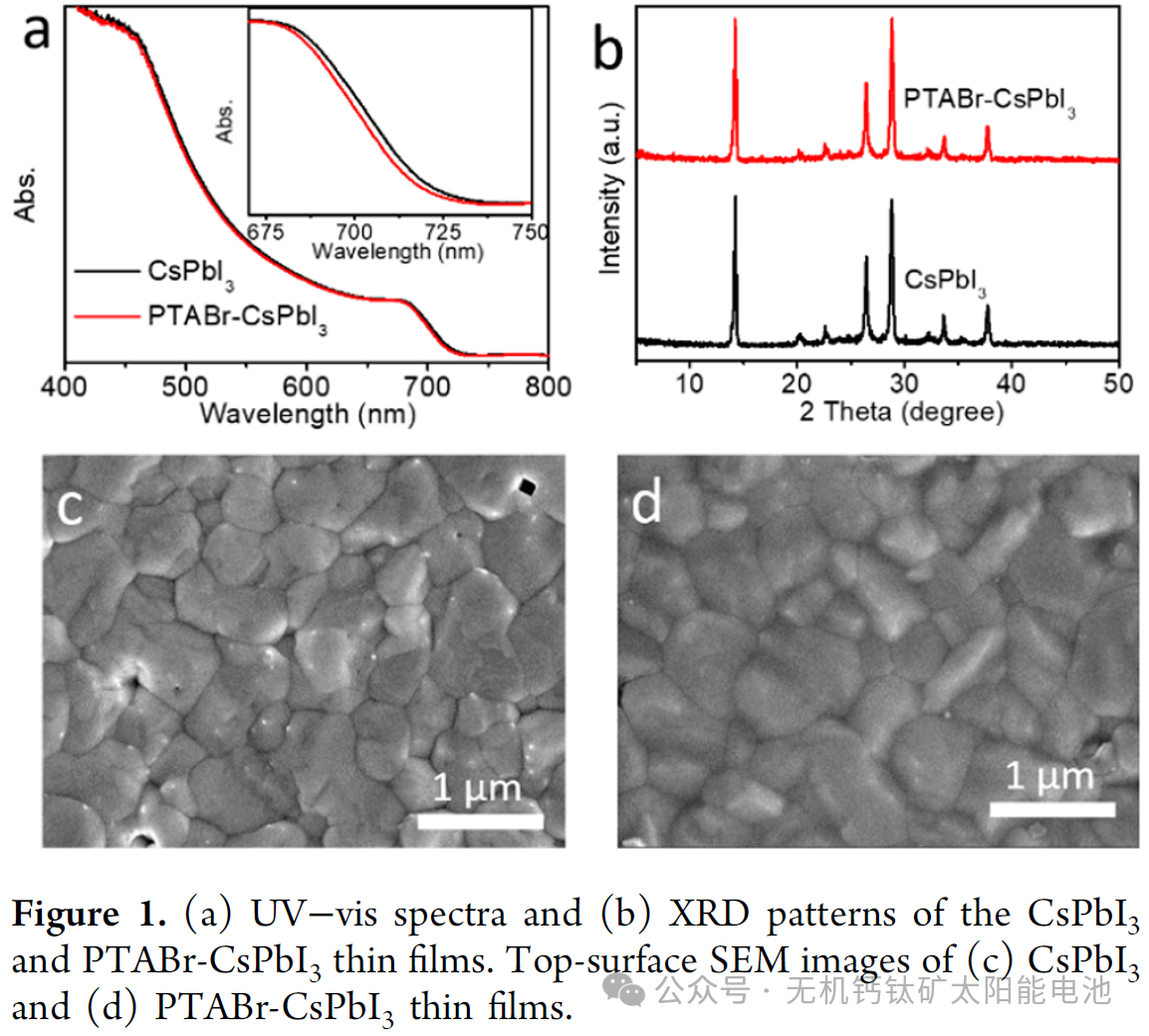

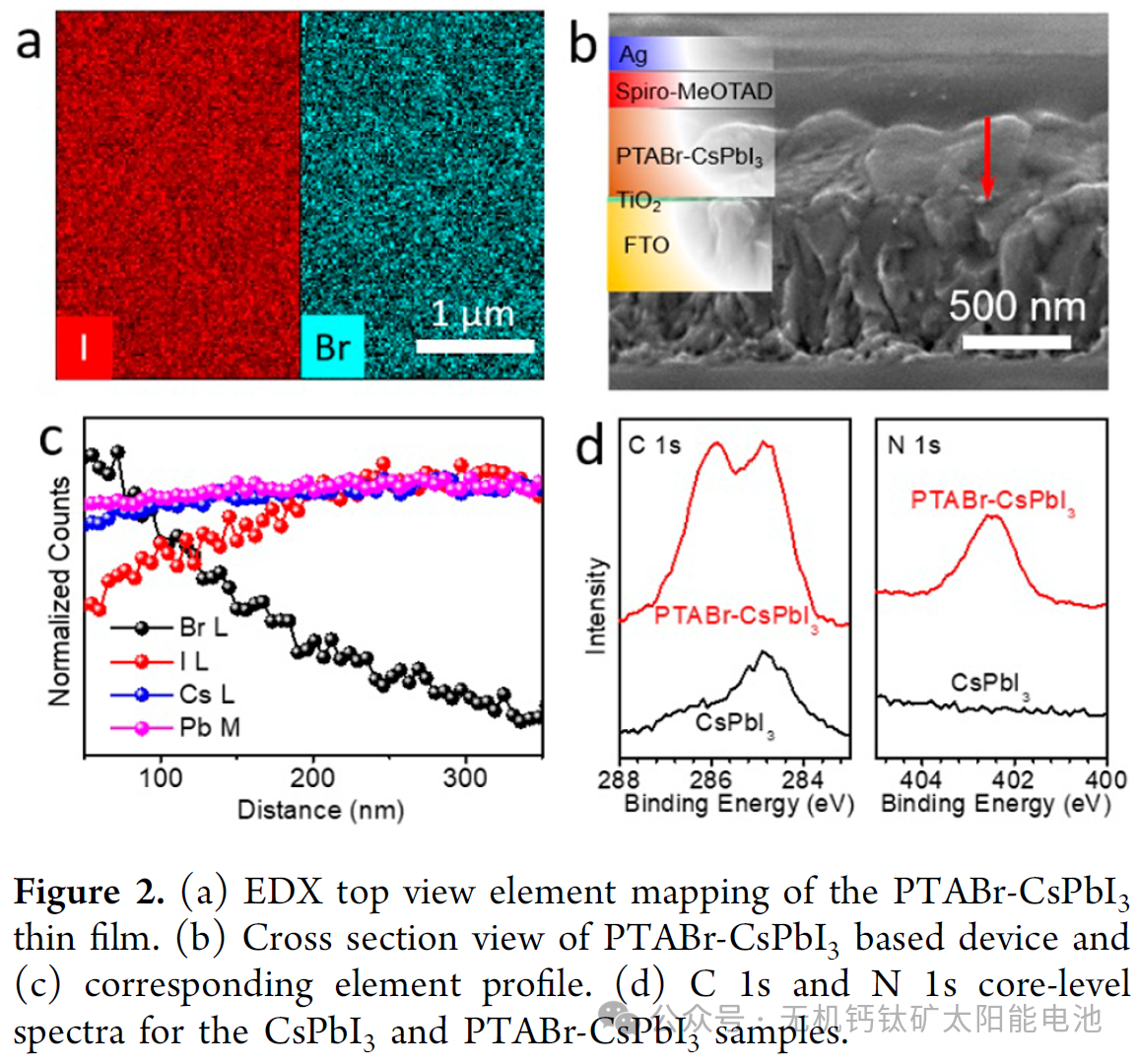

具有最合适带隙的全无机α - CsPbI₃钙钛矿面临着相稳定性低和高湿度敏感性的严峻挑战。鉴于此，2018年9月24日上海交大赵一新等于JACS发文，通过简单的苯基三甲基溴化铵(PTABr)后处理可以实现双功能稳定，包括梯度溴掺杂(或合金化)和表面钝化。对CsPbI₃进行PTABr处理仅在紫外 - 可见吸收光谱中引起小于5纳米的蓝移，但能显著稳定钙钛矿相，使其具有更好的稳定性。最后，经过PTABr处理的高度稳定的基于CsPbI₃的钙钛矿太阳能电池展现出可重复的光伏性能，冠军效率高达17.06%，稳定输出效率为16.3%。因此，通过梯度卤化物掺杂和表面有机阳离子钝化对钙钛矿进行的一步双功能稳定化，为设计稳定且高性能的全无机卤化铅提供了一种新颖且有前景的策略。
原文：https://doi.org/10.1021/jacs.8b07927
索比光伏网 https://news.solarbe.com/202506/11/390177.html
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
论文概览近年来，倒置钙钛矿太阳能电池在自组装分子使用方面效率迅速提高。技术亮点锚定强化：引入富羟基ITO纳米颗粒作为中间层，通过稳固的化学键合有效“锁住”自组装分子空穴传输层，从根本上抑制其在溶剂处理与长期运行中的脱附问题。通过计算P/Sn元素比，进一步评估了PSCs老化过程中SAM的脱附情况。如图4a所示，ITO/INPs/SAM基底上的钙钛矿显示出比ITO/SAM基底上的更强的PL猝灭，表明孔导电性更高，这归因于在钙钛矿涂覆过程中抑制了SAM的脱附。
本文东华大学王宏志和张青红等人开发了一种无损封装策略，以实现空气处理PSCs的全生命周期管理。本工作为空气处理PSCs的全生命周期管理提供了一条有前景的途径。
在室内光照条件下，VIPS修饰的柔性器件效率超过40%。
SnO纳米颗粒溶液是目前制备高效溶液法钙钛矿太阳能电池中电子传输层的重要浆料。本文南京工业大学晁凌锋、夏英东和陈永华等人报道了一种磷酸盐缓冲合成策略，可有效稳定SnO胶体。基于此，钙钛矿太阳能电池实现了26.40%的高能量转换效率，并表现出优异的工作稳定性。精准调控表面化学状态，优化器件性能在弱碱性缓冲条件下，SnO薄膜表面羟基与氧空位达到平衡态，促进电荷提取、降低界面复合，最终使钙钛矿太阳能电池效率提升至26.40%。
富勒烯基电子传输层常用于锡基钙钛矿太阳能电池以实现高功率转换效率，但其存在成本高、合成复杂、电子迁移率低以及与钙钛矿相互作用有限等问题。该研究展示了非富勒烯ETL在锡基钙钛矿光伏中的潜力。研究亮点：高效率与大尺寸兼备：采用非富勒烯ETL材料P3，实现了小面积16.06%和大面积14.67%的高效率，且均通过第三方认证，为锡基钙钛矿太阳能电池的大面积化提供了可行路径。
然而，在水合手性液晶体系中实现钙钛矿纳米晶的双手机性圆偏振发光仍面临挑战，主要因其易受水分诱导降解和液晶有序性破坏的影响，从而限制了发光效率、结构完整性和手性光学调控能力。重要的是，通过设计非对称双层结构的反射特性，该复合材料可实现依赖观察方向的双手机性圆偏振发光。
我们揭示了掺杂机制，并证明此类掺杂剂可将钙钛矿/OSC异质结处的空穴提取效率提升45%。使用金属茂盐掺杂剂的钙钛矿/OSC光活性层，相比使用传统LiTFSI基掺杂剂的薄膜，对湿气诱导降解的耐受性显著增强。显著增强器件界面稳定性与空穴提取金属茂盐掺杂剂及其反应副产物中性二茂铁能有效钝化钙钛矿表面，诱导能带弯曲并形成表面杂化态，从而提升空穴提取效率。
可印刷的后电极是钙钛矿太阳能电池规模化应用的关键技术。碳电极在n-i-p结构中已广泛应用，但其在p-i-n结构中的应用因界面能量失配而受限。
AP中的硫代羧酸盐基团可强螯合欠配位Pb，钝化缺陷并抑制铅泄露；其含氮部分与I形成氢键，抑制碘空位形成。本工作证明了AP作为高效界面调控剂的有效性，并为稳定高效全无机PSCs的多功能分子工程提供了新思路。高效缺陷抑制与能级优化：AP处理显著提升薄膜结晶质量、降低陷阱态密度，并优化钙钛矿/空穴传输层能级对齐，实现高达22.16%的转换效率与1.29V的高开路电压。
室温亚埃级成像揭示了量子点中卤化铅钙钛矿晶格固有的原子特征与八面体倾斜，表明其在受热扰动前已处于预倾斜的低对称性状态。这些发现揭示了钙钛矿量子点本征的结构柔性，并为优化量子点在各类光电器件中的稳定性与效率提供了一种可扩展的后合成处理方法。
近年来，随着自组装分子的应用，倒置钙钛矿太阳能电池的效率迅速提升，但SAM分子易脱附的问题严重制约了器件稳定性。本研究华东师范大学李晓东和方俊锋等人引入功能化的氧化铟锡纳米颗粒，以促进并增强SAM在基底上的自组装。与ITO基底上传统物理吸附、易脱附的OH不同，INPs上的OH基团键合稳定，能耐受溶剂冲洗和长期老化，从而抑制器件老化过程中SAM的脱附。
