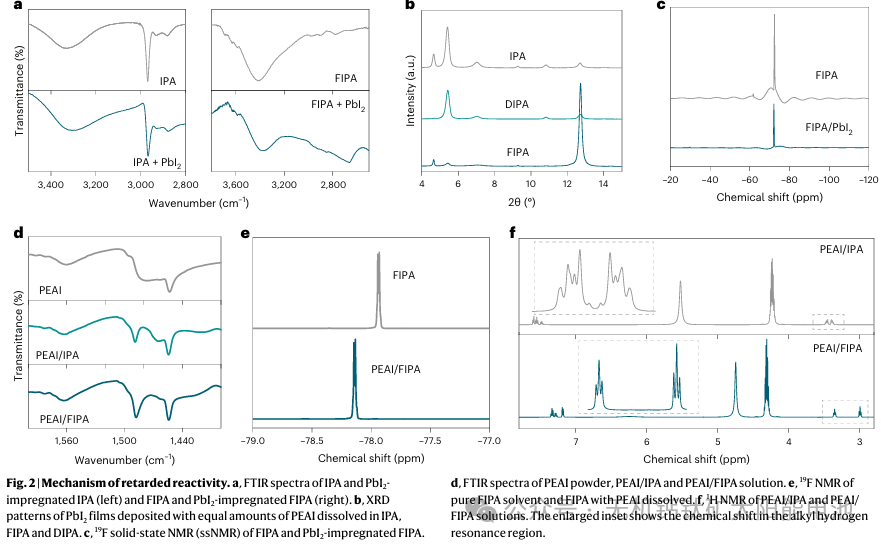

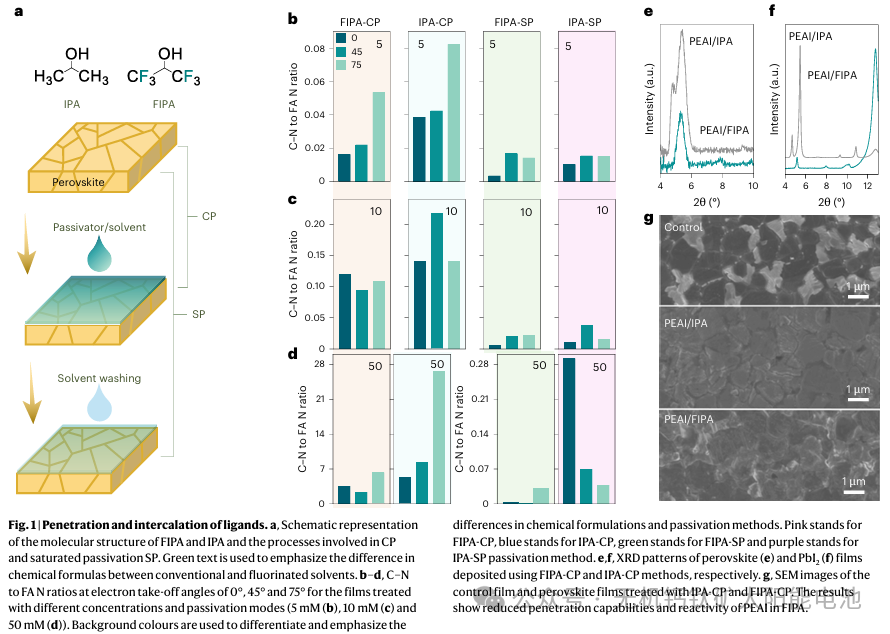

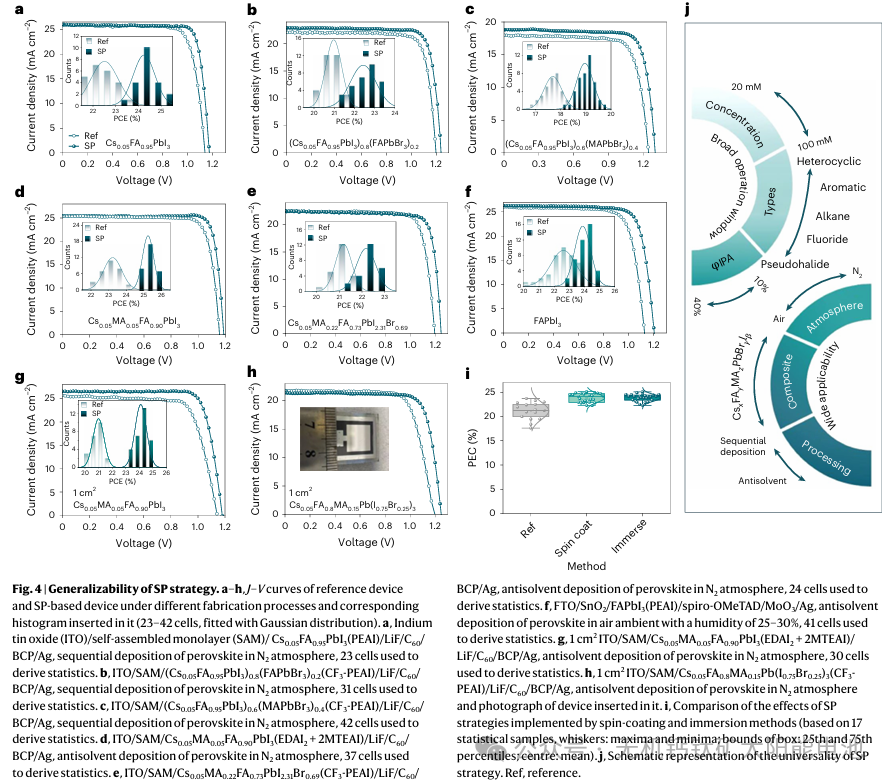

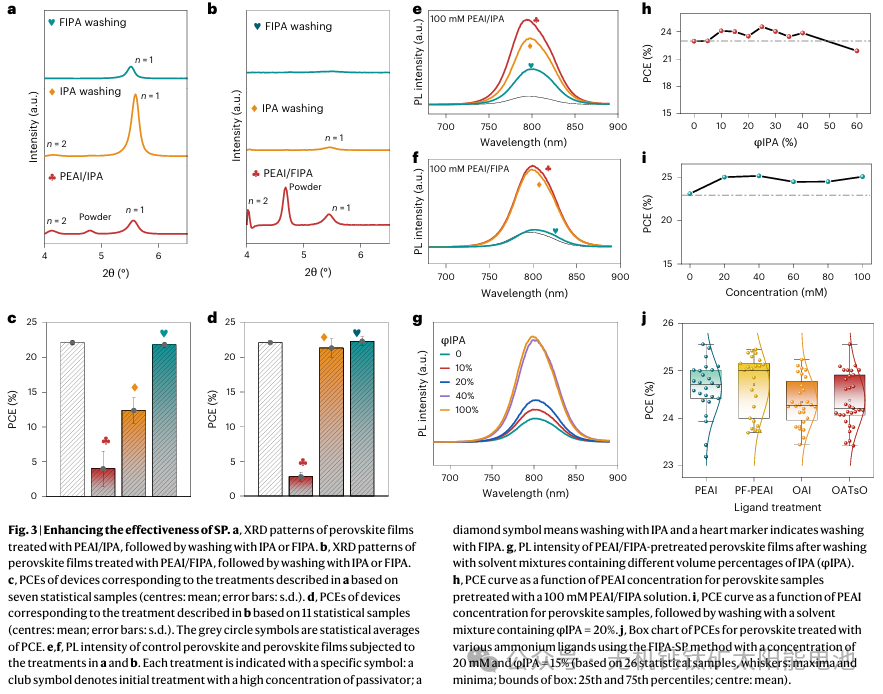

表面缺陷钝化对于提高钙钛矿太阳能电池的效率和稳定性至关重要。然而，其可重复性和普遍适用性尚未得到充分探索，这限制了大规模生产。鉴于此，2025年6月9日西湖大学Rui Wang等于NE发文，介绍一种基于氟化异丙醇的钝化策略，仅用一层薄薄的低维钙钛矿就能完全钝化表面缺陷，且不会干扰电荷传输。氟化异丙醇降低了钝化剂分子与钙钛矿的反应活性，并允许使用高浓度的钝化剂，确保缺陷完全被钝化。随后用氟化异丙醇和异丙醇的混合溶剂冲洗，可去除多余的钝化剂分子。该策略具有较宽的工艺窗口，对钝化剂浓度的偏差具有较高的容忍度，并且适用于各种器件结构、钙钛矿成分和器件面积。这种方法能实现高功率转换效率，并有潜力提高工业制造中的可扩展性和生产良率。
索比光伏网 https://news.solarbe.com/202506/11/390176.html
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
东芝能源系统公司主导该项目，长州工业株式会社、电通信大学和金泽大学共同实施。该试验涉及将叠层的钙钛矿太阳能电池与铅稳定技术集成到户外测试模块中。该活动计划于2025年8月8日至2026年12月举行。
富勒烯基电子传输层常用于锡基钙钛矿太阳能电池以实现高功率转换效率，但其存在成本高、合成复杂、电子迁移率低以及与钙钛矿相互作用有限等问题。该研究展示了非富勒烯ETL在锡基钙钛矿光伏中的潜力。研究亮点：高效率与大尺寸兼备：采用非富勒烯ETL材料P3，实现了小面积16.06%和大面积14.67%的高效率，且均通过第三方认证，为锡基钙钛矿太阳能电池的大面积化提供了可行路径。
然而，在水合手性液晶体系中实现钙钛矿纳米晶的双手机性圆偏振发光仍面临挑战，主要因其易受水分诱导降解和液晶有序性破坏的影响，从而限制了发光效率、结构完整性和手性光学调控能力。重要的是，通过设计非对称双层结构的反射特性，该复合材料可实现依赖观察方向的双手机性圆偏振发光。
我们揭示了掺杂机制，并证明此类掺杂剂可将钙钛矿/OSC异质结处的空穴提取效率提升45%。使用金属茂盐掺杂剂的钙钛矿/OSC光活性层，相比使用传统LiTFSI基掺杂剂的薄膜，对湿气诱导降解的耐受性显著增强。显著增强器件界面稳定性与空穴提取金属茂盐掺杂剂及其反应副产物中性二茂铁能有效钝化钙钛矿表面，诱导能带弯曲并形成表面杂化态，从而提升空穴提取效率。
本文苏州大学袁建宇等人报道了一种高效的原位熵配体工程策略，使用双磷酸酯来提升有机-无机杂化FAPbI量子点的分散性和电荷传输性能。研究亮点：效率突破：认证效率达18.23%通过DEHP熵配体工程，量子点太阳能电池实现18.68%的最高效率，是目前报道的最高效率之一，彰显该策略在提升器件性能方面的强大潜力。
可印刷的后电极是钙钛矿太阳能电池规模化应用的关键技术。碳电极在n-i-p结构中已广泛应用，但其在p-i-n结构中的应用因界面能量失配而受限。
兼具高光电效率与机械弹性的有机太阳能电池对于可穿戴设备至关重要。本文天津大学叶龙等人引入一种广泛适用的策略，使用弹性体SEEPS，其通过精细调节与受体的相容性来实现OSCs的增韧。SEEPS诱导显著的次级弛豫以耗散应变能，使断裂应变提高超过11倍。
AP中的硫代羧酸盐基团可强螯合欠配位Pb，钝化缺陷并抑制铅泄露；其含氮部分与I形成氢键，抑制碘空位形成。本工作证明了AP作为高效界面调控剂的有效性，并为稳定高效全无机PSCs的多功能分子工程提供了新思路。高效缺陷抑制与能级优化：AP处理显著提升薄膜结晶质量、降低陷阱态密度，并优化钙钛矿/空穴传输层能级对齐，实现高达22.16%的转换效率与1.29V的高开路电压。
室温亚埃级成像揭示了量子点中卤化铅钙钛矿晶格固有的原子特征与八面体倾斜，表明其在受热扰动前已处于预倾斜的低对称性状态。这些发现揭示了钙钛矿量子点本征的结构柔性，并为优化量子点在各类光电器件中的稳定性与效率提供了一种可扩展的后合成处理方法。
通过协同利用分子内偶极与锚定基团-金属电极间形成的偶极，Rh-Py可显著增强界面偶极矩，不仅有效强化内建电场，还优化了有机太阳能电池的欧姆接触，使其能量转换效率突破20%。此外，Rh-Py与Pb之间的强相互作用可有效钝化钙钛矿薄膜中的Pb缺陷。
近年来，随着自组装分子的应用，倒置钙钛矿太阳能电池的效率迅速提升，但SAM分子易脱附的问题严重制约了器件稳定性。本研究华东师范大学李晓东和方俊锋等人引入功能化的氧化铟锡纳米颗粒，以促进并增强SAM在基底上的自组装。与ITO基底上传统物理吸附、易脱附的OH不同，INPs上的OH基团键合稳定，能耐受溶剂冲洗和长期老化，从而抑制器件老化过程中SAM的脱附。
