索比光伏网讯:

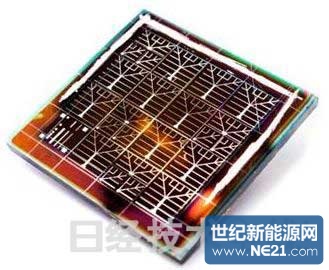

比利时imec的材料研究所——imomec与欧洲研究机构联盟——Solliance于2013年7月3日宣布，已确认多结晶CZTSe（Cu2ZnSnSe4）类太阳能电池单元的转换效率达到了9.7％。单元面积为1cm见方。
CZTSe类太阳能电池不使用铟（In）和镓（Ga）等稀有金属，因此比CIGS类太阳能电池更容易提高产量，而且有望以低成本生产。出于同样的目的，以硫（Ｓ）代替硒（Se）的CZTS类太阳能电池，或同时使用硫和硒的CZTSSe类太阳能电池的开发也在推进之中。这些太阳能电池的组成虽然相似，但带隙却大不相同。例如，CZTSe类单元的带隙为0.9V，而CZTS类单元却高达1.5～1.6eV。imomec等的目标是使CZTSe和CZTS等多接合型单元实现高转换效率。
CZTSSe类太阳能电池方面，美国IBM公司和Solar Frontier等已经发布过转换效率为11.1％的2cm见方单元。
此次的CZTSe类单元为多结晶型。具体制作方法是，在玻璃基板上形成钼（Mo）薄膜后，用溅射法层积铜、锌和锡。然后在硒化氢（H2Se）气体中退火。CZTSe层的厚度约为1μm，多结晶的粒径也为1μm左右。之后，再利用普通的薄膜太阳能电池工艺形成布线和防反射层。
转换效率以外的特性为，短路电流密度为38.9mA/cm2，开路电压为0.41V，FF值为61％。（记者：野泽 哲生）
比利时imec的材料研究所——imomec与欧洲研究机构联盟——Solliance于2013年7月3日宣布，已确认多结晶CZTSe（Cu2ZnSnSe4）类太阳能电池单元的转换效率达到了9.7％。单元面积为1cm见方。
CZTSe类太阳能电池不使用铟（In）和镓（Ga）等稀有金属，因此比CIGS类太阳能电池更容易提高产量，而且有望以低成本生产。出于同样的目的，以硫（Ｓ）代替硒（Se）的CZTS类太阳能电池，或同时使用硫和硒的CZTSSe类太阳能电池的开发也在推进之中。这些太阳能电池的组成虽然相似，但带隙却大不相同。例如，CZTSe类单元的带隙为0.9V，而CZTS类单元却高达1.5～1.6eV。imomec等的目标是使CZTSe和CZTS等多接合型单元实现高转换效率。
CZTSSe类太阳能电池方面，美国IBM公司和Solar Frontier等已经发布过转换效率为11.1％的2cm见方单元。
此次的CZTSe类单元为多结晶型。具体制作方法是，在玻璃基板上形成钼（Mo）薄膜后，用溅射法层积铜、锌和锡。然后在硒化氢（H2Se）气体中退火。CZTSe层的厚度约为1μm，多结晶的粒径也为1μm左右。之后，再利用普通的薄膜太阳能电池工艺形成布线和防反射层。
转换效率以外的特性为，短路电流密度为38.9mA/cm2，开路电压为0.41V，FF值为61％。（记者：野泽 哲生）
索比光伏网 https://news.solarbe.com/201801/23/124377.html
