组件串联后，只要开压低于逆变器的最大接入电压，工作电压在逆变器的MPPT电压范围之内，这就够了吗?
注意!最有方案已定是满足上述两条件后，以尽可能最大的数量进行串联。
一、光伏组串设计的一般原则
在光伏项目中，光伏组件的串联数量如何选择?
一般情况下，我们参考《光伏发电站设计规范(GB 50797-2012)》中的规定，要同时满足两个条件：
条件1：光伏组件串联后的最大开路电压低于逆变器的最大接入电压
如果光伏组件串联后的最大开路电压超过逆变器的最大接入电压，则逆变器会烧毁。
条件2：光伏组件串联后的MPPT电压在逆变器的MPPT电压范围之内。
如果光伏组件串联后的MPPT电压在逆变器的MPPT电压范围之外，则影响项目的发电量。
那是不是同时满足上述两个条件，就是最优方案了呢?
不是!
二、某户用项目设计案例
某户用项目，由于户用场地原因，选择了12片300Wp光伏组件、3.6kW逆变器，参数如下图所示。
1)光伏组件参数
从上表可以看出，组件的关键参数如下：
Voc=39.85V Vmpp=32.26V
Imp=9.30A Isc=9.75A
Voc温度系数：-0.3%/ ℃
2)逆变器参数
从上表可以看出，逆变器的关键参数如下：
最大直流输入电压600V
MPPT电压范围80~500V
3)当地的环境参数
极端高温35.4℃
极端低温-19.8℃
通过环境参数计算获得
最大开路电压：
39.85V*[1+((-19.8)-25)*(-0.3%)]=45.21V
根据条件1公式：
600 ÷ 45.21=13.3
因此，最多串联13个光伏组件。
根据条件2公式：
最大MPPT电压：
32.26V*[1+((-19.8)-25)*(-0.3%)]=36.6V
最小MPPT电压：
32.26V*[1+(35.4-25)*(-0.3%)]=31.25V
通过MPPT电压范围80~500V计算获得
串联个数是3~13个
综合条件1、条件2，光伏组件串联的数量为3~13个。
本项目的12片光伏组件，安装上最初采用了2✖️6的串联方案，即6个组件串成一个支路，分2个支路进入逆变器。

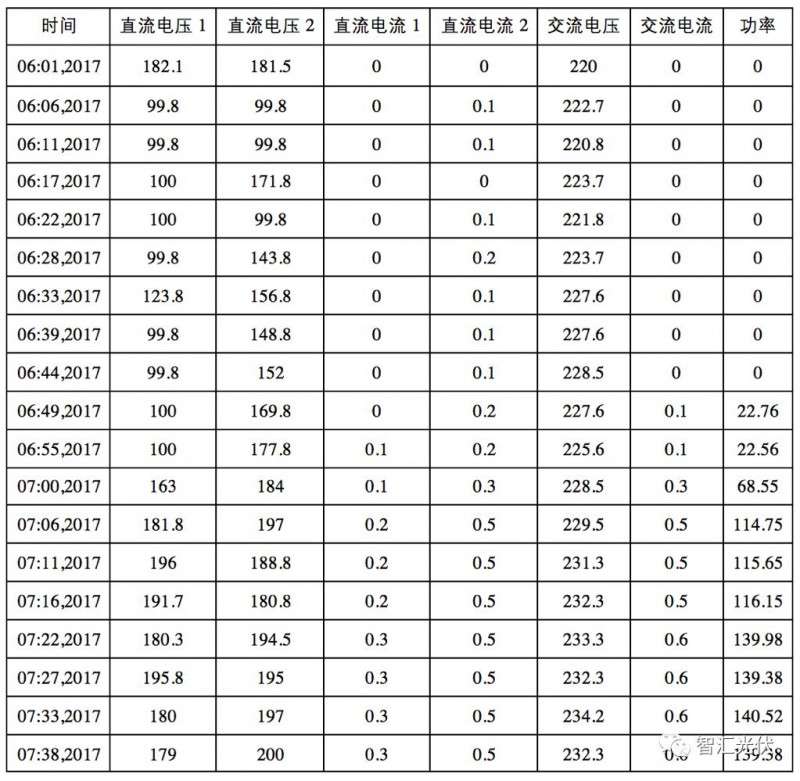

采用该方案，逆变器的后台监控数据如下表所示。
从上表可以发现两个问题：
1)两个支路之间，存在匹配损失。
2)逆变器的直流电压始终在200V以内。
上述方案满足两个条件：1)开压低于600V 最大接入电压，2)工作电压在80~500V的MPPT电压范围之内，但该接线方案会影响逆变器工作效率。
三、Boost工作影响效率

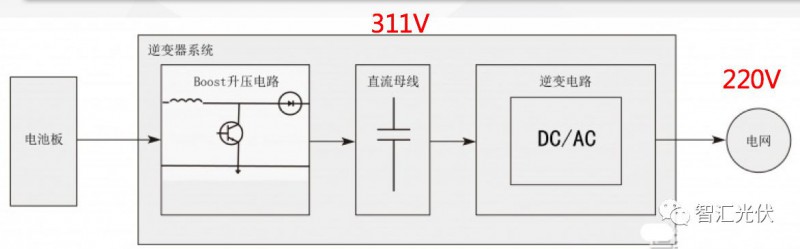

逆变器的内部构造如下图。
上图中，你逆变器的直流母线电压一般要达到输出交流电压的1.414倍及以上。如果低于此值，则Boost升压电路工作。
以单相220V为例，直流母线电压要达到311V。
当采用6个组件串联的方案，逆变器的电压始终保持在311V以内，因此Boost需要工作，同时会发热，影响转换效率。
然而，Boost电路本身虽然有效率损失，但能够大大提升并网光伏逆变器在实际应用中的适应性。

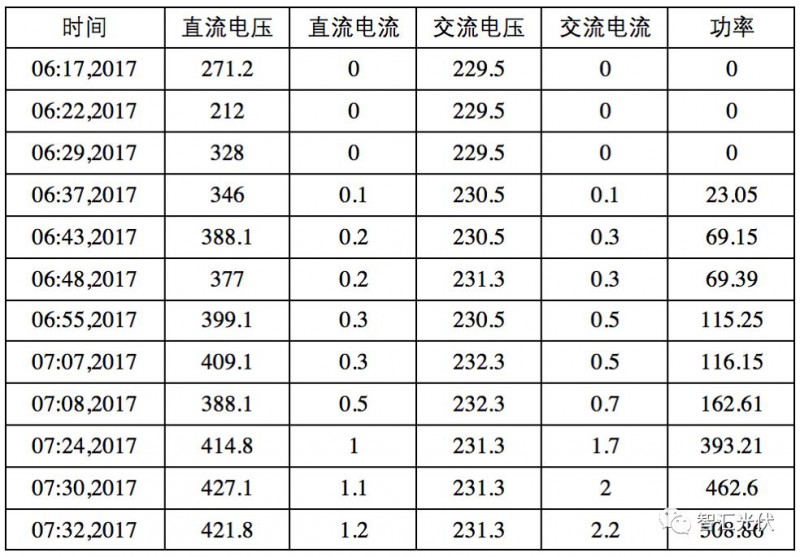

如果将上述光伏组件串联方案修改为12个光伏组件串联成一路，则逆变器的监控参数如下表所示。
从上表可以看出，12个组件串联成一路，逆变器的电压始终保持在311V以上，Boost不需要工作，减少效率损失。
1)计算组件“最小MPPT电压”时，组件温度不是环境最高温35.4℃，而一般是比环境温度高20-25摄氏度，可取60℃。
2)很多逆变器企业标的MPPT电压范围，有的写到80-500V，那是偷换概念，因为80V时根本不能满载工作。应当按满载MPPT电压范围来计算组串数量下限
3)计算每路MPPT可并联串数还要看其额定输入电流，并除以组件的Impp得出最大串数
4)两路或多路MPPT的逆变器，每个MPPT还有限制功率的，需要在此范围内连接输入组件数量。
四、结论
通过上述分析可以发现：
与12串的方案相比，6串的方案虽然能保证逆变器正常工作，但会在一定程度上影响系统效率，从而减少发电量。
在大型项目中，一个支路的光伏组件越多，并联支路数量越少，可以减少汇流箱的用量、组件~汇流箱电缆的用量。
因此，在光伏项目设计中，光伏组件串联后，只要同时满足两个条件：开压低于逆变器的最大接入电压，工作电压在逆变器的MPPT电压范围之内，
光伏组件应该以尽可能最大的数量进行串联。
