很多人认为组件缺陷并不可怕,但数据告诉我们,其实并没有那么简单。而要真正“看透”组件,我们需要祭出两把利剑:组件IV曲线和组件EL图片。
正常的太阳能电池组件的I-V曲线平滑,所测试的EL图片亮度一致、无阴影(测试组件为低效率的组件因此功率偏低,仅做参考):
在实际生产中出现一些组件I-V曲线弯曲,对于这些曲线不良的组件,经EL测试后,发现电池片存在不良的现象,具体为:

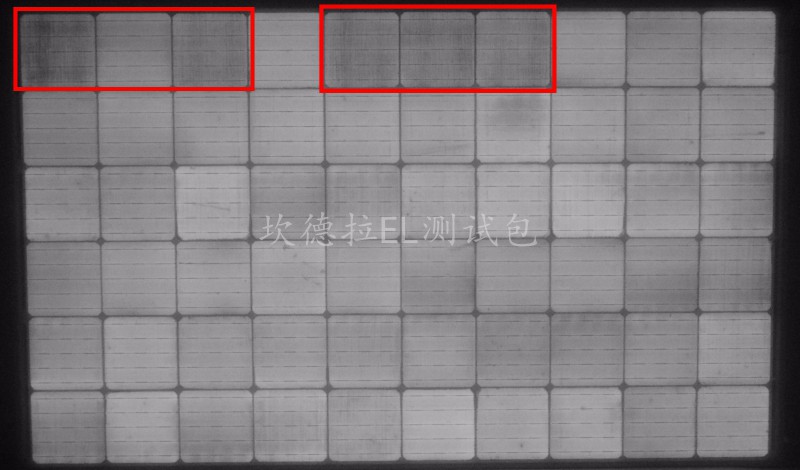

1电池漏电流过大
原因:电池片中的有害杂质及缺陷造成。

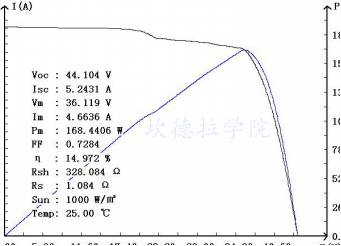

影响:组件整体电压减小,I-V曲线表现在下降处有拱起。
系统影响:组件本身的漏电流过大,可能造成逆变器漏电流过大停机,或者并网箱漏电保护器保护跳闸。

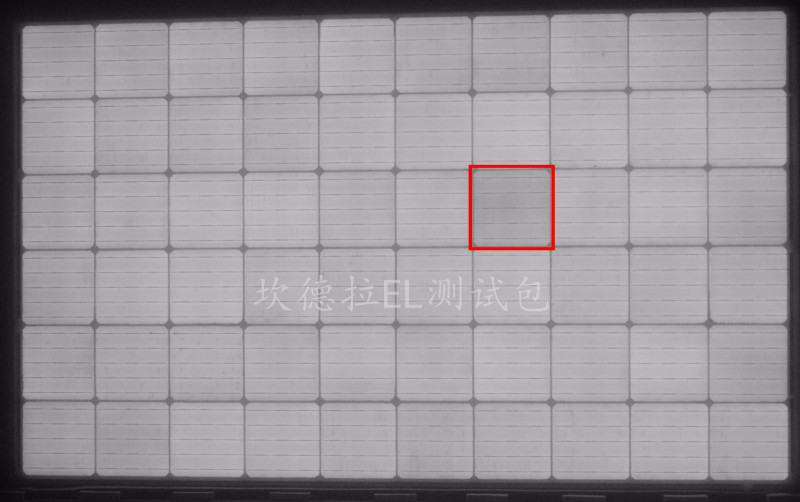

2碎片
分析:电池片来料隐裂或人为因素(搬运、运输、安装、运维等)造成电池片破裂。

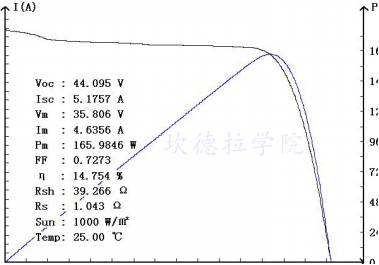

影响:该片电池片电流减小,I-V曲线电流有台阶。
系统影响:组件本身的碎片在系统运行过程做造成隐裂部分局部温度过高,产生热斑现象,加快材料的老化、组件功率衰减快等,严重情况可造成材料着火。
