索比光伏网讯:近来跟一些业内客户交流，笔者听到了一个“新奇”的说法：某厂家的模块化UPS有一个奇妙的功能，就是单个功率模块可以单独作为完整UPS使用，并列为一大卖点。看来市场营销也要与时俱进，这不就是以前的“分散旁路”的模块化UPS吗？十多年来都没有改变过的技术，现在被包装成新卖点了，这真是“知识就是力量”啊。
熟悉模块化UPS发展的业内同仁应该都了解，模块化UPS的系统架构从开始就有两条不同的技术路线：分散旁路和集中旁路。这里笔者想从技术的来源和性能可靠性来对比谈谈这两种方案的选择，希望能给读者一些启发和帮助。
一、两种旁路方案的架构定义和来源
模块化UPS，顾名思义，是将大功率的UPS系统，分开成多个子模块并联，通过优化的系统控制，实现系统的在线扩容升级、维护，并大幅提高系统的可靠性、可用性和节能效果，降低客户的维护成本，近年来已经渐渐成为主流客户的首选。下面以市场上典型的基于10个30kVA功率模块的300kVA系统来做分析。
（1）分散旁路架构

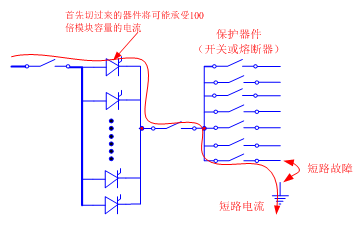

分散旁路架构，即每个功率模块含有整流、逆变和电池变换等部分以外，还含有与功率模块容量相等的静态旁路，可以认为是一台没有液晶监控的UPS。多个模块在机柜中并联组成系统，模块间相互关系类似于传统多并机UPS系统。系统切换到旁路供电时，负载由所有功率模块内的分散旁路来并联供电。系统架构图如图1所示。
图1.分散旁路架构图
（2）集中旁路架构

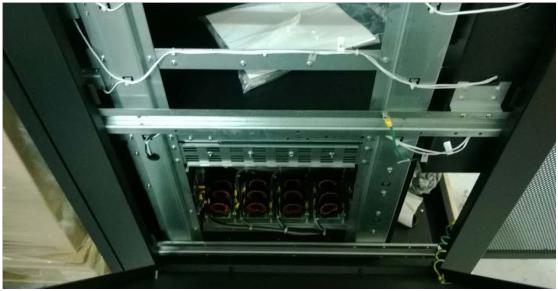

集中旁路架构，系统只有一个与系统容量相等的集中旁路模块，功率模块内仅包含整流、逆变和电池变换电路，每个部分均由独立的控制器，模块间的并联不再是传统的UPS并机系统，而是包含复杂的逆变均流，旁路控制和监控等逻辑。系统架构图如图2所示。
图2.集中旁路架构图
