光伏系统常见故障及排查措施

来源:索比光伏网发布时间:2017-03-03 10:51:03
 逆变器通常是光伏系统最复杂的智能器件,当系统和逆变器出现故障时,通常会通过逆变器的界面来直观的显现。

通常比较常见的故障有下列几个:

1、无市电

2、继电器检测故障

3、绝缘故障

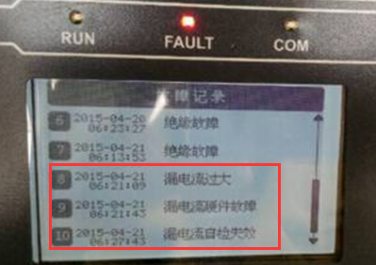

4、GFCI故障,漏电流故障

5、漏保跳闸

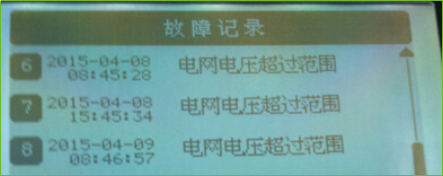

6、电网电压过高

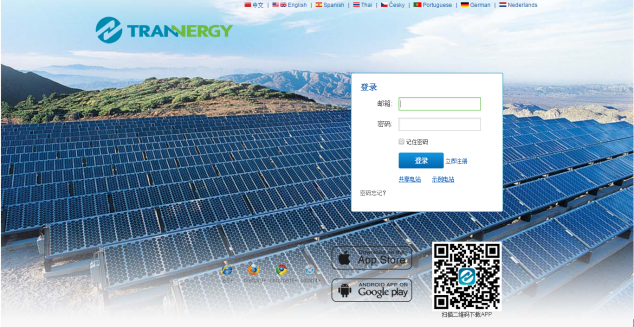

7、监控无数据

为了方便用户判断,并及时作出应对措施,下面我们将对该常见故障进行详细阐述。

一、无市电



单相机显示: utility loss

三相机显示: 无市电, utility loss

常见客户描述:机器已经启动,不并网发电

排查步骤:

单相机,检查Vac,frequency值是否为0,检查交流线路开关是否合上,拔下与逆变器连接AC端子测量导线上AC端子内是否有电压。

三相机,打开“逆变器状态”页面,查看交流侧是否有值,检查交流线路开关是否合上,拔下与逆变器连接AC端子测量导线上AC端子内是否有电压。

二、继电器检测故障



单相机显示:relay-check fail

三相机显示:relay-check fail, relay device fault,继电器自检失效,继电器硬件故障

常见客户描述:机器反复重连,持续报继电器故障,不并网

三、绝缘故障


单相机显示:Isolation fault

三相机显示:绝缘故障,Isolation fault

常见客户描述:报绝缘故障,Isolation fault, 不发电

排查步骤

该问题可能与直流侧线路绝缘性、接地或逆变器本身相关,若有两组组串接入,拔出组串接头,每次只保留一路,排查是哪一组问题,若有组串没有接入逆变器回复正常,接入就会报故障, 则需要排查该串线路及组件是否有破损、进水情况。

可以用一台附近正常工作的机器或新机进行替换试验,如正常则说明是逆变器本身问题,如果还是有问题,则说明是线路问题,需要排查直流侧。
