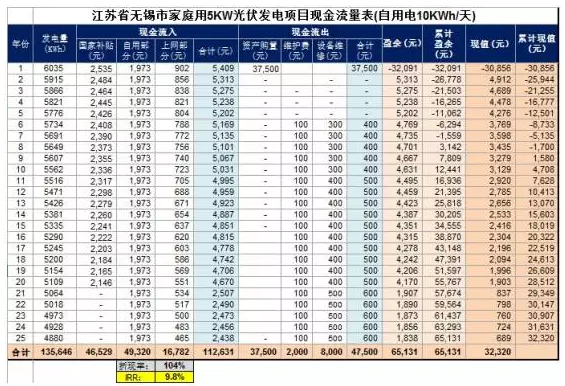

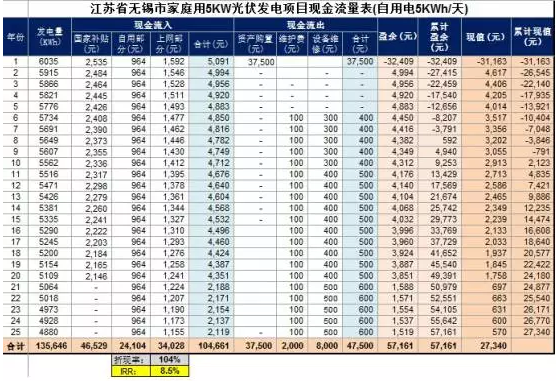

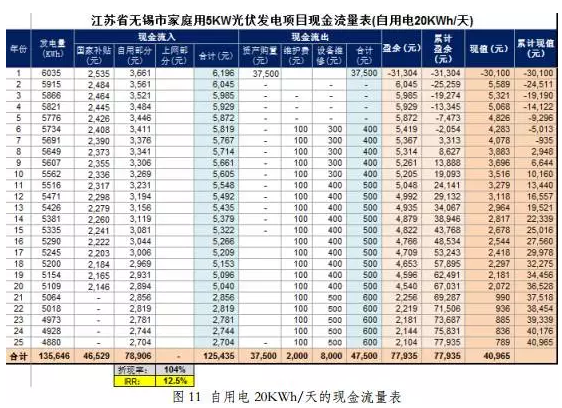

5KW家用光伏设计安装方案及三种用电模式收益分析（附组件详细参数）

分布式光伏发电的装机容量较小，一般单点接入容量小于 6MW，一次性投资的成本费用较低，建设周期短，投资风险小，靠近用户侧安装能够实现就近供电，投资回报率较高。

项目概况1

项目名称：江苏省无锡市家庭用 5KW 分布式光伏发电项目

建设规模：5KW晶体硅光伏发电系统

地址：江苏省无锡市

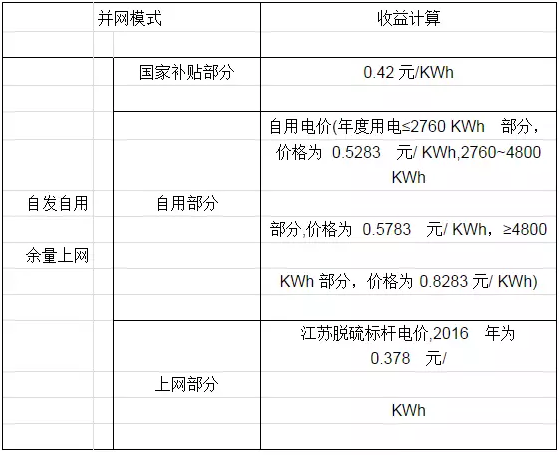

并网类型：自发自用、余量上网

按接受太阳能辐射量的大小，一般以全年总辐射量和全年日照总时数表示。我国是太阳能资源丰富的国家之一，全国总面积 2/3 以上地区年日照时数大于 2000 小时。

无锡市太阳能资源较为丰富，全市年平均太阳总辐射量在 4466.88MJ/m2，水平面辐照年总值为 1240.8KWh/m2，最佳倾角的辐照年总值为 1420.1 KWh/m2。

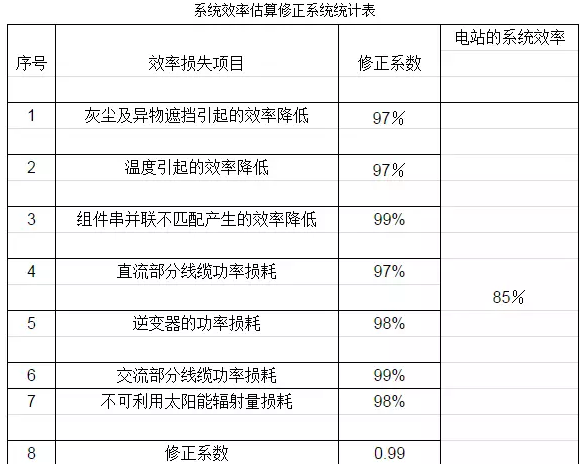

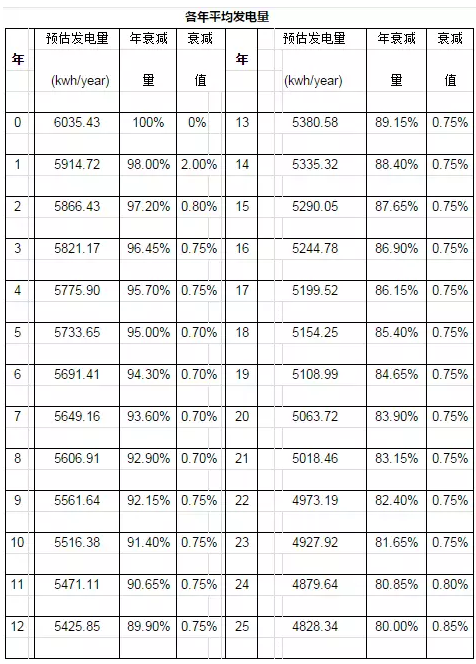

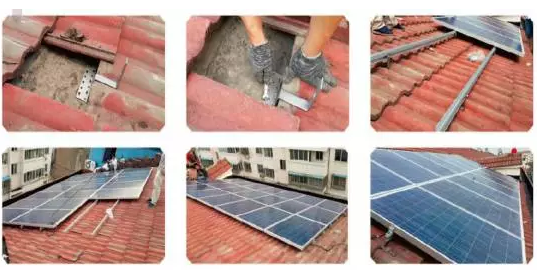

本工程安装容量 5KW，拟建设在江苏省无锡市家庭用业主自家屋顶。预计使用多晶体硅电池组件 20 块，全部顺着业主屋顶固定角度铺设安装。光伏系统发电拟以 220V 电压等级并入电网。

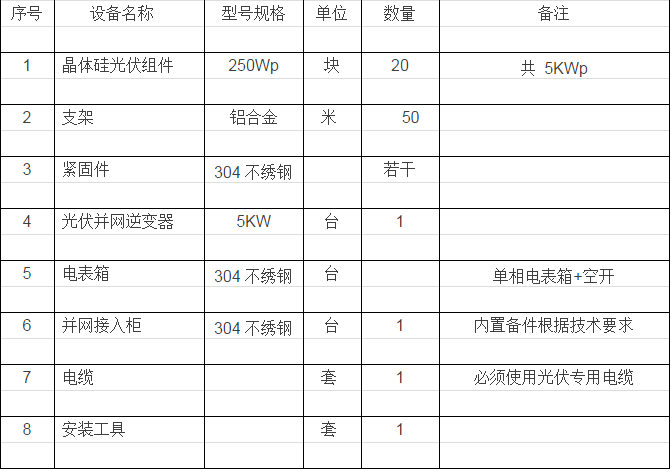

主要设备选型2

光伏组件

1)、项目拟使用 250Wp 多晶体硅光伏组件，共 20 块，光伏组件必须为知名厂商生产的成熟产品并获得相关认证;

多晶硅光伏组件

2)、组件参数如下表：

逆变器

1)、逆变器初步拟选择固德威 5KW 单相并网型逆变器 1 台;

2)、光伏逆变器最好使用三相型，避免使用单相型，当光伏发电采用单相逆变器时带来的光伏逆变系统的 N 线与电网的 N 线，在电网断电时有短时相连的情况产生;

3)、光伏逆变器必须可靠接地，只能取主地网接地，不得接入发电机接地网;

4)、为了保证光伏逆变器良好散热、拆卸方便，逆变器周边最小间隙不得小于以下数值：上方 200mm、下方 500mm、前方 300mm、两侧 500mm;

5)、20Kw 及以下光伏逆变器交流侧并网开关规格为 220V/32A~40A;

6)、如果逆变器不带 DC 开关，必须配外部开关，开关需要符合 IEC/EN 60947-3 标准，且电流需要在 20A~25A 之间;

7)、光伏并网逆变器必须为知名厂商生产的成熟产品并获得相关认证;

8)、逆变器参数如下表：

电表箱

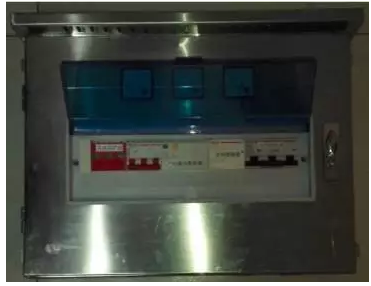

光伏并网电表箱

根据无锡市供电局《居民光伏接入技术规范》的相关要求，电表箱需要满足以下要求：

1)、光伏接入计量表箱集中安装设置上下网侧(并网侧、用电侧)，发电侧两只计量表;

2)、原已有用电侧表计的，须移位统一安装于本表箱内;

3)、发电侧表箱设置在室外，不应该安装在居民家中，原有表计、表箱、计量点安装形式与位置乳不符合本规范的，应该予以改造或者更换，以嵌入式安装为宜，或者室外明装、立式安装、杆上安装均可;

4)、一般情况居民光伏发电容量不会超过 50KW，所以光伏接入所选表箱为三相 2 表位直接表另带独立集抄位表箱，可按无锡市供电公司表箱标准设置，2 个表位 1 个独立集抄位(如果没有独立集抄位应该选用三相 4 表位表箱);也可以按照江苏省电力公司表箱标准设置，2 个表位自动 1 个集抄位;

5)、表计布置

●第 1 表位，安装上下网侧表计，从总开关接线直接接至表计，不用接线盒;

●第 2 表位，安装表架，无接线，电气施工时，独立接入并网表计，独立接出;

●集抄表位，安装微断开关导轨，无接线;

●表箱内走线布置采用槽板;

6)、表箱必须设置进线总开关，常规设置 63A。一般设置出线总开关，进出线开关必须选用塑壳断路器，除家用微断级(Icu)AC.400V 不小于 6KA 外，0.4KV 电气设备选型暂按照额定极限短路分断能力(Icu)AC.400V 不小于 25KA，以下类同;

7)、表箱进出线开关，采用三级分断即可;

8)、表箱必须设置独立接地线，采用 TT 系统的地区(农村村落)应当布置接线网(极)，也可利用原居民家中的接线延伸到表箱，但是应该实测接地电阻。采用 TN 系统的地区(包括城镇与农村小区)当有总等点位联接时，可利用建筑接地作为表箱接地使用，但应该实测总等电位联接箱内接地电阻，不符合要求时应该予以补种接地。金属性表箱门、表箱外壳必须接地;

9)、表箱内开关不装设触保器，防止误动作、或越级跳闸，提高供电可靠性，限制事故范围;

10)、在表箱出现开关后，加装避雷器(或者浪涌保护器)。微断开关导轨安装方式，避雷器(或者浪涌保护器) 前不安装微断保护，硬接。如出线无开关，直接硬接。无论出线有无开关，避雷器(或者浪涌保护器)安装位置不变。

11)、接入 TT 系统的表箱：表箱前采用 TT 接地系统;表箱后可采用 TT 接地系统，也可以采用 TN-S 接地系统。

●表箱内设置 PE 排、N 排(此表箱内，不要求分别设置进线 N 排与出线 N排);

●电源进线 N 线、出线 N 线与 N 排相连接，严禁与 PE 排相连接，严禁接地;

●电源进线无 PE 线，表箱内 PE 排与接地网相连接;

●表箱后(即出线)采用 TT 接地系统时，当表箱设置独立接地网时，出线无 PE线;当表箱没有独立接地网，利用原居民家中的接地延伸到表箱作为接地使用时，出线增加 PE 线，作为接地延伸线起作用;

●表箱后采用 TN-S 接地系统时(只是局部)，无论表箱是否设置独立接地网，出线均有 PE 线。表箱内 PE 排与出线 PE 线相连接(包括金属性表箱门、表箱外壳)。表箱内出线及以后部分，N 线与 PE 线均不连接;

12)、接入 TN 系统的表箱：表箱前采用 TN-C 接地系统，表箱后采用 TN-S 接地系统。表箱内设置 PE 排、N 排(此表箱内不要求分别设置进线和出线 N 排)。将电源进线 PEN 线、出线 N 线、出线 PE 线与 N 排、PE 排、等电位联接线之间全部连接。电源进线 PEN 线、N 排、PE 排，此 3 点(包括金属性表箱门、表箱外壳)相连接后，应可靠接地，称为 3 点接地。表箱内出线开关后，PE 线于中性线 N 线不再连接;

13)、表箱所用开关选用成熟可靠产品，宜选用光伏专用开关;

14)、表箱具备加封条件;

15)、表箱选用成熟可靠产品。
