太阳能光伏发电是一种十分具有前景的可再生清洁能源。目前在陆地上已开始大 量建设光伏发电并太阳能光伏发电系统，而鲜少出现在水库、湖泊、江河和海洋等水上建设 太阳能光伏发电系统，浪费了占地球表面 71% 的水上日照面积，大大限制了太阳能光伏发 电系统的推广应用。
1.一种水上太阳能光伏发电系统，其特征在于：包括若干阵列排布的太阳电池组件、 用于固定各太阳电池组件的漂浮于水面的水上光伏阵列支架台，各阵列排布的太阳电池组 件连接形成光伏阵列，所述光伏阵列安装于水浪高度之上的位置，所述光伏阵列经光伏系 统平衡器件和并网逆变器通过电缆接入公共电网或本地负载，或者通过电缆与光伏控制器 和蓄电池组或离网逆变器连接用于给水上或离岸的直流或交流负载供电。
2.根据权利要求 1 所述的水上太阳能光伏发电系统，其特征在于：所述水上光伏阵列 支架台包括置于水上的浮体、固定于浮体上的桁架连接结构、若干固定于桁架连接结构上 的光伏阵列支承架，所述光伏阵列支架与桁架连接结构构成刚性支架式一体结构，呈离岛 式或半岛式置于水面上，且各太阳电池组件对应地固定于各光伏阵列支承架上。
3.根据权利要求 2 所述的水上太阳能光伏发电系统，其特征在于：所述光伏阵列支承 架用于固定太阳电池组件的顶端部迎太阳光入射方向呈一定方位角倾斜设置，使得所述太 阳电池组件的入光面为倾斜面，倾斜角度为当地全年光伏阵列最佳倾角。
4.根据权利要求 3 所述的水上太阳能光伏发电系统，其特征在于：所述光伏阵列支承 架为固定式光伏阵列支承架或为可调角度的光伏阵列支架。
5.根据权利要求 4 所述的水上太阳能光伏发电系统，其特征在于：所述光伏阵列支承 架采用材料为热镀锌型材或铝合金型材或为塑料支架。
6.根据权利要求 2 所述的水上太阳能光伏发电系统，其特征在于：所述桁架连接结构 上设有与电缆共同接地的避雷装置和声光电子驱鸟装置。
7.根据权利要求 2 所述的水上太阳能光伏发电系统，其特征在于：所述桁架连接结构 通过系绳与水底锚桩类固定结构相连接，或者通过水下支柱固定于水底。
8.根据权利要求 7 所述的水上太阳能光伏发电系统，其特征在于：所述浮体包括浮筒， 或浮筒和浮升块的复合或组合体，所述浮筒与浮升块经复合或组合形成潜式或半潜式的浮 体。
9.根据权利要求 8 所述的水上太阳能光伏发电系统，其特征在于：所述浮筒采用如高 分子塑胶或金属或水泥浇铸预制件或、玻璃钢材料制造的封闭容积型浮筒。
10.根据权利要求 1 所述的水上太阳能光伏发电系统，其特征在于：所述并网连接包括 直接与陆地电网连接，或者通过海底安全输电线路的输电连接。
目的是克服现有技术应用的地域局限，提供了一种水上太阳能光伏发电 系统，该水上太阳能光伏发电系统可实现利用水库、湖泊、江河和海洋等水域表面的日照面 积，有助于克服由于陆地土地资源有限，土地成本高昂而造成太阳能光伏发电系统安装面 积的限制，也有利于在沿岸水域建设大型和超大型光伏电站给沿岸地区或城市就近提供电 力概念的推广。
本发明是按以下技术方案实现的 ：
[0005] 本发明所述的一种水上太阳能光伏发电系统，包括若干阵列排布的太阳电池组件、用于固定各太阳电池组件的漂浮于水面的水上光伏阵列支架台（包括浮动式或着床固 定式），各阵列排布的太阳电池组件连接形成光伏阵列，所述光伏阵列安装于水浪高度之上 的位置，所述光伏阵列经光伏系统平衡器件（Balance of System,BOS）和并网逆变器通过 电缆接入公共电网或本地负载，或者通过电缆与光伏控制器和蓄电池组或离网逆变器连接 用于给水上或离岸的直流或交流负载供电，所述太阳电池组件为单晶硅太阳电池组件或多 晶硅太阳电池组件或类单晶硅太阳电池组件。
[0006] 作为上述技术的进一步改进，所述水上光伏阵列支架台包括置于水上的浮体、固 定于浮体上的桁架连接结构、若干固定于桁架连接结构上的光伏阵列支承架，所述光伏阵 列支架与桁架连接结构构成刚性支架式一体结构，呈离岛式或半岛式置于水面上，且各太 阳电池组件对应地固定于各光伏阵列支承架上。
[0007] 作为上述技术的更一步改进，所述光伏阵列支承架用于固定太阳电池组件的顶端 部迎太阳光入射方向呈一定方位角倾斜设置，使得所述太阳电池组件的入光面为倾斜面， 倾斜角度范围是 0°～ 90°，倾斜角度为当地全年光伏阵列最佳倾角，保吸收较多的光能。 [0008] 在本发明中，所述光伏阵列支承架为固定式光伏阵列支承架或为可调角度的光伏 阵列支架，可以根据实际需要进行选用，范围广泛。
[0009] 在本发明中，所述光伏阵列支架可采用材料为热镀锌型材或铝合金型材或为塑料 支架。
[0010] 此外，在本发明中，为了具有较好的避雷和驱鸟作用，所述桁架连接结构上设有与 电缆共同接地的避雷装置和声光电子驱鸟装置。
[0011] 在本发明中，所述桁架连接结构通过系绳与水底锚桩类固定结构相连接，或者通 过水下支柱固定于水底。
[0012] 在本发明中，所述浮体包括浮筒，或浮筒和浮升块的复合或组合体，所述浮筒与浮 升块经复合或组合形成潜式或半潜式的浮体，所述浮筒采用如高分子塑胶或金属或水泥浇 铸预制件或、玻璃钢材料制造的封闭容积型浮筒。
[0013] 在本发明中，所述的并网连接包括直接与陆地电网连接，或者通过海底安全输电线路的输电连接。
[0014] 与现有技术相比，本发明的有益效果 ：
[0015] （1）本发明所述的水上太阳能光伏发电系统，可实现在水库、湖泊、江河和海洋等
水域表面安装太阳能光伏发电系统，通过充分利用太阳辐照条件良好的水上日照面积，有 助于克服由于陆地土地资源有限，土地成本高昂而造成太阳能光伏发电系统安装面积的限 制，实现太阳能光伏发电系统的进一步推广；
[0016] （2）本发明所述的水上太阳能光伏发电系统，可通过在江海沿岸建立水上太阳能
光伏电站，缓解经济高度发展的沿岸地区和城市对电力的强大需求，在沿岸地区或城市附 件水域就近建立大型和超大型光伏电站，与在沙漠地区建设大型、超大型光伏电站相比，可 以有效降低传输电能的管线损耗，便于电网的扩容，也有利于与沿岸常规能源发电设施结 合，实现互补发电，同时由于减少了土地成本的支出，有效降低了光伏系统的整体成本，缩 短了成本回收期，因此也有利于太阳能光伏发电的推展。
附图说明
[0017] 下面结合附图和具体实施例对本发明做详细的说明 ：

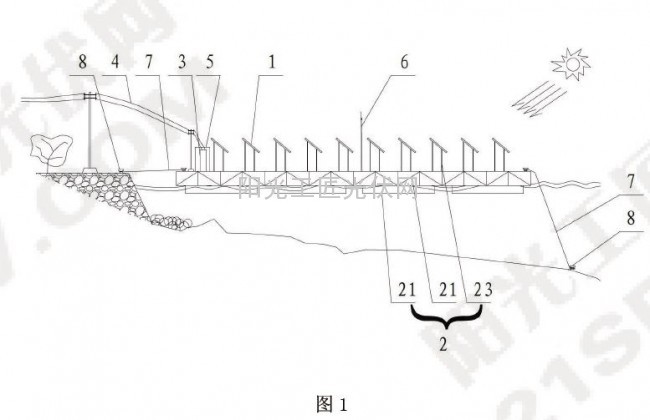

[0018] 图 1 为本发明实施例一所述的浮动式水上太阳能光伏发电系统结构示意图（半岛 式）；

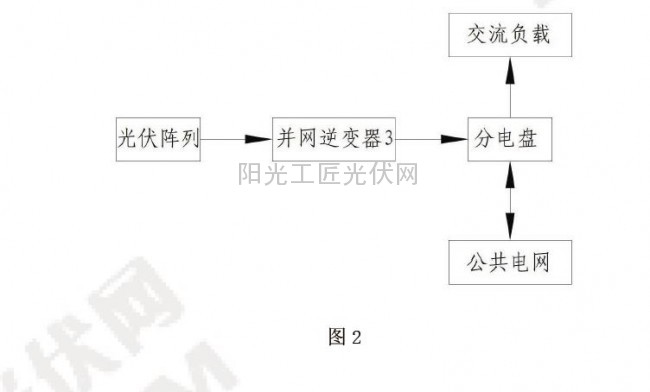

[0019] 图 2 是本发明实施例一所述的浮动式水上太阳能光伏发电系统并网系统原理示 意图；

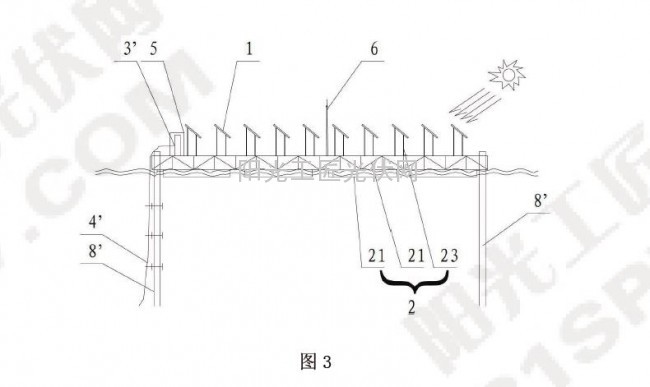

[0020] 图 3 为本发明实施例二所述的着床固定式水上太阳能光伏发电系统结构示意图（离岛式）；

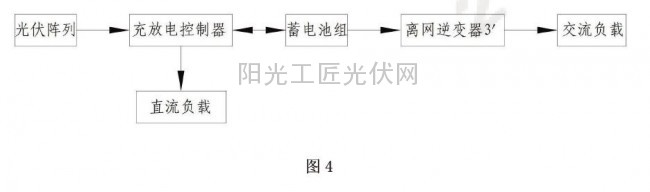

[0021] 图 4 是本发明实施例二所述的着床固定式水上太阳能光伏发电系统离网系统原 理示意图。
具体实施方式
[0022]实施例一：
[0023] 如图 1、图 2 所示，本发明所述的一种水上太阳能光伏发电系统，包括若干阵列排 布的太阳电池组件
1、用于固定各太阳电池组件的漂浮于水面的水上光伏阵列支架台 2，各 阵列排布的太阳电池组件 1 连接形成光伏阵列，所述光伏阵列安装于水浪高度之上的置，所述光伏阵列经光伏系统平衡器件和并网逆变器3 通过电缆 4 通过分电盘接入公共电 网或本地负载，该并网连接方式包括直接与陆地电网连接，或者通过海底安全输电线路的 输电连接，所述光伏系统平衡器件和并网逆变器 3 均置于设备仓 5 内。
所述太阳电池组件 1 可为单晶硅太阳电池组件、多晶硅太阳电池组件、类单晶太阳电池组件。
