索比光伏网讯:光伏电站系统建设贯穿于项目建设的全过程，决定了电站能否长期可靠、安全运行，也影响着电站业主的收益，对整个电站起着举足轻重的作用。
在光伏电站系统施工过程中，主要设备部件安装包括光伏组件安装、支架系统固定、逆变器安装、变压器安装、固定基础的设置，而在施工设计中易被遗忘的便是光伏电缆的施工。电缆对光伏电站的整体盈利、运行的安全性同样起着至关重要的作用，其施工也是光伏电站建设系统里最科学、最有讲究的，科学的电缆施工不但可以减少电站损坏，提高效率，增强可靠性，还可以提高电站业主的收益。
图（一）光伏电站起火
非科学合理电缆施工，如造成电缆压伤，切损，被利物磨毁等，将导致整个电站处于极度危险状态，将造成线路短路，引发火灾甚至造成人员伤害，这些问题会给电站带来毁灭性灾难。很多时候电站的安全隐患并非是我们选用的电缆规格、品质、连接等问题引起的，而是因为未对光伏电缆线进行科学的防护固定措施，因此，科学的敷设防护固定光伏电缆工作可谓是迫在眉睫、刻不容缓。
通过多年不断的项目实践及经验总结，我们针对光伏电缆科学敷设防护固定的措施，做以下几种介绍：
1.电缆支架箱
如图（二）所示，用电缆托盘，将种各类型的电缆有序地放置于托盘内，盖上盖板，即可避免电缆因直接暴露户而受损，该固定方式广泛应用于住宅，商业大型地面电站项目等；
图（二）
2.电缆托索
如图（三）所示，电缆托索是通过钢索，将钢索固定在光伏支架系统中，在钢索上安装挂钩，将电缆托放置于挂钩内，从而起到保护、固定电缆的作用；
图（三）
3.采用扎带固定于组件孔
很多项目现场施工经验表明，现场很少有合适的材料，能有效地将组件串并联的电缆线加以固定。因此，为科学合理利用资源，采用PE扎带，将电缆理直、理顺后固定在组件的固定孔。
图（四）

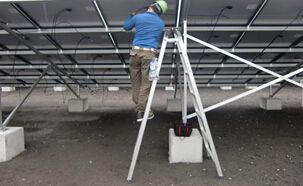

如图（四）所示，瑞得恩日本项目电缆施工现场，工人正有序地整理电缆线，采用上述方法固定电缆线。
4.电缆扣固定
图（五）
图（六）
图（七）
目前，市场常见的电缆扣主要分为以下几种典型类型：
如图（五）所示，由不锈钢304制成，利用金属材料的弹性，将电缆线扣入预设的空间内，最后将不锈钢扣与太阳能电池组件的边框进行有效地固定；
另外一种，如图（六）所示，用PP+尼龙材料、塑料注塑工艺制成塑料扣，图中所示塑料扣只能匹配瑞得恩支架系统，可将塑料电缆扣固定在支架系统中轨道的任意位置，然后在将电缆扣入挂钩中，施工极其简单快捷。
1.捆绑式固定
如右图（八）所示，将电缆与光伏支架系统捆绑至一起，固定后简单且美观，该固定方式在日本应用极其广泛。
图（八）
2.嵌入式固定
将电缆直接嵌入到光伏支架系统中，右图（九）为瑞得恩在日本山坡上光伏电站的案例，利用了斜坡光伏支架系统的轨道，将电缆嵌入于轨道中，安全而又美观的一种固定方式。
图（九）
电缆的固定方式很多，具体固定方式的选择，要依据项目的实际情况决定。以上的固定方式仅供参考。电缆作为光伏电站基本材料之一，虽然成本只占大约5%，但却因类似如图（十）、图（十一）、图（十二）所示非科学防护固定方式，因小失大，造成光伏电站质量问题频发，电站综合经济效益不高。为进一步推动整个光伏行业的健康发展，提升光伏电站综合经济效益，瑞得恩将尽绵薄之力建言献策，共绘光伏发展蓝图。
图（十）
图（十一）
图（十二）
