索比光伏网讯:摘要：本文针对不可逆光伏并网发电中的防逆流控制，如何应用AS-6085/AH逆功率监控装置进行了详细的叙述。
1 引言
光伏电站并网点：对于有升压站的光伏电站，指升压站高压侧母线或接点;对于无升压站的光伏电站，指光伏电站的输出汇总点。当光伏电站设计为不用可逆并网方式时，应配置逆功率保护设备。AS-6085系列装置既有适用于10KV及以上电压等级的逆功率监控装置，又有适用于0.4KV电压等级的逆功率监控装置。用户可以根据不同的具体要求及应用场合进行选择。AS-6085系列装置的任务是对光伏电站和公用电网的并网点进行实时监测;对逆变电源进行必要的控制。采用专门为其设计的微机装置和控制电路，这样可以保证保护动作快速性和控制的准确性。下面以一个具体工程进行说明。
2工程概况

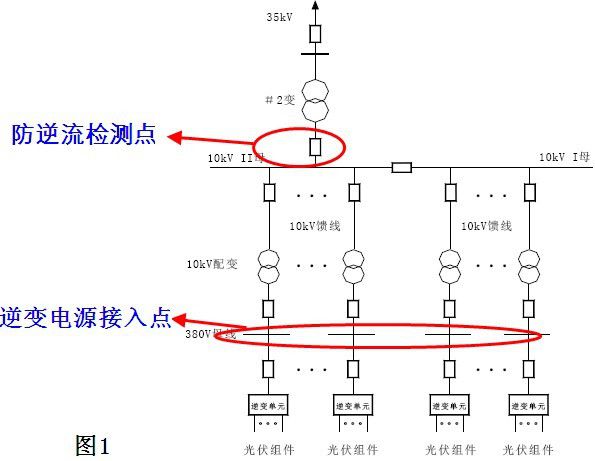

光伏逆变电源通过升压变压器与公用电网连接，如图1所示。此项目的要求是，一方面需要供电部门保证用户的供电质量和可靠性，同时使逆变电源能正常工作，充分发挥逆变电源经济效益和示范作用。另一方面，逆变电源的运行不应影响电力系统的安全，不允许逆变电源通过变压器或高压进线向公用电网倒送电。所以要实现最科学合理使用逆变电源供电，减少用户用电成本，就必须对逆变电源进行安全控制。
3逆功率监控装置的任务
AS-6085/AH逆功率监控装置在本期工程的任务是对电力变压器的10KV侧的功率进行实时监测，同时对分布式的逆变器进行跳合闸控制，从而达到对光伏电站额定输出的有级调节。采用专门为其设计的微机装置和控制电路，这样可以保证保护动作快速性和控制的准确性。
4方案概述
4.1 对光伏逆变电源并网供电的控制要求

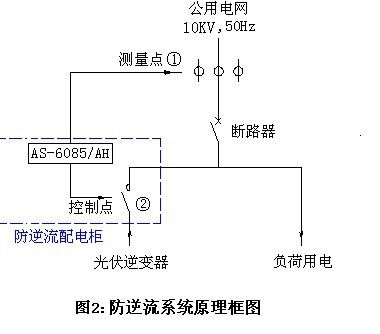

采用AS-6085/AH逆功率监控装置(以下简称防逆流装置)对三相交流电网进行实时监测，根据供电回路的功率流向，对光伏并网发电进行必要的控制。
² 检测交流电网(10KV，50Hz)供电回路三相电压、电流(测量点①)，判断功率流向和功率大小。如果电网供电回路出现逆功率现象，防逆流装置立即逐级断开光伏并网系统中的逆变器模组(最多控制4组)，直到逆功率现象消失。
² 逆功率恢复的控制：当防逆流装置检测到逆功率，切断光伏逆变电源供电回路后，若测量点逆功率消失，并且检测到负荷功率(测量点的正向功率)大于某一门槛值时，经过不大于9999S延时后，防逆流装置把逆变电源逐级投入(控制点)。
² 如整体断电后，重新对负载送电过程中，防逆流开关(控制点②)处于断开状态，防逆流装置如果检测到测量点①的电压为正常供电电压(满足设定的合理电压)，防逆流装置把光伏并网系统中接入点合上(控制点②)，光伏并网系统处于待机并网状态。
4.2 自动控制过程与功能设置
4.2.1 AS-6085/AH逆功率监控综合装置投入运行后，实时监测10KV侧的三相电流、电压，判断功率大小和方向，然后根据4.1节所述的主要运行方式及控制要求进行控制。
4.2.2 AS-6085/AH逆功率监控装置有以下功能可供选择，用户可根据需要投入或退出。
l 初次上电合闸
l 逆功率跳闸
l 逆功率恢复合闸
l 过负荷报警
l 过电压报警
l 低电压报警
l PT断线报警
l U、I、P、Q，cosΦ，F测量
l 四路跳闸、四路合闸
4.2.3 通讯功能：AS-6085/AH逆功率监控装置提供了强大的通讯功能，有CAN、RS485、TCP/IP等物理接口供用户进行选配。
参考文献：Q/GDW 480-2010《光伏电站接入电网技术规定》
作者简介：
李玉金：女，硕士，从事电力系统自动化研究与教学工作;保定职业技术学院机电工程系(河北，保定 071000)
郑德义：男，工程师，从事电力系统自动化研究与设计工作。保定澳斯达电力信息技术有限公司(河北，保定 071000)
