索比光伏网讯:太阳能电池转换效率受到光吸收、载流子输运、载流子收集的限制。对于单晶硅硅太阳能电池，由于上光子带隙的多余能量透射给下带隙的光子，其转换效率的理论最高值是28%。只有尽量减少损失才能开发出效率足够高的太阳能电池。
影响晶体硅太阳能电池转换效率的原因主要来自两个方面，如图1所示：
(1)光学损失，包括电池前表面反射损失、接触栅线的阴影损失以及长波段的非吸收损失。
(2)电学损失，它包括半导体表面及体内的光生载流子复合、半导体和金属栅线的接触电阻，以及金属和半导体的接触电阻等的损失。这其中最关键的是降低光生载流子的复合，它直接影响太阳能电池的开路电压。光生载流子的复合主要是由于高浓度的扩散层在前表面引入大量的复合中心。此外，当少数载流子的扩散长度与硅片的厚度相当或超过硅片厚度时，背表面的复合速度对太阳能电池特性的影响也很明显。（作者：和海一样的新能源）

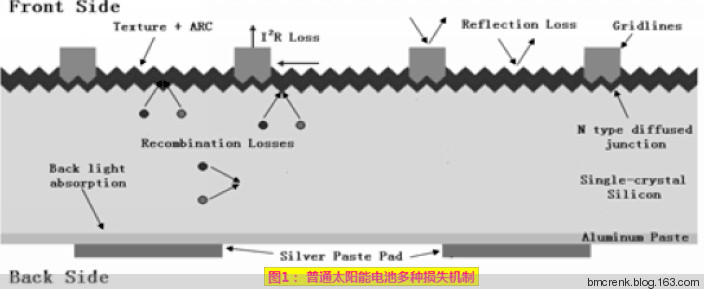

图1： 普通太阳能电池多种损失机制
索比光伏网 https://news.solarbe.com/201208/10/250007.html
本站标注来源为“索比光伏网”、“碳索光伏"、"索比咨询”的内容，均属www.solarbe.com合法享有版权或已获授权的内容。未经书面许可，任何单位或个人不得以转载、复制、传播等方式使用。
经授权使用者，请严格在授权范围内使用，并在显著位置标注来源，未经允许不得修改内容。违规者将依据《著作权法》追究法律责任，本站保留进一步追偿权利。谢谢支持与配合！
钙钛矿-晶硅叠层太阳能电池兼具高效率与低成本的优势，具有巨大的发展潜力。近期，《自然》杂志同时发表的两项柔性钙钛矿-晶硅叠层太阳能电池的研究，报道了该方向效率及稳定性的重大进展。图1.使用双缓冲层氧化锡的柔性钙钛矿/硅叠层太阳能电池，性能分析及各项参数对比。最终研制出的柔性钙钛矿-晶硅叠层电池效率高达33.6%，开路电压达到2.015V。
宽带隙钙钛矿材料对叠层太阳能电池至关重要，但富Br软晶格可能引发严重的离子聚集与迁移，显著损害器件效率与稳定性。由此，晶体质量提升的钙钛矿薄膜表现出更高的离子迁移能垒和增强的界面载流子提取能力。这些协同效应使单结钙钛矿太阳能电池效率高达23.24%，单片钙钛矿/硅叠层电池效率达30.16%，并在热、湿、光应力下展现出优异的稳定性。
本研究提出了一种具有应力释放机制的双缓冲层策略，通过协同作用减轻后续溅射沉积过程中的离子轰击，在保持高效电荷提取的同时增强界面粘附性。通过调控原子层沉积的吹扫时间设计的疏松SnOx缓冲层可耗散应变能，而致密SnOx层则能确保稳固的电接触。
尽管铅基钙钛矿太阳能电池具有优异的光电性能，但其内部存在的可移动离子所导致的不稳定性以及潜在的毒性问题是其商业化进程中的两大障碍。研究发现，采用无DMSO工艺制备的纯锡基钙钛矿样品的离子密度比铅基钙钛矿低10倍以上，且离子损失极低。纯锡基样品在持续光照下表现出最低的离子相关损失，并保持了优异的器件与薄膜稳定性。
DCl介导的准二维钙钛矿引起的极化原理示意图。结果是形成了铁电准二维钙钛矿层，增强了电荷传输并抑制了整个界面的复合。当集成到基于隧道氧化物钝化接触的1.0cm整体钙钛矿/硅叠层电池中时，DCl介导的钙钛矿顶部电池可提供令人印象深刻的31.1%的PCE。
本研究针对钙钛矿/硅叠层太阳能电池的填充因子瓶颈，中国科学院新疆理化技术研究所刘家凯、中国科学院上海微系统所刘正新、刘文柱和张丽萍等人提出基于双梯度钨掺杂氧化铟中间层的创新方案。实验采用反应等离子体沉积技术，通过精确调控氧氩流量比，成功制备出具有梯度功函数的双IWO中间层。进一步优化IWO表面化学，增强了与MeO-4PACz空穴传输层的锚定作用，使钙钛矿层结晶质量显著提升，最终实现31.91%的认证效率。
更重要的是，由于钙钛矿体相的本征特性，这种电子积累效应延伸至整个钙钛矿吸收层，使其平均电子浓度提升约40倍，从而大幅增强了电子电导率，降低了传输损失。Figure4展示了最终器件的卓越性能和稳定性。
而引入DCl层后，PLQY和QFLS值大幅恢复，证明DCl有效抑制了C60诱导的复合损失。未经极化时，DCl处理的单结钙钛矿电池效率从19.0%提升至21.9%（图a），大面积器件效率达21.0%（图b）。在钙钛矿/硅叠层电池中，DCl处理使效率从28.4%提升至30.5%，经极化后进一步达到31.1%的认证效率。
尽管超亲水性有助于润湿，但仅凭此仍无法实现钙钛矿对金字塔结构的完全覆盖。该策略为钙钛矿与硅光伏的高性能叠层器件集成提供了可行路径。高效器件性能：在全绒面硅上实现了一步溶液法钙钛矿沉积，制备出效率高达32.74%的钙钛矿/硅叠层电池，且该方法兼容多种空穴传输层与沉积工艺，具备良好的可扩展性。
无机钙钛矿因其良好的热稳定性及光照下抑制相分离的特性，成为硅基叠层太阳能电池理想的顶电池材料。本文南开大学王鹏阳和张晓丹等人开发了一种弱p型材料——乙二胺乙酸甲胺与氧化镍结合作为空穴选择性层。基于此，CsPbI33无机钙钛矿太阳能电池实现了21.52%的光电转换效率，无机钙钛矿/硅叠层电池更是创下27.92%的纪录。高效率记录：单结无机钙钛矿电池效率达21.52%，叠层电池效率突破27.92%，均为当前报道的最高水平。
实验结果证实，双层钝化策略能够精确调节钙钛矿的能级对齐，降低缺陷密度，并抑制界面非辐射复合。结合AlOx/PDAI2处理的整体钙钛矿/硅叠层太阳能电池实现了31.6%的光电转换效率，使用的是采用QCELLSQ.ANTUM技术制造的工业硅底电池。基于这一研究方法，研究人员提出了一种针对钙钛矿/硅叠层太阳能电池特定挑战的双层钝化策略。通过利用AlOx和PDAI2的互补优势，双层钝化策略同时解决了能量损失和稳定性的问题，在不影响离子传输动力学的前提下优化了界面特性。
