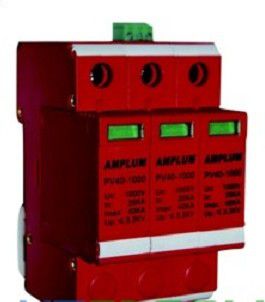

索比光伏网讯:PV40-1000光伏" title="光伏新闻专题">光伏直流防雷模块
适用范围
PV40-1000光伏直流防雷模块用于防止雷电过电压和瞬态过电压对直流电源系统和用电设备造成的损坏，保护设备和使用者的安全，广泛用于光伏太阳能发电系统。
性能特点
·采用温控断路技术，并内置过流保护电路，彻底避免防雷器自身发
热引起的火险发生;
·选用世界知名元器件，运用先进的生产工艺制造;
·通流容量大，残压低;
·可选配远程告警干接点;
·工作状态及失效状态，清晰直观;
·安装方便，维护简单;
·工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。
主要技术参数
型号PV40-1000
标称工作电压UO(V)1000
标称放电电流In(8/20μs)(kA)20
最大放电电流Imax(8/20μs)(kA)40
电压保护水平Up(kV)3.8
响应时间T(ns)≤25
劣化指示装置动作时间(320mA)(min)≤1
电源侧的过电流保护(AgL/gG)≤125
接线端子连接铜导线的截面积(mm2)多芯线:4～25,单芯线:4～35
遥信接口最大接线面积(mm2)1.5
遥信报警触点强度AC:250V/0.75A125V/3ADC:30V/2A
报警电路和主电路之间的绝缘报警电路和主电路之间被加强绝缘(在U0不超过230V的条件下，依据EN60950-1:2006，可经受3000Vrms绝缘电压)。
扭矩:接线端子/遥信接口(Nm)4.5/0.25
外壳材料尼龙UL94-V0
外壳防护等级(IP代码)IP20
安装形式DIN35mm标准导轨
安装方式
35mm标准导轨安装。
将电源系统的正、负极和地线分别对应接入防雷器的+/-、0、地线端子，并将端子的螺钉拧紧。把防雷器的接地线与防雷系统接地排可靠连接，安装接线完毕，检查接线正确牢固后，接通电源即可投入使用。
维护及使用注意事项
·设备应当由被授权的专业人员安装。安装时必须断开电源，严禁带电操作，以防发生意外;
·接入导线截面积必须符合技术要求;
·当防雷器安装于最终系统时，必须执行标准GB4943(EN60950，IEC60950)的所有要求;
·本产品属于防护类产品，无需特别维护，只需定期检查其连接是否松动，工作状态指示是否正常;
·经过雷雨季节后，指示窗口显示红色为正常现象，说明防雷器已动作，应立即更换新模块或整个产品;
·当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说
明防雷器已经损坏，必须立即更换。
产品依据标准
IEC61643-1:2005
EN61643-11/A11:2007
EN60950-1:20062005/618/EC
