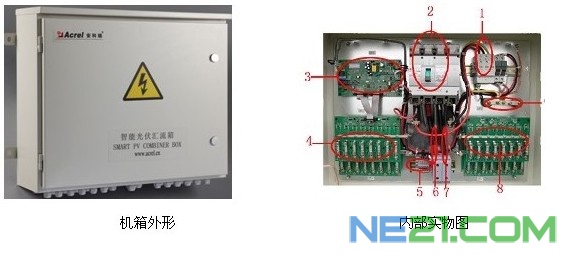

安科瑞推出APV-M系列智能光伏汇流箱

来源：发布时间：2011-09-01 23:59:59

索比光伏网讯: 在光伏发电系统中，数量庞大的光伏电池组件进行串并组合达到需要的电压电流值，以使发电效率达到最佳。安科瑞推出的APV-M系列智能光伏汇流箱主要作用就是对光伏电池阵列的输入进行一级汇流，用于减少光电池阵列接入到逆变器的连线，优化系统结构，提高可靠性和可维护性。在提供汇流防雷功能的同时，还监测了光电池板运行状态，汇流后电流、电压、功率，防雷器状态、直流断路器状态采集，继电器接点输出等功能，并带有风速、温度、辐照仪等传感器接口功能供客户选择，装置标配有RS485接口，可以把测量和采集到的数据上传到监控系统。 1 产品特点u 符合《CGC/GF002：2010》光伏方阵汇流箱技术规范u 防水等级为IP65，满足室内外安装要求u 测量元件采用霍尔传感器，隔离测量最大16路输入u 光伏专用熔断器，耐压DC1kV，熔断电流可选择u 可选电压测量功能，最高测量电压DC1kVu 提供外部传感器输入接口，可测量辐照、温度、风速等u 具有RS485通讯接口，使用Modbus-RTU通讯协议u 多种供电方式（DC24V、AC/DC220V、DC880V）可选择，适用于家用屋顶太阳能或大型光伏电站应用u 可根据客户需求配用国外ABB等厂家的光伏专用直流断路器，光伏专用直流熔断器、防雷保护器等等。2 产品功能u 光伏电池串开路报警，状态检测u 带开关量输入，用于采集直流断路器、防雷器等输出空接点状态u 带继电器输出，可以设定为点动方式，用于驱动直流断路器的自动分合闸u 提供温度、辐照、风速等类型传感器输入接口u 可输出DC24V电源给外部传感器供电u 就地数码管循环显示每通道的输入电流，并具有自动关闭节能显示模式3 技术参数

产品型号		APV-M4	APV-M8	APV-M12	APV-M16
输入路数		4路	8路	12路	16路
输入范围		DC±15A
反应时间		1s
测量精度		光伏电池测量0.5级、外部模拟量0.2级
RS485通信		RS485/Modbus-RTU协议，4800/9600/19200/38400bps
附加功能	继电器输出	2组转换8A/AC250V(8A/DC30V)
	开关量输入	3组外部状态输入（光耦或无源接点方式）
	模拟量输入	PT100、DC0(4)~20mA、DC0-10V
温度/湿度		工作温度：-25~+60℃，湿度95%，无凝露、无腐蚀性气体场所
海拔		≤2000m
绝缘电阻		≥100MΩ
辅助电源		辅助电源：AC85V~265V或DC300V~880V或DC24V(±10%)
机壳防水等级		IP65
重量		约30kg
体积（宽×高×深）		700×575×220
