宽带隙钙钛矿因其可通过混合卤化物组分实现可调带隙（1.5–2.3 eV），而被广泛应用于叠层太阳能电池。然而，开路电压损失仍然显著，尤其是在高溴（Br）含量下带隙增大至约1.95 eV时。高Br掺杂通常会导致体相内卤化物分布不均匀，从而造成严重的相分离和载流子复合增强。

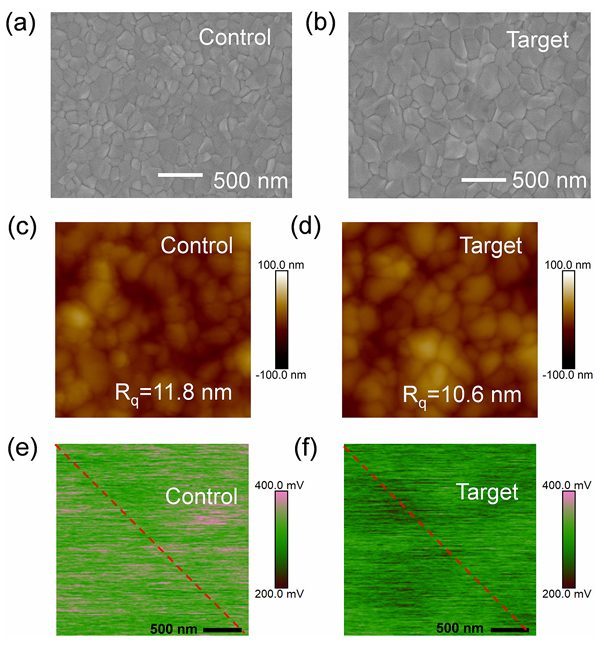

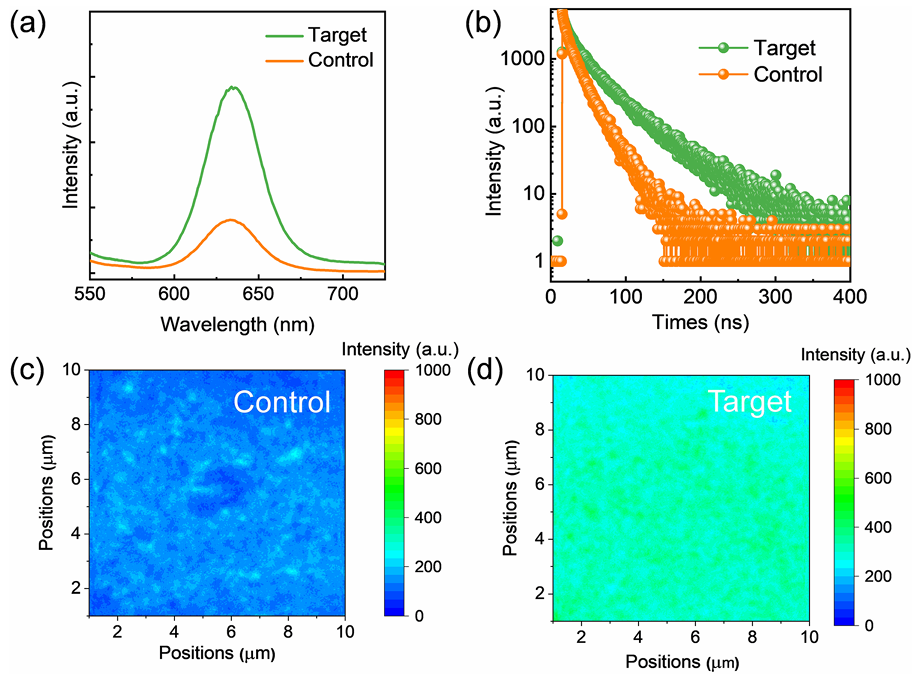

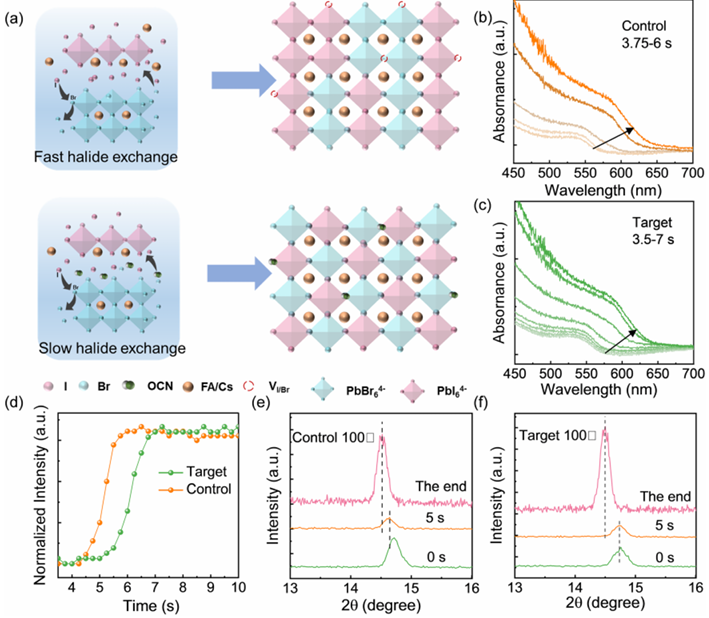

鉴于此，2025年12月1日武汉大学Shun Zhou&方国家&柯维俊于EES刊发卤化物混合抑制策略用于1.95 eV宽带隙钙钛矿，实现高效三结叠层太阳能电池的研究成果，本文采用了一种卤化物混合抑制策略，即引入氰酸钾作为卤化物混合“制动器”。该方法有效减缓了退火过程中卤化物交换速率，促进了薄膜内卤化物分布的均匀性。此外，它还通过降低缺陷密度来提高钙钛矿薄膜的质量，从而抑制非辐射复合损失。

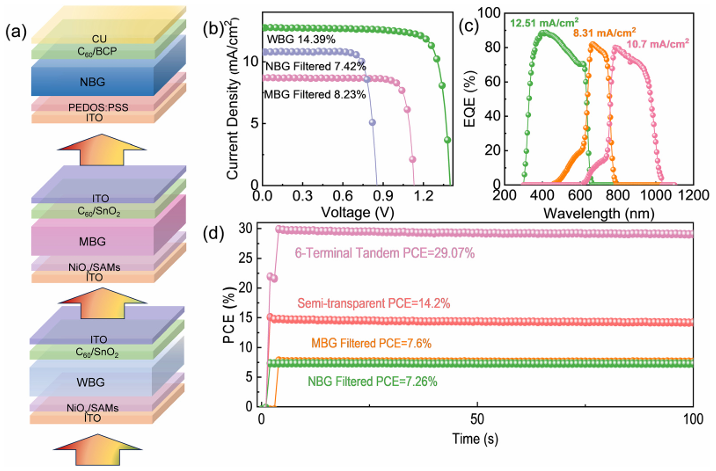

因此，单结1.95 eV带隙钙钛矿太阳能电池实现了15.93%的功率转换效率，具有1.40 V的高开路电压和0.83的填充因子。此外，采用1.95 eV、1.60 eV和1.25 eV钙钛矿光吸收层的机械堆叠三结全钙钛矿叠层太阳能电池的效率超过30%。因此，这项工作为优化高溴含量钙钛矿提供了一种简单有效的策略，从而能够开发高效宽带隙钙钛矿和多结叠层太阳能电池。
原文地址：https://pubs.rsc.org/en/content/articlelanding/2025/ee/d5ee05574a
索比光伏网 https://news.solarbe.com/202512/10/50014340.html
