已报道的倒置结构钙钛矿太阳能电池经认证的准稳态效率鲜少超过26%，主要归因于界面能级失配和缺陷介导的非辐射复合。

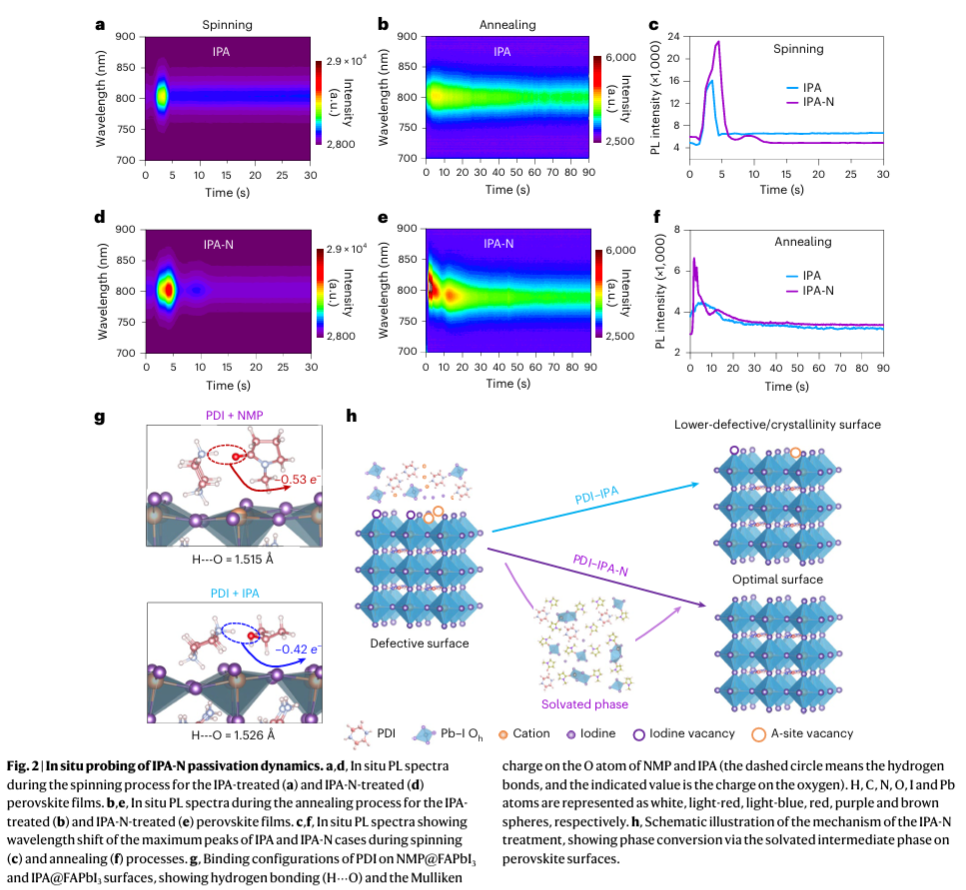

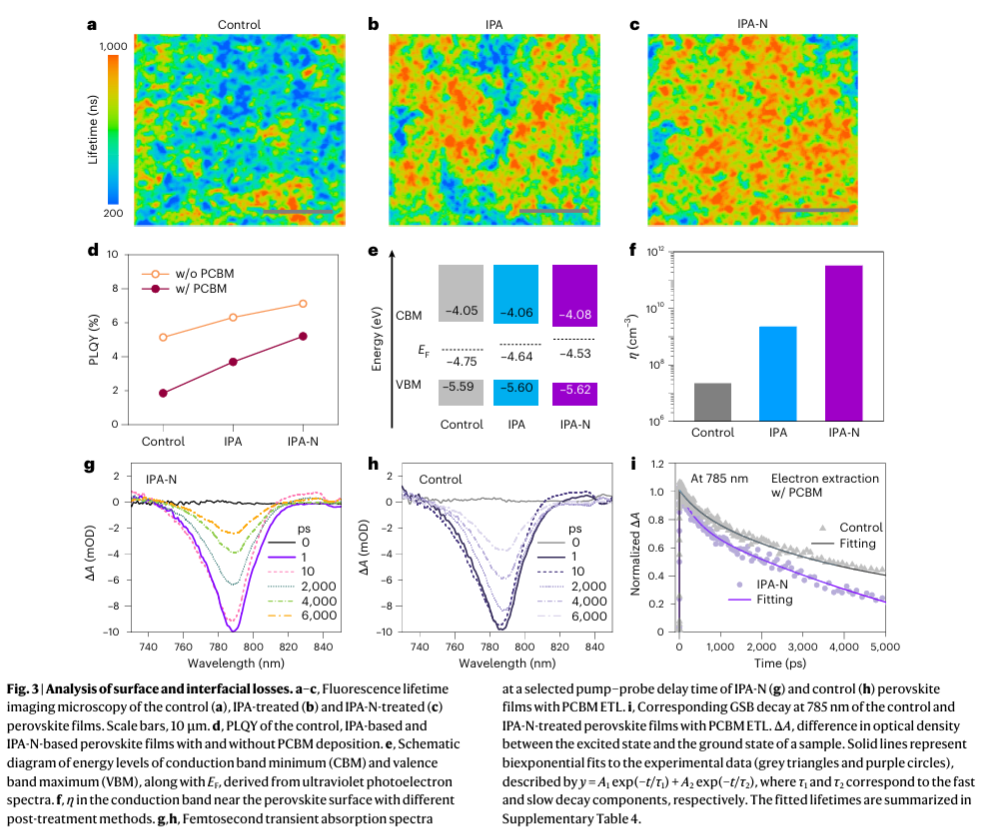

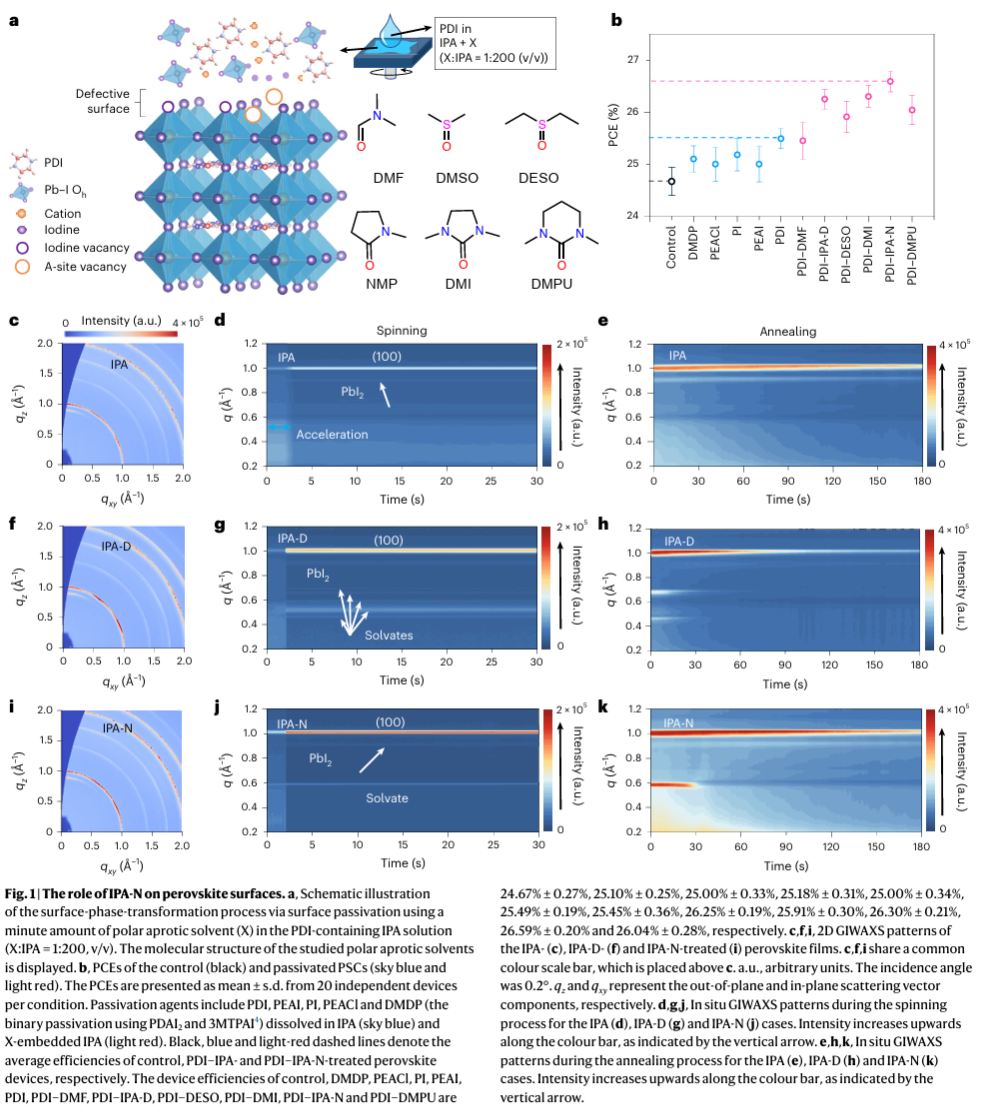

本研究华中科技大学刘宗豪、陈炜和韩国成均馆Nam-Gyu Park等人提出一种表面相变策略，通过在溶解有哌嗪二碘化物的异丙醇溶液中引入微量N-甲基吡咯烷酮，以缓解上述问题。我们发现，NMP在处理阶段诱导钙钛矿表面形成独特的结晶路径，使其从溶剂化中间相直接转变为α相钙钛矿，绕过了传统的δ中间相→α相路径，从而提升了钙钛矿表面的结晶性并减少了接触损耗。此外，NMP增强了PDI与钙钛矿之间的相互作用，进一步优化了界面能带对齐。

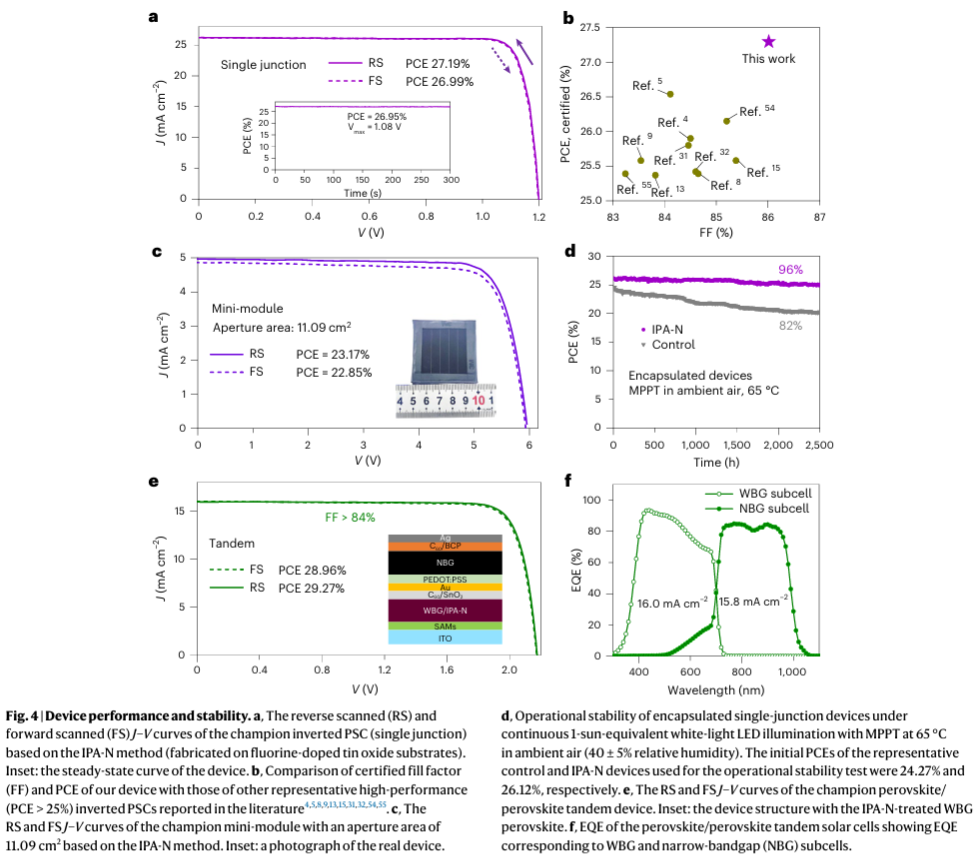

基于此，我们实现了单结PSC、迷你组件及全钙钛矿叠层电池的认证效率分别达到26.87%（稳态效率）、23.00%和29.08%。在65°C空气环境中、1个太阳光照下进行最大功率点追踪2500小时后，器件仍保持初始效率的96%。
研究亮点：
文章亮点总结
- 表面相变新机制：通过微量NMP调控钙钛矿表面结晶路径，绕过传统δ中间相，直接从溶剂化中间相转变为α相，显著提升表面结晶质量与界面能级对齐。
- 效率全面突破：单结电池认证效率达26.87%，迷你组件达23.00%，全钙钛矿叠层电池达29.08%，均为当前领域最高认证效率之一。
- 优异稳定性表现：在65°C、1个太阳光照下连续运行2500小时后，器件效率仍保持96%，展现出卓越的光热稳定性与商业化潜力。
Liu, S., Miao, T., Wang, J. et al. Solvated-intermediate-driven surface transformation of lead halide perovskites. Nat Energy (2025).
https://doi.org/10.1038/s41560-025-01912-8
