论文概览
低维钙钛矿因其优异的稳定性常被用作三维钙钛矿的表面钝化层，然而其晶体结构对三维钙钛矿结晶过程与光电性能的影响尚不明确。韩国浦项科技大学Kilwon Cho团队系统研究了不同有机间隔阳离子构建的低维钙钛矿对甲脒铅碘（FAPbI₃）晶体形成与光电性能的调控机制。研究发现，低维钙钛矿中PbI₆八面体的排列方式显著影响α-FAPbI₃的相变动力学，其中苯甲基铵（PMA）构成的PMA₂PbI₄能有效促进α-FAPbI₃的外延成核，降低薄膜微应变，延长载流子寿命。基于该优化的低维/三维杂化钙钛矿的太阳能电池实现了21.25%的光电转换效率（稳定效率19.95%），并在60%湿度环境中未封装条件下20天后仍保持80%的初始效率，为高性能、高稳定性钙钛矿电池的界面工程设计提供了新视角。该成果以“Molecular Engineering of Organic Spacer Cations for Efficient and Stable Formamidinium Perovskite Solar Cell”为题发表于Advanced Energy Materials。
技术亮点
低维结构调控相变动力学：通过JMAK模型揭示低维钙钛矿的Pb–I–Pb键角直接影响α-FAPbI₃的形成速率，PMA₂PbI₄具有最优的晶格匹配。外延诱导高质量结晶：PMA₂PbI₄在δ→α相变过程中作为模板诱导外延生长，显著降低晶格微应变与缺陷密度。载流子寿命显著提升：TRPL显示PMA₂PbI₄处理样品的平均载流子寿命从28.3 ns提升至101.3 ns，陷阱态密度降低约30%。界面传输优化：TPV/TPC测试表明PMA₂PbI₄器件具有更长的载流子寿命与更快的提取速度，抑制了非辐射复合。
深度解析

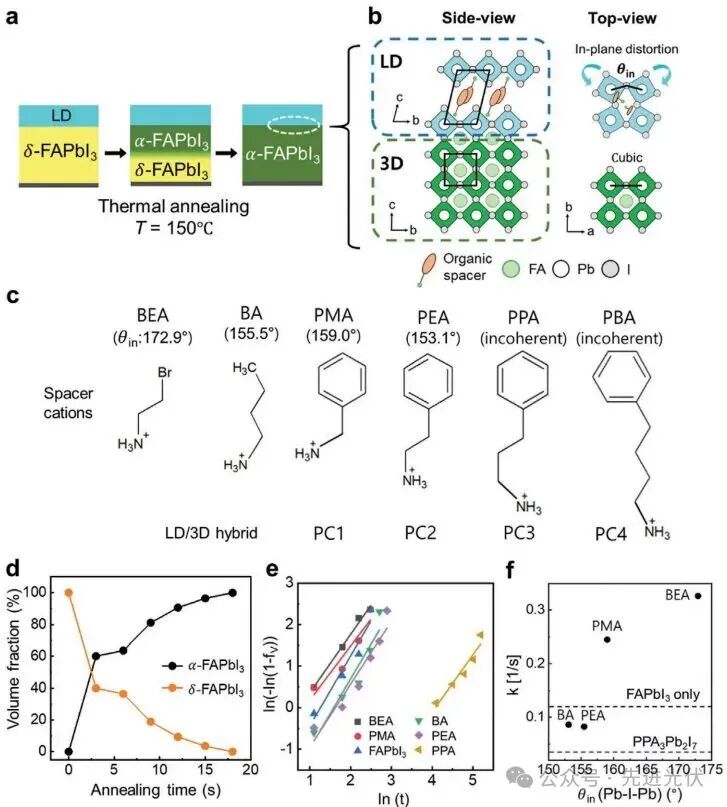

图1通过系统的动力学分析揭示了不同低维钙钛矿结构对FAPbI₃从δ相到α相转变过程的调控机制；图a展示了LD/3D混合钙钛矿薄膜的制备流程示意图，而图b则从晶体结构角度对比了LD/3D界面处PbI₆八面体的连接方式与面内Pb-I-Pb键角的差异，图c进一步列出了所用有机间隔阳离子的分子结构及其对应LD钙钛矿的Pb-I-Pb键角数据；图d以PEA₂PbI₄封端的FAPbI₃薄膜为例，展示了在不同热退火时间下α相和δ相体积分数的变化曲线，图e的双对数Avrami图及图f由JMAK方程拟合得到的速率常数则明确显示，具有较大Pb-I-Pb键角的BEA和PMA基LD钙钛矿能显著加快相变速率，而具有面共享PbI₆八面体结构的PPA则强烈抑制α-FAPbI₃的形成，这证实了LD钙钛矿的晶体结构通过界面相干性直接影响FAPbI₃的成核与生长动力学。

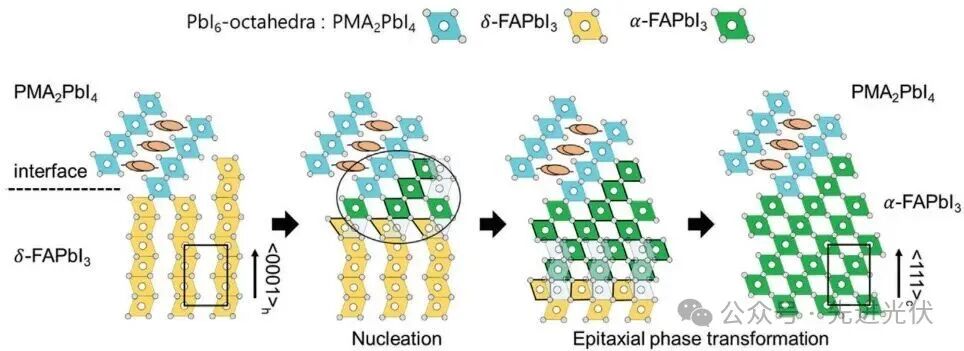

图2以示意图形式直观地阐释了PMA₂PbI₄诱导FAPbI₃发生外延相转变的微观过程；该图描绘了在PMA₂PbI₄/δ-FAPbI₃界面处，LD钙钛矿的PbI₆骨架作为模板，引导δ相中面共享的PbI₆八面体断开连接并重排为α相角共享结构，随后相变前沿向体相区域推进，最终完成整个薄膜向光活性α相的转变，这一机制揭示了具有相干界面的LD钙钛矿能够通过降低成核势垒来促进高质量α-FAPbI₃晶体的形成。

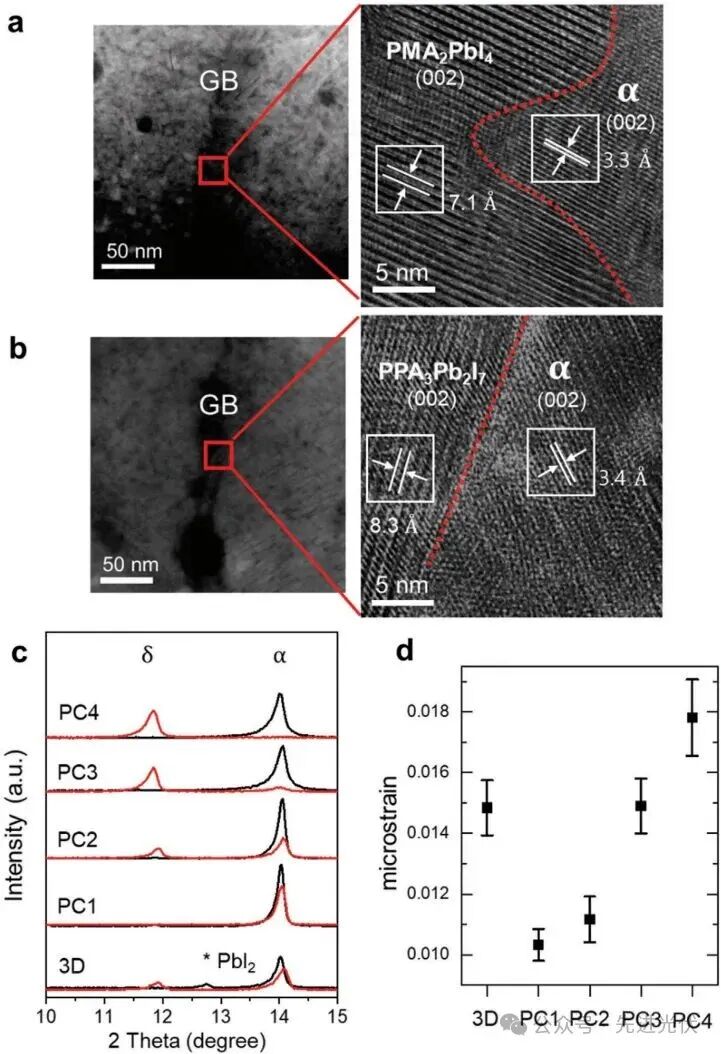

图3通过TEM和XRD等表征手段深入分析了LD/3D混合钙钛矿的微观结构与晶格应变；图a和b的TEM图像分别展示了PC1（PMA基）和PC3（PPA基）薄膜中晶界区域的形貌，其FFT分析证实晶界处存在与LD钙钛矿对应的晶面间距，而晶粒内部则为α-Cs₀.₀₂FA₀.₉₈PbI₃的典型结构，表明LD相成功填充了3D钙钛矿的晶界；图c的XRD图谱对比显示，预退火状态下PC1薄膜已形成纯α相，而PC3和PC4则仍以δ相为主，图d基于修正Williamson-Hall方法计算的微应变表明，PC1具有最小的晶格应变（0.0126），而随着烷基链增长，PC3和PC4的微应变显著增大，这直接反映了LD钙钛矿结构对3D晶粒结晶完美度的关键影响。

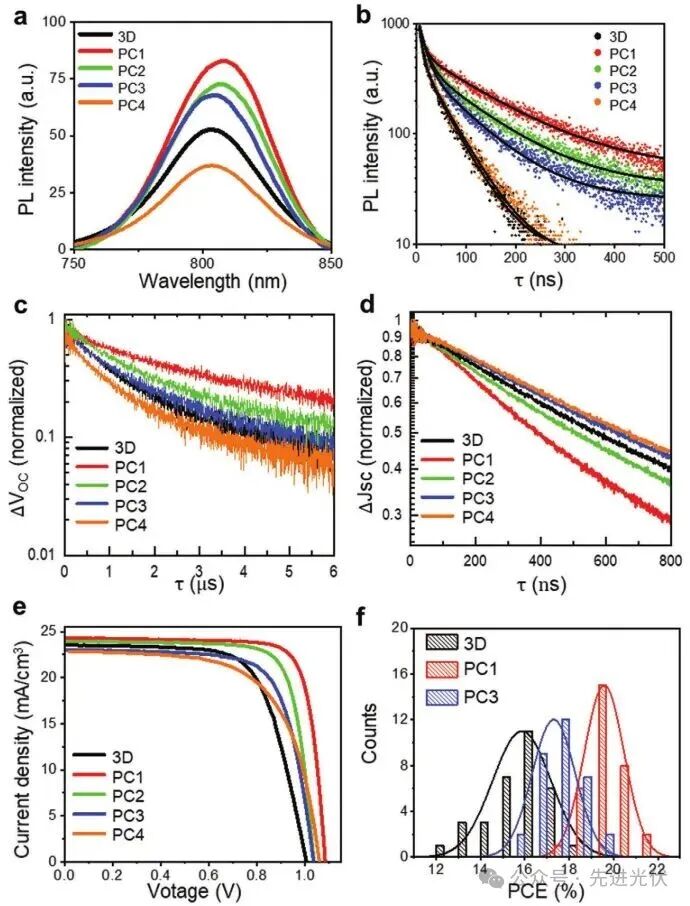

图4 系统评估了LD/3D钙钛矿的光电性能与器件表现；图a的稳态PL光谱显示PC1的积分强度最高，达到3D薄膜的142.8%，而图b的瞬态PL衰减曲线拟合表明PC1的平均载流子寿命延长至101.3 ns，显著优于其他样品，证实了其缺陷钝化的有效性；图c和d的瞬态光电压和瞬态光电流测试进一步揭示，PC1器件具有最长的载流子寿命（2.36 μs）和最短的传输时间（0.451 μs），体现了优异的电荷收集效率；图e的J-V曲线表明基于PC1的冠军器件效率达到21.25%，且图f的效率分布统计展示了其高度的重现性，这些结果共同印证了通过分子工程优化LD钙钛矿结构对于实现高效稳定光伏器件的决定性作用。
结论展望
本研究通过有机间隔阳离子分子工程，明确了 LD 钙钛矿的晶体结构（尤其是 PbI₆八面体排列）对甲脒钙钛矿结晶质量与光伏性能的关键影响。PMA₂PbI₄因与 α-FAPbI₃形成相干界面，加速相变、减少缺陷，实现了效率与稳定性的协同突破。该工作打破了传统 LD 钙钛矿仅关注疏水性的设计思路，为低维 / 三维混合钙钛矿的分子设计提供了新范式。未来通过进一步优化间隔阳离子的化学结构、调控 LD/3D 比例，有望实现更高效率与更长寿命的钙钛矿太阳能电池，推动其商业化应用。
文献来源
Sungwon Song, Seok Joo Yang, Wookjin Choi, et al. Molecular Engineering of Organic Spacer Cations for Efficient and Stable Formamidinium Perovskite Solar Cell. Adv. Energy Mater. 2020, 10, 2001759.
https://doi.org/10.1002/aenm.202001759
仅用于学术分享，如有侵权，请联系删除。
