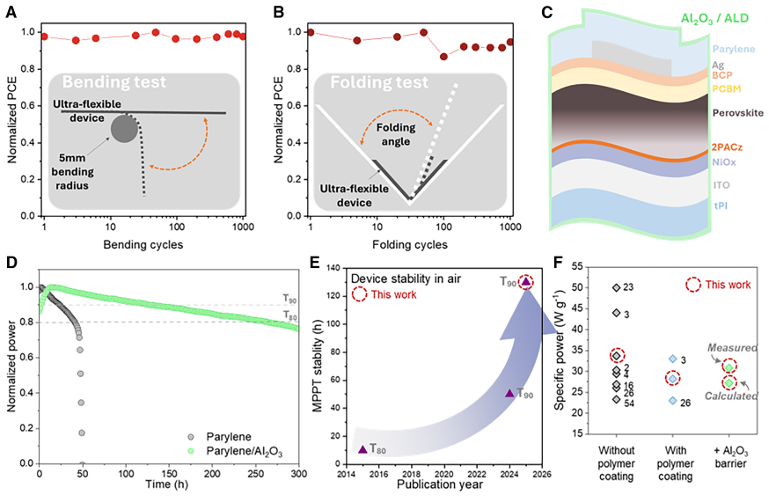

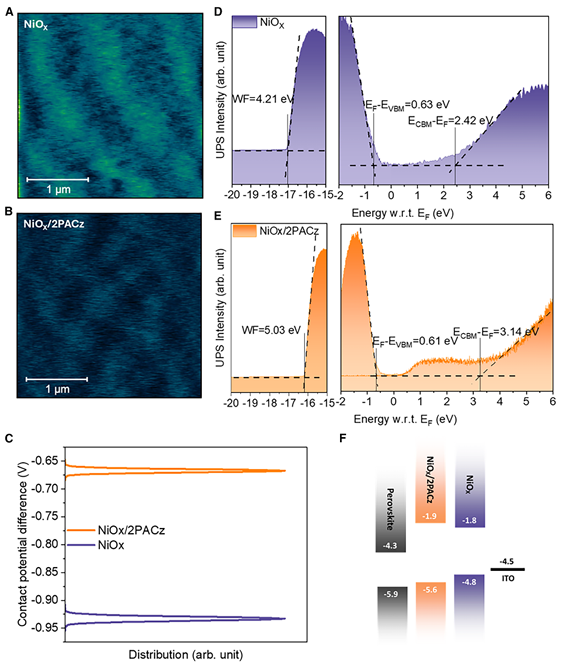

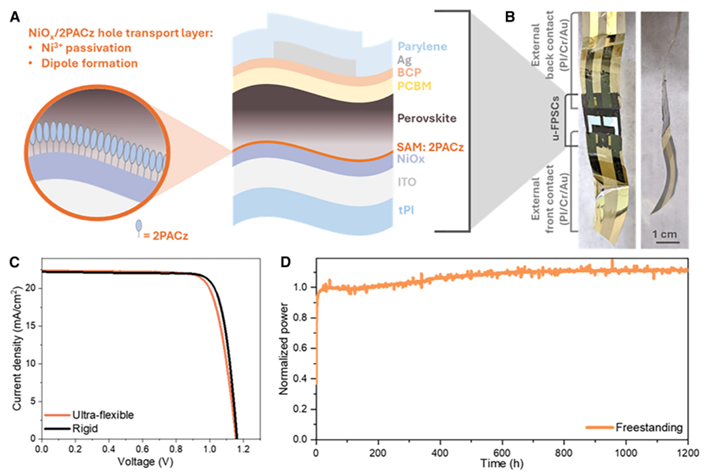

钙钛矿材料因其固有的机械柔韧性和轻质特性，在超柔性太阳能电池（u-FPSCs）领域展现出巨大的应用潜力。在厚度小于10 μm的基底上制备的器件，对于可穿戴电子产品和医疗应用等新兴领域尤为引人注目。尽管其功率转换效率已接近刚性玻璃基器件，但长期稳定性仍然是一个关键挑战。鉴于此，2025年11月14日上海交通大学戚亚冰于Joule刊发双空穴传输层用于超柔性钙钛矿太阳能电池具有前所未有的稳定性的研究成果，本研究表明，在氧化铟锡（ITO）涂覆的透明聚酰亚胺基底上，采用氧化镍和[2-(9H-咔唑-9-基)乙基]膦酸（2PACz）自组装单层作为空穴传输材料，可以显著提高器件的稳定性。该策略使得器件的效率达到20.3%，并在惰性条件下保持1200小时的稳定功率输出。此外，集成15 nm Al₂O₃ 湿度屏障后，在空气中放置130小时后，效率仍保持90%，且比功率(27.2 W/g) 不受影响，从而为超柔性太阳能电池建立了创纪录的环境稳定性。
原文：
https://www.sciencedirect.com/science/article/abs/pii/S2542435125003903
索比光伏网 https://news.solarbe.com/202511/17/50012672.html
