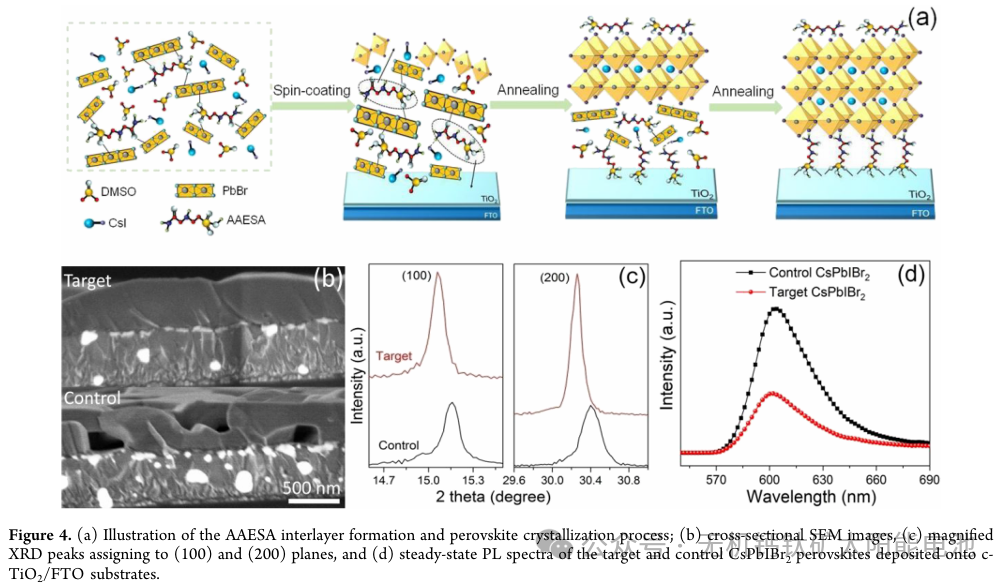

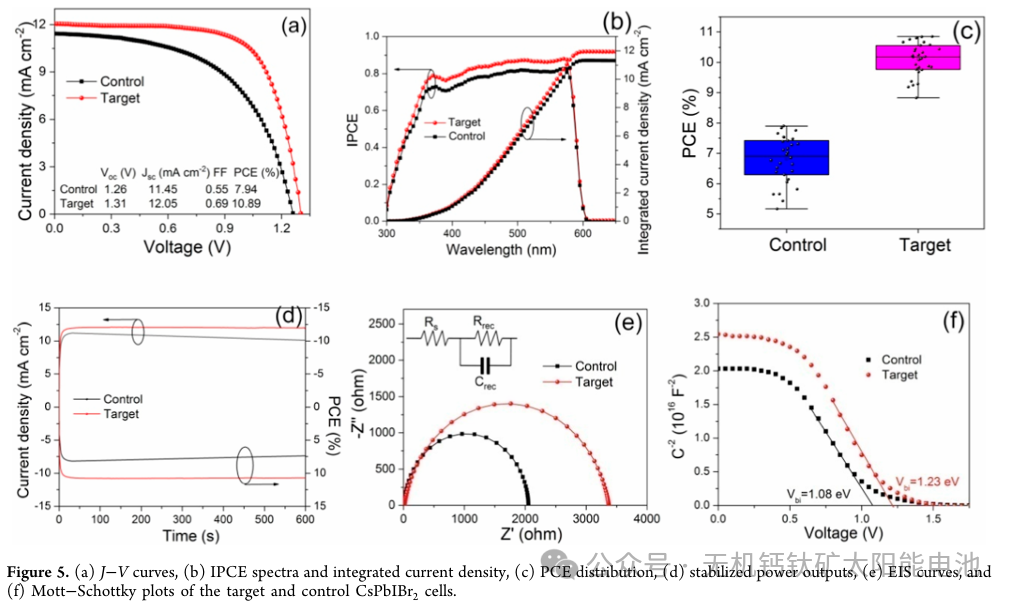

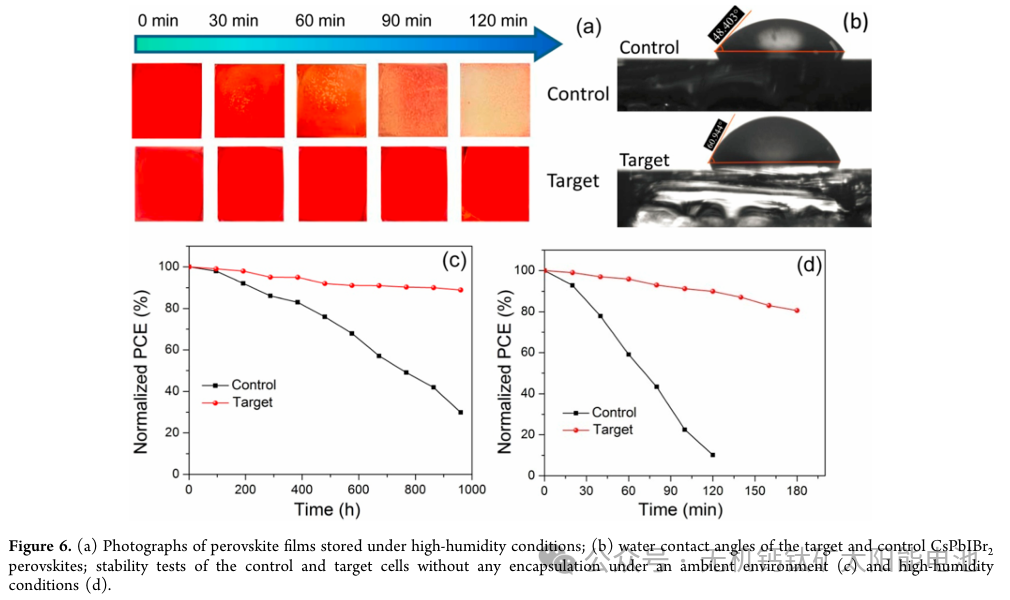

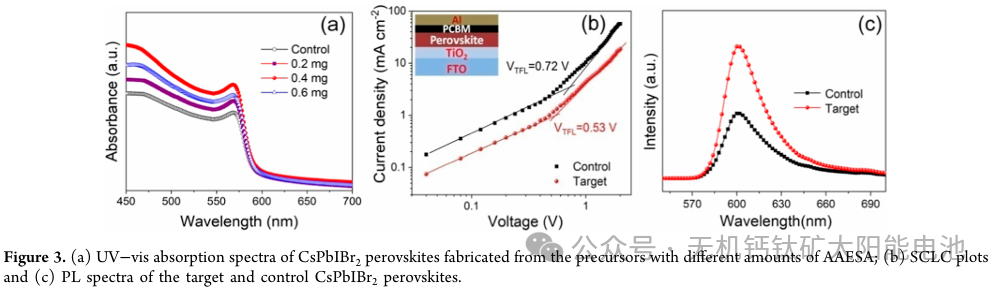

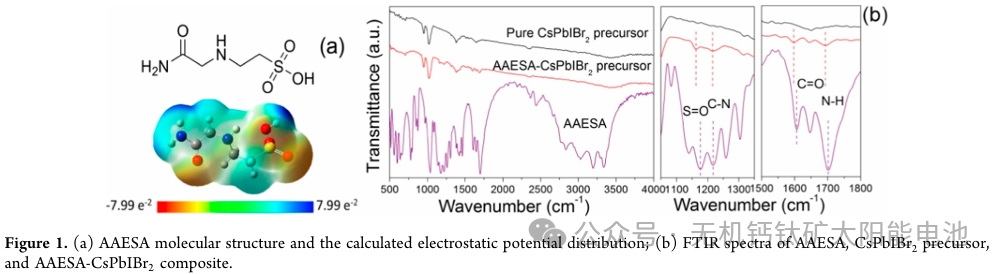

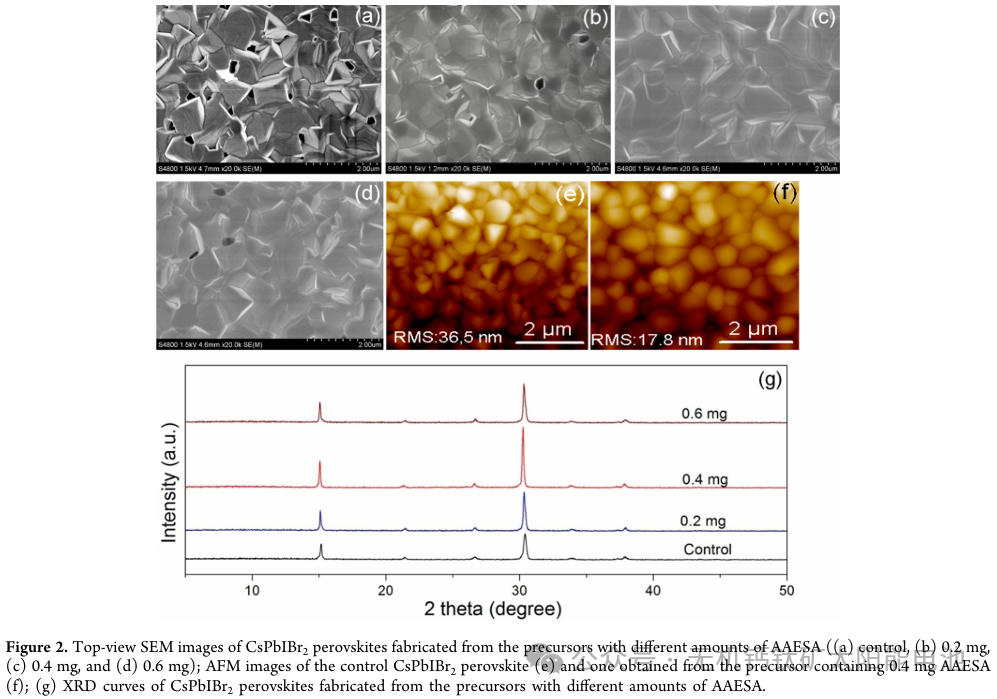

钙钛矿缺陷和较差的底部界面极大地限制了无机卤化铯钙钛矿太阳能电池的稳定性和效率。鉴于此，2025年11月3日渤海大学Guiqiang Wang等发文，一种有机添加剂N-(2-乙酰氨基)-2-氨基乙磺酸（AAESA）被添加到CsPbIBr₂前驱体中，通过调控钙钛矿结晶过程来同时改善CsPbIBr₂钙钛矿的质量，并通过在界面处形成AAESA中间层来修复底部界面。研究发现，AAESA分子与CsPbIBr₂前驱体成分之间的相互作用减缓了钙钛矿的结晶速率，从而制备出具有更高晶体质量和更大晶粒的CsPbIBr₂钙钛矿薄膜。同时，在钙钛矿结晶过程中，AAESA分子向下迁移，并在CsPbIBr₂钙钛矿/二氧化钛（TiO₂）底部界面处形成中间层，这修复了底部界面并加速了界面电荷转移。由此制备的具有碳电极的平面CsPbIBr₂钙钛矿太阳能电池的效率达到了10.89%。此外，未封装的电池在环境条件下放置960小时后仍能保持约90%的初始效率，显示出较高的稳定性。
原文：
https://doi.org/10.1021/acs.cgd.5c00970
索比光伏网 https://news.solarbe.com/202511/13/50012521.html
